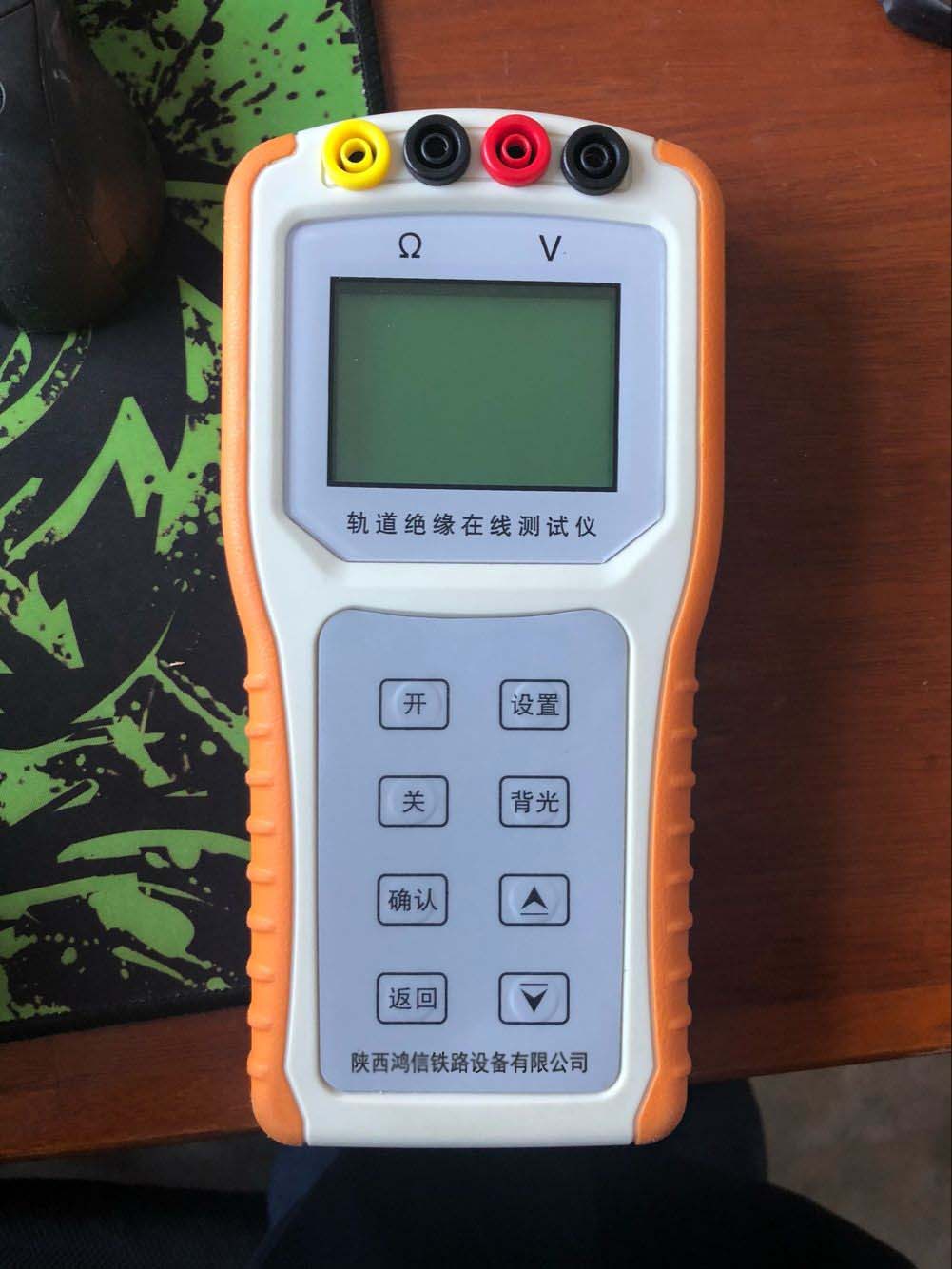

铁路电务轨道绝缘在线测试仪

轨道绝缘在线测试仪在线测试轨道绝缘的仪器显示出绝缘电阻值。本测试仪是专用在线测试轨道绝缘的仪器当被测显示值⑴轨道绝缘电阻大于20欧姆为良好。⑵当同一处绝缘中两组绝缘值虽然都大于20欧姆而两数值相差较大时，应一起注意。⑶绝缘值低于或等于10欧姆将会影响轨道电路正常工作。⑷绝缘值低于或等于5欧姆应立即更换或处理绝缘。铁路轨道绝缘在线测试对于轨端（节）绝缘、新、旧式轨距杆、道岔连接杆绝缘、转辙机基础角钢的绝缘破损、转辙机安装装置绝缘、轨枕绝缘、送受电端连接线螺栓绝缘、轨道电路、扼流变在线阻抗特性、塞钉接触电阻等测量分析、连接线在线交流阻抗、轨面电压25Hz轨道电路故障大部分由绝缘破损引起。由于轨道绝缘破损的原因较复杂，查找较困难，因此轨道电路绝缘故障检测是铁路维修部门迫切需要解决的问题。轨道绝缘破损会引起轨道电路的故障，这些绝缘包括：钢轨轨端绝缘、道岔安装装置绝缘、轨距杆绝缘等各种轨道绝缘；在铁路信号设备日常维修工作中，需要判断轨道绝缘性能，目前主要通过拆除轨道绝缘两端的轨道电路设备和轨道绝缘本身（可能拆掉后绝缘并没破损，拆除后就不能再用，造成损失），用万用表或摇表进行测量并估计绝缘破损情况，工作量大并且测试结果不准确，因此在线接触测量判断绝缘性能是否良好是一个非常重要的问题，本测试仪是专用在线测试轨道绝缘的仪器。    技术指标：1、周围空气温度：-5℃～+40℃；2、周围空气相对湿度：不大于80%（+25℃）；3、大气压力不低于70KPa（海拔高度不超过3000米）；4、真有效值电压测试：AC20V 5、输入阻抗：＞200KΩ；不会对轨道电路造成影响；6、测量范围：0--500Ω；7、显示分辨率：0.1Ω；
