北京脉冲磁场抗扰度试验服务

GB/T17626.9脉冲磁场抗扰度试验服务，北京第三方检测机构，CNAS和CMA认可实验室，出具产品的第三方测试机构检测报告。脉冲磁场是由雷击建筑物和其他金属构架(包括天线杆、接地体和接地网)以及由在低压、中压和高压电力系统中初始的故障瞬态产生的。

在高压变电站,脉冲磁场也可由断路器切合高压母线和高压线路产生。

本试验主要适用于安装在发电厂以及远动控制中心的电子设备,它与配电网设备无关。

脉冲磁场试验主要用以评价处于脉冲磁场中的家用、商业和工业工电气和电子设备的性能。设备遭受到的磁场可能会影响设备和系统的可靠运行。

一、试验等级的选择

根据一般安装的实际情况,脉冲磁场试验的等级选择导则如下:

1级:试验不用于这类环境,即能够使用有电子来的敏感装置的环境(监视器、电子显微镜等是典型的这类装置)。

2 级:保护良好的环境。

试验不用于这类环境,因为涉及的区域不会受到雷电和故障起始暂态电流的影响。远离雷电保护系统接地装置的居民、办公、医院等受保护的区域为这类环境的代表

3 级:保护的环境。这类环境的特点是在留电保护系统接地装置和金属构架的邻近区域。有雷电保护系统的金属构架邻近的商业区、控制、非重工业区以及高压变电站的计算机房为这类环境的代表。

4 级:典型的工业环境。

这类环境的特性是由雷电保护系统的接地体或金属构架决定的。

重工业厂区和发电厂以及高压变电站的控制室可作为这类环境的代表。

5 级:严酷的工业环境。

这类环境具有以下特点:

-载流量为数10kA的导体、母线或中压和高压线路;--雷电保护系统的接地体或高构架(如通过全部雷电流的线路杆塔)

重工业厂区、中压和高压变电站的开关站可作为这类环境的代表。

X级:特殊环境。

可根据干扰源与设备的电路、电缆和线路等之间的电磁离情况,以及设施的特性采用高于或低于上述等级的环境等级。

应注意,较高级别的设备线路可以进人严酷等级较低的环境。

二、试验设备

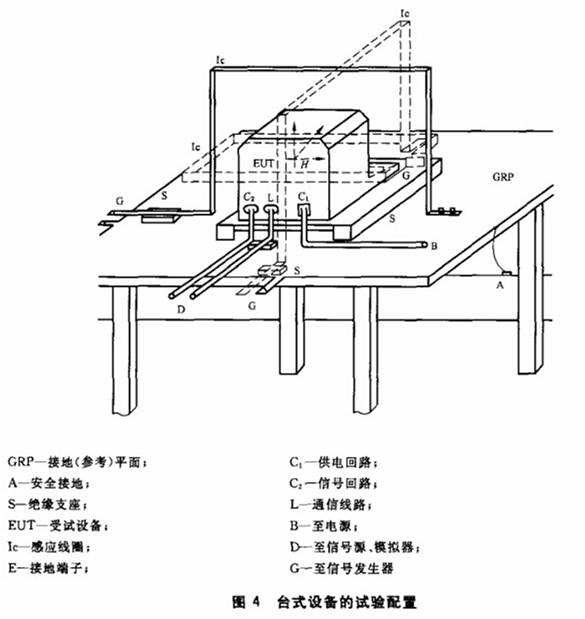

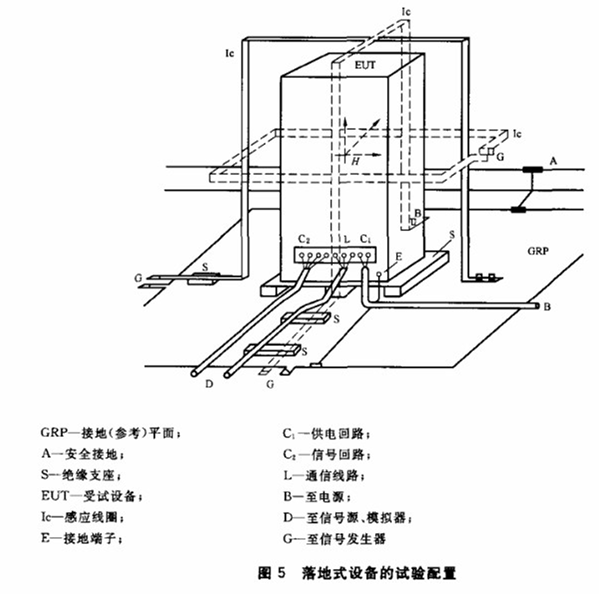

电流源（试验发生器）、感应线圈和辅助试验仪器。

一般采用浸入法施加脉冲磁场干扰。

三、检测结果评定

A级：在制造商、需求方或买方规定的限值内性能正常;

B级：功能或性能暂时丧失或降低,但在骚扰停止后能自行恢复,不需要操作者干预;

C级：功能或性能暂时丧失或降低,但需操作者于预才能恢复;

D级：因设备硬件或软件损坏,或数据丢失而造成不能自行恢复的功能丧失或降低。

这个分类可以作为指南供负责通用标准,产品和产品类标准的委员会使用,用来规定性能判据:或在没有合适的通用、产品或产品类标准时,也可以作为制造商和买方之间协商性能判据的框架使用。
