2000kg/20h 氢氧化锰盘式干燥机
一、2000kg/20h 氢氧化锰盘式干燥机的工艺计算：
1.1 物料及相关设计参数：
1、物料名称： 氢氧化锰
2、初水份： 12% (湿基)
3、终水份： 1% (湿基)
4、设计干品产量：2000 kg/20h
5、干品堆比重： ～2.0 g/cm3
6、热 源： 导热油 200℃
7、设备材质： 物料接触部分和外封SUS304，其余A3制作
8、安装： 室内
9、电源： 380V 50HZ
10、环境： 20℃ 760mmHg φ=80%
1. 2 设备选型计算：
1、每小时1%的干品产量： G干= 2000 kg/20h = 100 kg/h
2、每小时水份蒸发量：
W水= 100×(12-1)÷(100-12)=12.5 kg/h
3、每小时12%的湿处理量：
G湿= 100 + 12.5 = 112.5 kg/h
4、物料在干燥机中的实际停留时间是由传动轴的转速、搅拌耙的数量、耙叶的耕幅及间距、加热圆盘的结构尺寸以及物料层厚度等参数决定的。
加热盘上的物料层平均厚度为5～20mm，取10mm。
物料的堆比重为2000kg/m3；
物料在干燥系统中的停留时间为20～40min，取20min
所需的传热面积A=(100÷2000)÷0.01÷(60÷20)=1.67m2

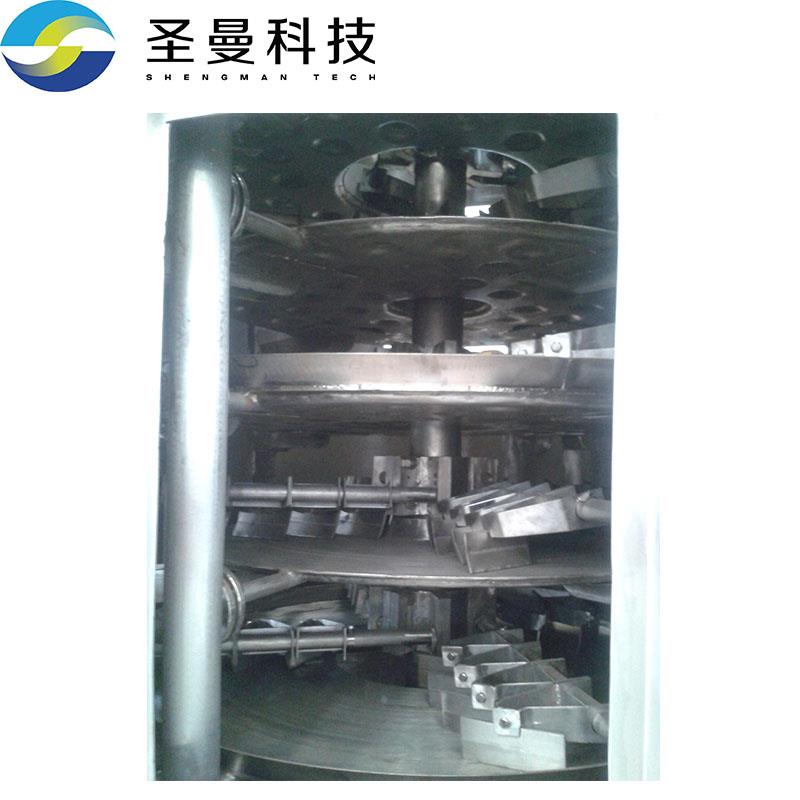

根据物料干燥要求拟选用PLG-φ1200×8型盘式干燥机
1台(传热面积：6.6 m2)
