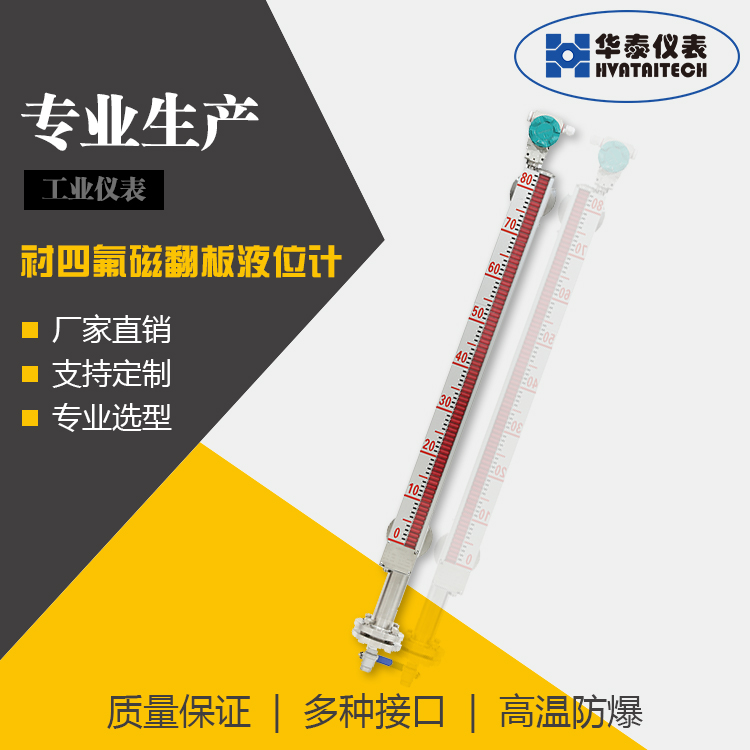

磁翻板液位计 耐高温型 高低位报警 石油储罐

磁翻板液位计原理

主要采用液体联通和磁耦合原理实现液位测量。侧安装式利用液体联通原理，令外浮筒液位面与容器内液位水平，借此实现浮筒内浮子与容器内液位的同步变化。同时利用浮子的磁性与面板上的磁翻板磁耦合，从而实现面板翻板的变化与浮子与实际液位同步变化。翻转过来的磁翻板颜色明显便于观察。在顶安装或其他安装形式中浮子位置稍有变化但是原理相同。

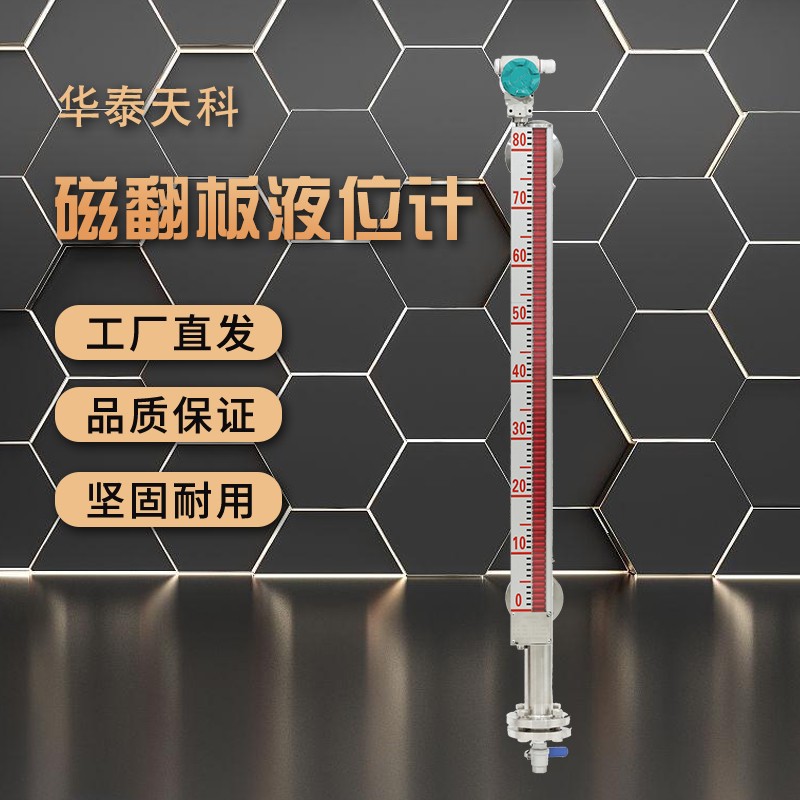

磁翻板液位计 耐高温型 高低位报警 石油储罐

磁翻板液位计特点

1.现场显示液位，显示方式直观，便于各种光照环境下的观察与度数。

2.安装与维护简单，顶安装或侧安装方式只需对应接口安装，安装校准调试简单。仪器仪表不易损坏。

3.方便设置报警限位，可通过物理设置簧片或电子控制参数选择报警液位。可设置上限下限双向报警位置。信号通过线缆可远传可就地显示。

磁翻板液位计选型方法

在实际使用中主要根据被测介质性质、容器、工作外部环境等因素进行选型。

1.针对介质，可选择耐腐蚀、耐高温、耐高压等型号。

2.针对容器形式，可选择顶安装式、侧-侧安装式。

3.针对工作环境，可选择防寒、耐震动等型号。

4.针对信号传输，可选择远传式和现场显示式。

磁翻板液位计的应用领域

磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。

磁翻板液位计注意事项

1.应保证浮筒或浮子连接杆保持垂直于水平面。

2.工作环境内应保障无强磁场干扰，不应存在偶尔经过强磁体等情况。

3.安装完成后应当清空容器实现一次液位归零并校准磁翻板液位计。

4.应确保连接口处尺寸匹配，安装正确，安装后应检查接口密封性。

5.安装位置应避免浮子处于进料口或进料出料直接冲击的区域。

6.对于有沉积或粘度液体，应定期检查浮子或浮筒内是否存在挂料问题，防止出现浮子移动不顺畅的情况。

磁翻板液位计 耐高温型 高低位报警 石油储罐
