询价
- 企业类型：贸易商
- 新旧程度：全新
- 原产地：日本
- 质保：一年
- 特点：测量精准

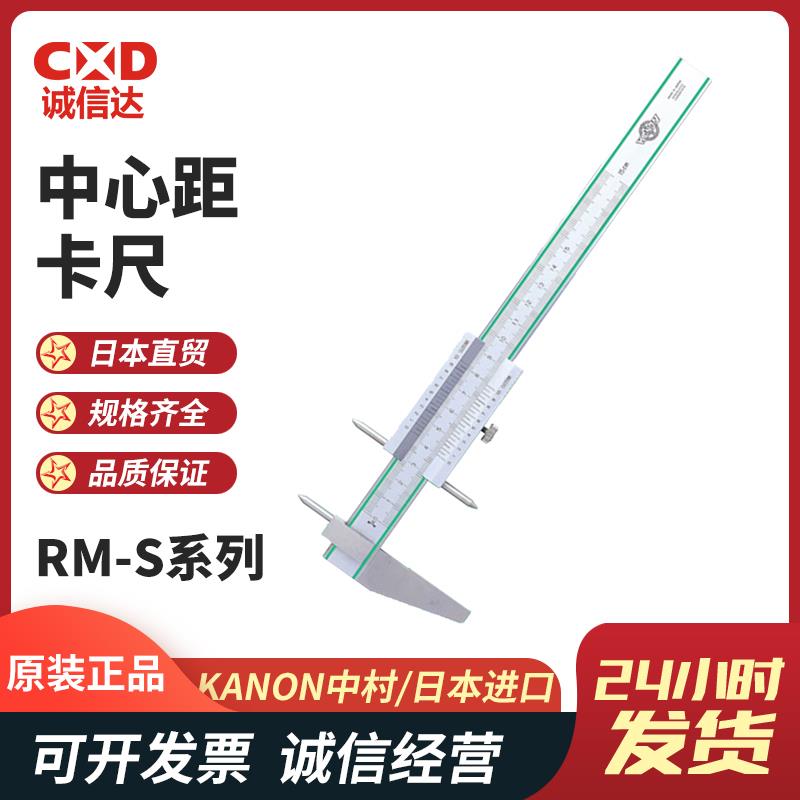

中心距卡尺是一种专门用于测量两孔中心之间距离或两圆柱面轴线间距的精密量具，其设计原理和功能与孔距卡尺类似，但在结构细节和适用场景上可能更强调对 “中心轴线” 的精准定位。以下是关于中心距卡尺的详细介绍：
一、中心距卡尺结构特点
量爪设计
尖端定位量爪：量爪头部通常为圆锥状或尖棱状，便于深入圆孔或圆柱面的中心轴线位置，确保测量时接触点为圆心或轴线的投影点。
双测量面：部分卡尺的量爪可能具备两种测量面（如平面和弧面），既能测量孔距，也能测量轴径或台阶面的距离。
主体结构
由主尺（固定尺身）和副尺框（可滑动部件）组成，副尺框上安装量爪，可沿垂直于主尺的方向移动，以适应不同平面或深度的测量需求。
部分高端型号配备电子数显装置，直接显示测量值，精度可达0.01mm；传统型号则通过游标刻度读数，精度为0.02mm。
辅助功能部件
锁紧装置：固定副尺框位置，便于读取数据或转移测量点。
深度尺：部分卡尺集成深度测量功能，可同时测量孔深或平面间距。
二、中心距卡尺工作原理
中心距卡尺的核心原理是通过量爪的尖端定位两孔（或圆柱）的中心轴线，利用几何关系直接计算或显示两中心的距离：
同平面孔距测量：两量爪分别伸入两孔，尖端接触孔壁并自动对中，主尺与副尺的读数差即为中心距。
不同平面孔距测量：通过副尺框调整量爪的垂直高度，使两量爪分别对准不同平面上的孔中心，结合主尺和副尺的位移数据计算空间中心距。
三、中心距卡尺测量方法
1. 同平面两孔中心距测量
步骤：
清洁被测孔表面，确保无毛刺或杂质影响定位。
将卡尺的两量爪尖端分别插入两孔，轻轻旋转量爪，使其贴合孔壁并找到最小阻力点（即圆心位置）。
锁定副尺框，读取主尺与副尺（或数显屏）的数值，即为两孔中心距。
2. 圆柱面轴线间距测量
适用场景：测量两圆柱外径的轴线距离（如轴类零件的平行度检测）。
步骤：
将量爪的平面测量面贴合圆柱外表面，确保接触面与轴线垂直。
移动副尺框，使两量爪分别接触两圆柱的外表面，读取数据并通过公式计算轴线间距：\(\text{中心距} = \text{测量值} + \frac{D_1 + D_2}{2}\)（\(D_1\)、\(D_2\)为两圆柱的直径）。
3. 不同平面孔距测量
通过副尺框的上下移动调整量爪高度，分别对准上下平面的孔中心，结合主尺（水平位移）和副尺（垂直位移）的读数，利用勾股定理计算空间中心距：\(\text{中心距} = \sqrt{L^2 + H^2}\)（L为主尺测量的水平距离，H为副尺测量的垂直高度差）。
四、精度与应用场景
精度等级
普通游标型：精度0.02mm，适用于一般机械加工。
数显型：精度0.01mm或更高，适用于精密零件检测（如航空航天、精密模具）。
典型应用
机械制造：齿轮箱孔系加工、轴承座孔距检测、发动机缸体装配。
模具行业：注塑模、冲压模的型芯间距测量。
自动化设备：检测传送带滚筒轴线间距、导轨安装孔位精度。
科研与精密加工：光学元件安装孔定位、半导体设备部件校准。
五、注意事项
定期校准：使用前用标准量块校准，确保精度可靠。
操作规范：避免用力挤压量爪，防止变形；测量时保持卡尺与被测表面垂直。
维护保养：使用后清洁量爪，涂抹防锈油，存放于干燥环境中。
