SPD-V032手动辊缝仪产品简介

SPD-V032带打印功能连铸手持式辊缝仪为武汉中飞扬公司专利产品，新增打印功能，是专门用于测量球面、圆弧面与平面（或球面）之间的长度，该设备测试分辨率高、测量准确、数据稳定、使用方便，专适用于各种规格冶金连铸机传送机构辊缝的开口调试；因辊缝的开口精度将直接影响铸坯的质量,所以该设备为连铸设备中不可少的检测设备，能充分满足现场安装测试和使用过程校验的需要。

一、检测原理

当辊缝仪平稳地通过连铸机各扇形段时，在辊缝仪外弧侧和内弧侧上的辊缝测量传感器与轧辊接触时采集辊缝的测量结果。辊缝仪内弧面和外弧面上的辊缝测量传感器成对使用，用以确定连铸机轧辊之间的距离。对连铸机各对轧辊多处辊缝进行测量，用来设置浇铸板坯时各对轧辊的正确辊缝值。

辊缝仪的设计保证了在测量时辊缝传感器平稳地沿直线通过被测量的轧辊。当测得的辊缝达到最小值时，处理器将内弧侧和外弧侧辊缝传感器的测量数据储存起来。通过与传感器校验结果对比可以将各个传感器的储存值转化成长度值，因而可以决定在该点部位传感器被压缩了多少距离。所获得的辊缝值再与此处辊缝的理论目标值对比，辊缝测量结果以对比后的误差值显示出。

二、系统特点

      人性化的人机交互界面

      方便的系统设置

      便捷式低功耗设计

三、开箱检查

检查产品的外观是否有破损 、刮伤等。包装箱的内容如下所述。如果内容不符或者仪器有损坏，请与本公司服务中心联系。

供货清单如下：

       主机：一台

       测量表+电缆：一个

       说明书：一本

       充电器：一个

       合格证：一张

仪器外形结构：手动式辊缝测量仪的外形结构如下图

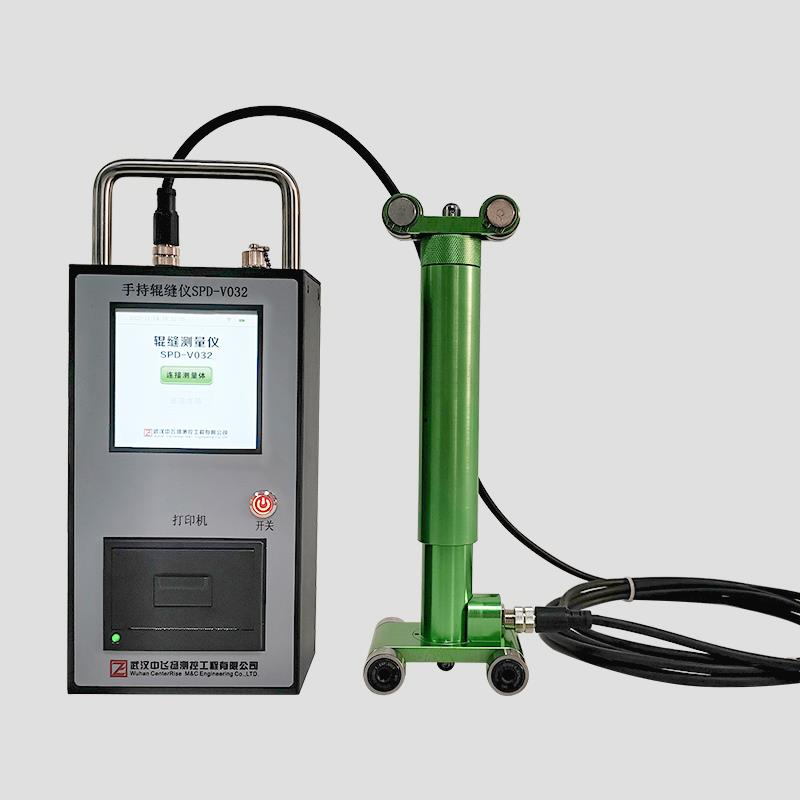

图1 整体效果图

图2 测量块 快换图

四、技术参数

辊缝测量范围：150mm-450mm（具体规格根据实际辊缝设计）

测量精度：0.01mm

工作温度：0°C-60°C

电池容量：10000mAh

充电器规格：12V
