上海合新病床综合试验装置HX-NJ252

产品简介：

通过伺服电机驱动机械手实现对病床的静载荷施力试验、动载荷疲劳试验、边栏受力试验、拉伸寿命测试、冲击及耐久测试。

结构实用：该装置采用整体式框架结构，牢固可靠。

产品用途：

适用于病床模拟承受人体动、静载荷测试，也用于医用病床的边栏强度、寿命测试、冲击及耐久测试，验证及耐用性、安全性及可靠性。

产品特点：

①装置包含一个加长工作台面，顶部加载机械臂，侧向加载机械臂，锁止气缸、全钢框架及电气控制柜组成；

②该试验台运用PLC智能中央集成控制，触摸屏显示及操作，通过伺服电机驱动按标准要求对试样顶部、侧面（按标 准要求方向）施加一定力值且恒定一定时间，验证其机械强度。试验力值、恒力时间、试验次数等参数均可以通过 触摸屏界面设置，侧面、顶部自动施加压力，匹配各种规格试样，可以实现测试过程全自动。设备在符合国家标准 的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。并且该设备具有容易安装、操作简单，基本上不 需要日常维护等特点。

符合标准：

符合YY9706.252-2021《病床的基本安全和基本性能专用要求》

GB9706.1-2020《电气设备 第1部分：基本安全和基本性能的通用要求》第9.8.3.2条款

技术参数：

1.电气控制方式：PLC智能集成控制、彩色人机触摸界面操作

2.试验尺寸范围：不大于WDH=120cm*200cm*130cm

3.驱动方式：伺服电机+精密减速机驱动

4.试样夹持方式：机械装夹

5.施力速度：0-300mm/min

6.恒力时间：0-9999s，可设置

7.试验次数：0~999999次，可预置，不同试验可以分别按标准预置

8.机架：铝型材机架，适合固定不同试样（框架采用钢结构烤漆/铝型材框架但是烤漆包裹整体美观）

9.压板：标配0.1m²一块，连接头为M20螺纹，可切换压板使用

10.安全保护：超载保护、漏电保护，中途断电应能保存已实验过的记录

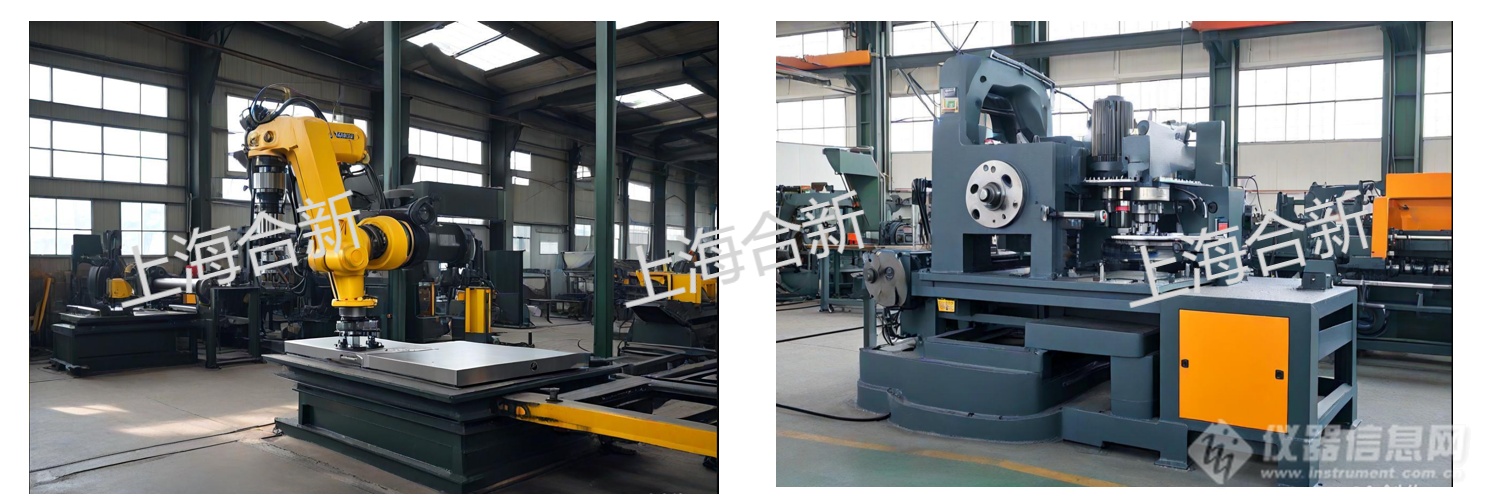

生产和装配车间展示：
