FHS-3高精度气压高度表 高度空速传感器 FHS-3高精度气压高度空速传感器
1 用途
FHS-3高度空速传感器可用于测量飞行器的飞行高度及指示空速。该高度空速传感器具有:数字式输出、精度高、适应温度范围宽、互换性强、年稳定性好、体积小、功耗低、抗潮湿、抗冲击、抗振动性能好、可靠性高等特点。尤其是数据传输及互换性强，使用户在使用当中极大降低了调试、校准的工作量，既降低使用及校准成本又提高了可靠性。
2 主要技术指标
2.1 压力量程:静压:0hpa～1100hpa 全压:0hpa～1100hpa
2.2高度、速度工作范围：高度:-1000m～10000m 速度:0km/hr～500 km/h
2.3输出信号及精度（见下表1、表2）
表1：高度
高度 H（m） | 高度误差（m） |
-1000≤H≤500 | ±20 |
500＜H≤1000 | ±18 |
1000＜H≤4000 | ±18 |
4000＜H≤7000 | ±35 |
7000＜H≤10000 | ±45 |
表2：速度
序号 | 指示空速V（km/h） |
| ||
1 | 50≤V≤80 | ±8 | ||
2 | 80＜V≤150 | ±5 | ||
3 | 150＜V≤250 | ±3 | ||
4 | 250＜V≤500 | ±2 |
2.4电源: DC 12～30V
2.5工作电流： ＜50mA
2.6工作温度范围:-45℃～+85℃
2.7输出形式：RS422数字量信号，通讯波特率为57600bit/s。16进制数据格式输出，
2.8输出信号：数据刷新率40ms，波特率57600bps，8位数据位，1位停止位，无奇偶校验，即时传输，输出数据格式见下表3。
表3：FHS-3型高度空速传感器的输出数据格式
变量偏移地址 | 类 型 | 定 义 |
0 | Byte | 帧起始字节(0xAA) |
1 | Byte | 帧起始字节(0x55) |
2 | Byte | 高度信号高字节 |
3 | Byte | 高度信号低字节 |
4 | Byte | 空速信号高字节 |
5 | Byte | 空速信号低字节 |
6 | Byte | 校验和 |
校验方式为256补码校验，即所有7个字节累加和的低8位为0。
2.9工作介质:非腐蚀性干燥气体
2.10体积: 70mm×48mm×40mm（不含气嘴）
2.11接口: 高度空速智能传感器压力接口采用外径为φ6mm的铜合金接管嘴；电气接口采用Y8C-7ZJB电连接器。

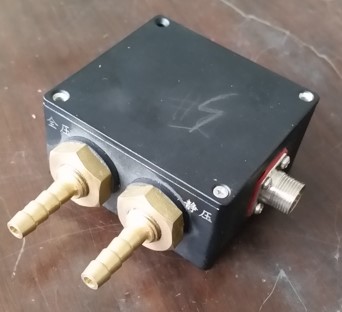

FHS-3高精度气压高度空速传感器
