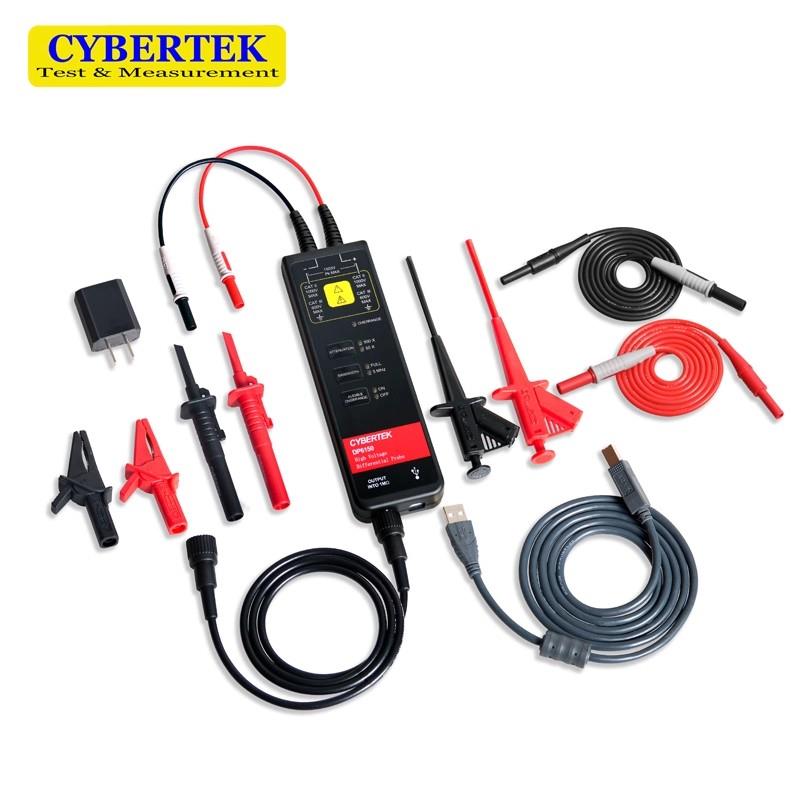

高压差分探头：原理、用途与核心特性解析
高压差分探头是示波器的关键配套附件，核心作用是将高压环境下的差分信号（两个不共地节点间的电压差）安全、准确地转换为示波器可承受的低压信号，同时隔离高压与示波器（及操作人员），避免共地干扰和触电风险，是高压电子系统测试的 “必备工具”。
一、核心定义与工作原理
1. 什么是 “差分信号”？
与普通单端信号（以地为参考点）不同，差分信号是两个信号端（正输入端 +、负输入端 -）之间的电压差值（Vout = Vin+ - Vin-），无需依赖公共地，适合高压、远距离或强干扰场景（如变频器、电机驱动、光伏逆变器等）。
2. 工作原理
高压差分探头本质是 “隔离型差分放大器”，核心分为三步：
差分输入：通过高耐压的正、负输入端，采集高压设备中两个不共地节点的电压（如 IGBT 的栅极与发射极、高压母线的正负极）；
隔离与衰减：内置高压隔离模块（光电隔离或磁隔离），阻断高压回路与示波器的电气连接，同时将千伏级高压按固定比例衰减（如 1:100、1:1000）为示波器可承受的低压（通常≤±10V）；
单端输出：将处理后的低压差分信号转换为以地为参考的单端信号，传输至示波器进行波形显示和分析。
二、核心用途：哪些场景必须用？
高压差分探头的核心价值是 “高压隔离 + 抗干扰 + 差分测量”，主要应用于高压电力电子、工业控制、新能源等领域，典型场景包括：
变频器 / 伺服驱动器测试：测量 IGBT、MOSFET 的栅极驱动电压（Vgs）、桥臂电压（相电压与母线电压差）；
新能源设备测试：光伏逆变器的直流母线电压、交流侧相电压，电动汽车充电桩的高压回路信号；
工业电源测试：开关电源的次级输出电压（与初级高压隔离）、功率管的电压应力；
高压电机 / 变压器测试：电机绕组的端电压、变压器次级电压（避免共地短路）；
强干扰环境下的差分信号：如远距离传输的传感器信号（热电偶、压力传感器），抑制共模干扰（干扰信号同时作用于 ± 输入端，被差分放大抵消）。
?? 注意：若用普通单端探头测量高压差分信号，会因 “共地冲突” 导致测量误差、设备损坏，甚至触电风险！
三、关键性能参数（选型核心）
选型时需重点关注以下参数，匹配测试需求：
最，大差分输入电压（Vdiff）：探头能承受的最，大输入电压差（如 1kV、2kV、6kV），需大于测试场景的峰值电压（留 20%-50% 余量）；
共模抑制比（CMRR）：抑制共模干扰的能力（单位：dB），数值越高越好（通常≥60dB@1kHz，高频下需关注），决定强干扰环境下的测量精度；
带宽（Bandwidth）：探头能准确传输的最，高信号频率（如 100MHz、200MHz），需覆盖被测信号的基波 + 谐波频率（如 IGBT 开关频率 10kHz-1MHz，选带宽≥100MHz 即可）；
衰减比（Attenuation）：固定衰减比例（如 1:10、1:100、1:1000），衰减比越大，可测量的电压越高（如 1:1000 衰减时，示波器显示 1V 对应实际 1000V）；
输入阻抗：包括输入电阻（通常≥1MΩ，避免影响被测电路）和输入电容（越小越好，如≤10pF，减少对高频信号的负载效应）；
隔离电压（Isolation Voltage）：探头输入端与输出端（示波器侧）的最，大安全隔离电压（如 2kVrms、6kVrms），需符合测试环境的绝缘要求（如工业高压场景需≥4kV）；
探头类型：
有源差分探头：需供电（电池或外部电源），带宽高、CMRR 好、测量精度高（主流选型）；
无源差分探头：无需供电，结构简单、耐用，但带宽低（通常≤50MHz）、CMRR 较差，适合低频高压场景。
