- 企业类型：贸易商
- 新旧程度：全新
- 原产地：中国
- 品牌：Micsig麦科信
- 质保：一年
- 全新：正品

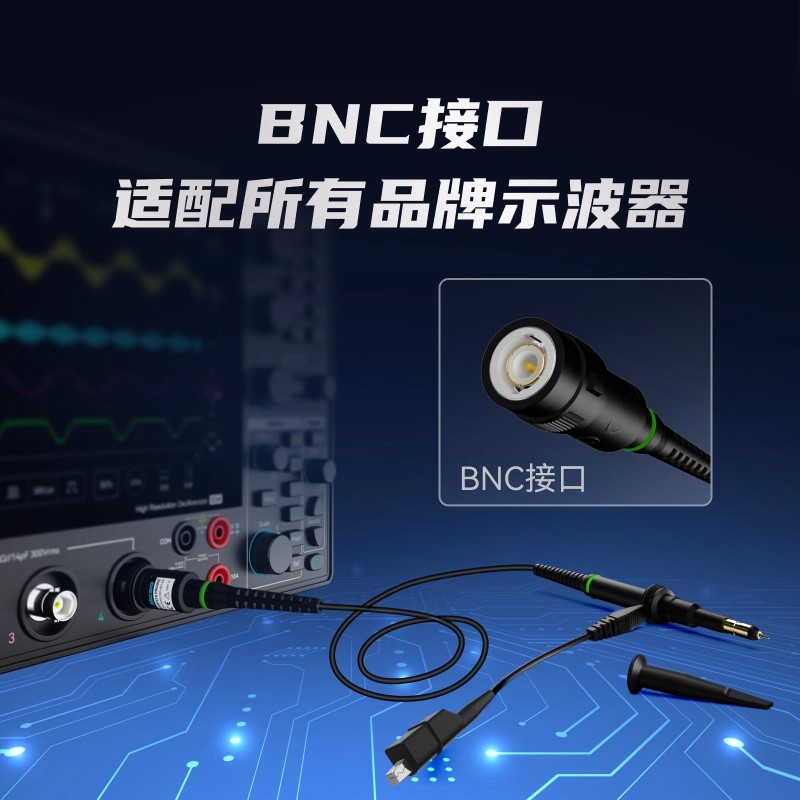

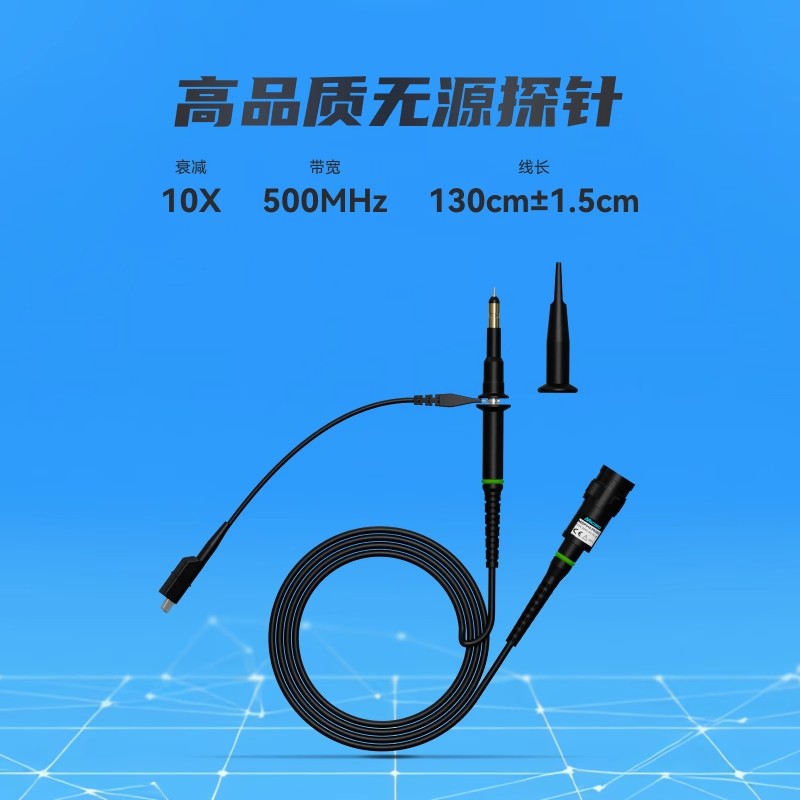

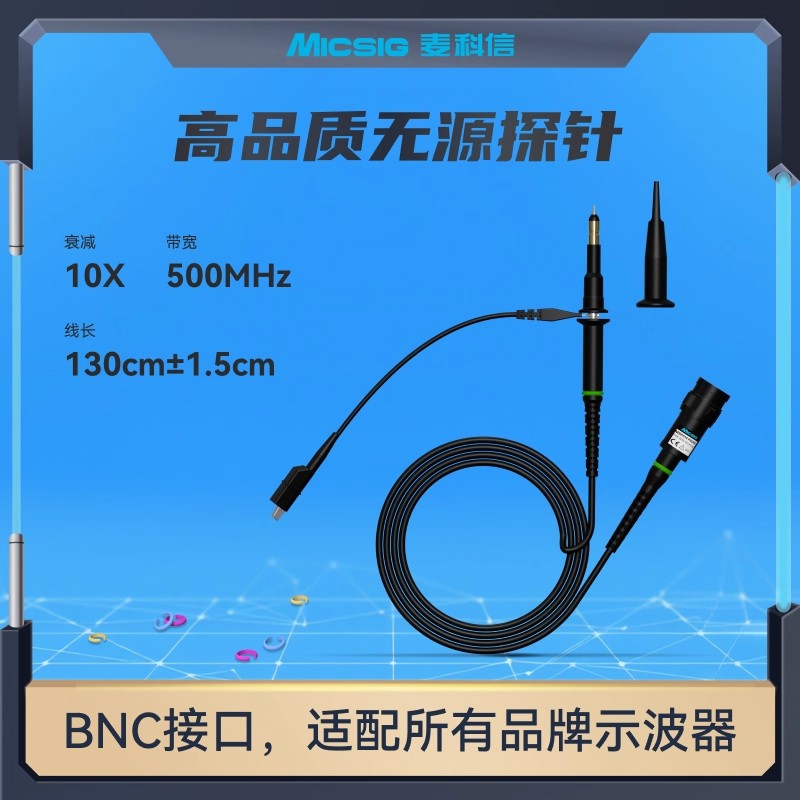

MSP510 是 Micsig（麦科信）的 500 MHz 10:1 无源示波器探头，BNC 接口，适用于各类示波器，可满足高速数字与射频信号测量。
核心规格
| 参数 | 数值 | 说明 | ||
|---|---|---|---|---|
| 带宽 | 500 MHz | 10:1 下 | ||
| 上升时间 | ≤ 800 ps | 典型值 | ||
| 衰减比 | 10:1 | 示波器需设 ×10 | ||
| 输入阻抗 | 10 MΩ | 10.5 pF ±0.5 pF | 负载影响小 | |
| 最，大输入电压 | CAT I 600 Vpk / CAT II 450 Vpk | 安全等级 | ||
| 补偿范围 | 4–24 pF | 适配不同示波器输入电容 | ||
| 线缆长度 | 约 1.32 m | 总长约 1.5 m | ||
| 重量 | < 53 g | 轻巧便携 |
附件清单
可伸缩钩头、接地夹、补偿调节工具、彩色标识环（4 色各 2 个）
无源示波器探头应用与选型建议
适用：高速数字、通信、电源、射频等 500 MHz 以内信号测量，兼容主流示波器（含国产）。
选型要点：
示波器带宽 ≥ 500 MHz 时，用此探头可充分发挥性能；带宽 < 500 MHz 时，以示波器带宽为准。
测量前务必用方波进行补偿校准，确保高频信号不失真。
高压测量需遵守 CAT 等级，避免超限。
无源示波器探头是示波器测量系统中常用的一种探头，因其结构简单、成本低廉等特点而被广泛应用。以下是关于它的详细介绍：无源示波器探头是指没有有源组件的示波器探头，无需连接示波器电源即可运行。其具有结构简单、成本低廉、可靠性高、使用方便等特点，是最常见的探头类型。无源示波器探头定义与特点
无源示波器探头结构与工作原理
结构：通常由探头尖端、地线夹、探头主体以及与示波器相连的接口等部分构成。探头尖端用于接触被测电路的测试点，地线夹确保电路的地与示波器的地良好连接，形成完整的信号回路。
工作原理：探头内部通常有一个由电阻和电容组成的衰减网络，可对信号进行衰减和调整，使信号能在示波器的输入范围内并准确反映真实情况。同时，探头还会通过内部的阻抗匹配电路，与示波器的输入阻抗进行匹配，减少信号反射和失真。
