CN469XX系列 CN443XX系列电子校准模块
本系列电子校准模块用于替代传统机械校准件对矢量网络分析仪进行校准，一次连接即可实现多个端口的校准，使用方便，大幅提升校准速度，提高生产力。 产品工作频率覆盖 100KHz~67GHz，提供 N 型、3.5mm、2.92mm、2.4mm、1.85mm 的 阴/阳头外接，并有2端口、4端口可选。 产品通信和电源接口形式为 Type-C，通过常用的 USB 转 Type-C 连接线与网络分析仪连接。目前适配Kesight公司全系列网络分析仪、R&S公司ZNB 系列矢量网络分析仪产品。实测结果的方向性， 源匹配，负载匹配，传输跟踪，反射跟踪指标均达到了 Keysight 公司同类产品指标。
可选择阳头/阳头（选件 M0M）、阴头/阴头（F0F）和阳头/阴头（M0F）连接器配置

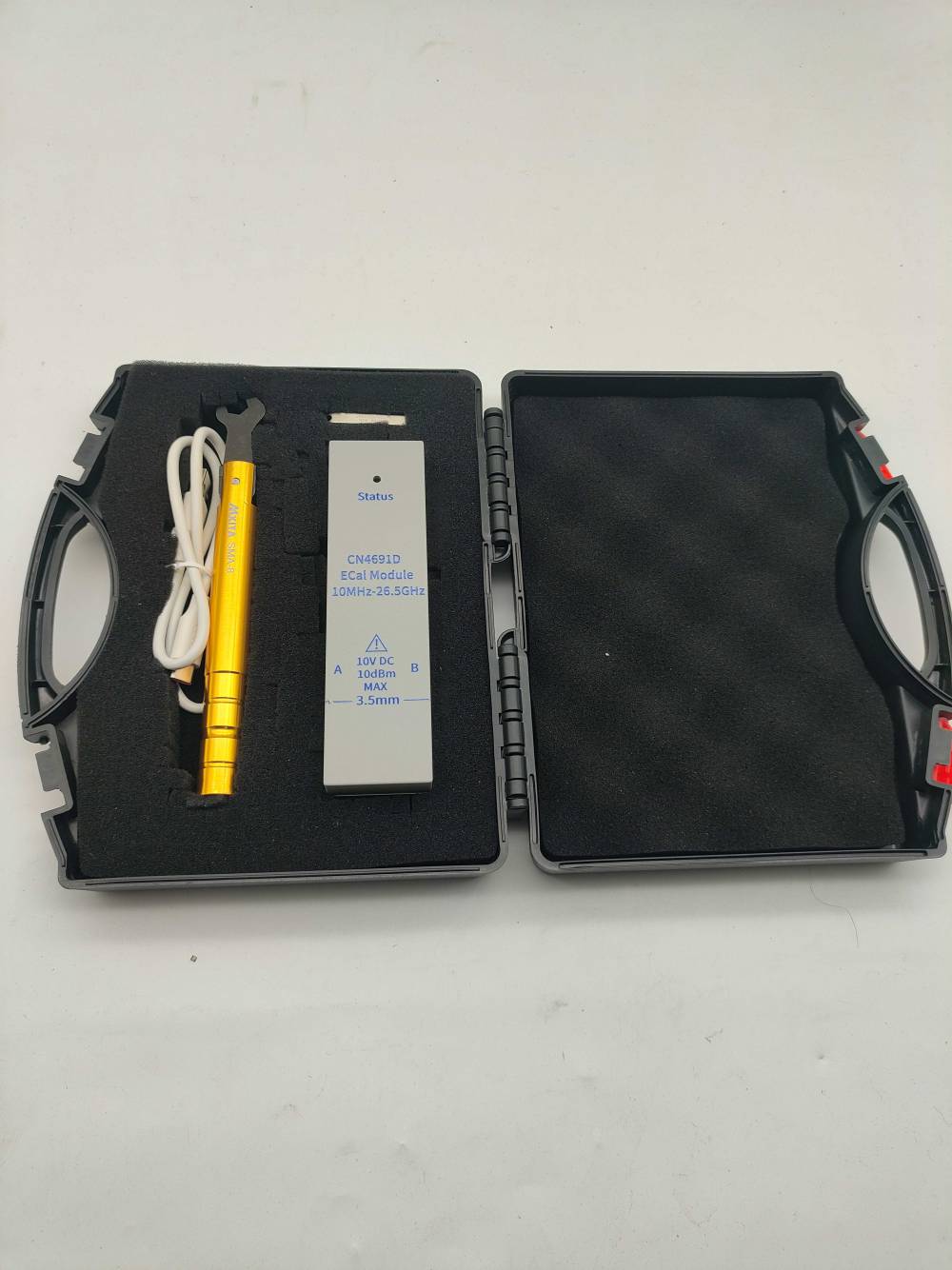

附带塑料储存箱，保证电子校准件和附件的安全。
这款电子校准件是校准矢量网络分析仪的理想解决方案。 在进行完整的端口校准时，它需要的时间和连接次数还不到传统机械校准套件的一半。 用户只需将这个电子校准件连接到矢量网络分析仪的 USB 端口，剩下的工作便可交给固件来完成，从而减少手动操作出错的概率。同时减少连接器的磨损，从而降低测试端口连接器和校准标准件的维修成本。
型号 | 频率范围 | 端口类型 | 端口数量 |
CN4690D | 100KHz~9GHz/10MHz~18GHz | N 型，50 Ω | 2 |
CN4691D | 100KHz~9GHz/10MHz~26.5GHz | 3.5mm | 2 |
CN4692D | 10MHz-40GHz | 2.92mm | 2 |
CN4693D | 10MHz-50GHz | 2.4mm | 2 |
CN4694D | 10MHz-67GHz | 1.85mm | 2 |
CN4696D | 10MHz-18GHz | 7mm | 2 |
CN4431D | 10MHz-13.5GHz | N 型、3.5 mm、7-16 和 4.3-10 多种类型的连接器混搭使用 | 4 |
CN4432D | 10MHz-18 GHz | N 型和 3.5 mm 连接器混搭使用 | 4 |
CN4433D | 10MHz-26.5GHz | 3.5 mm | 4 |
CN4434D | 10MHz-40GHz | 2.92mm | 4 |
CN4435D | 10MHz-50GHz | 2.4mm | 4 |
CN4436D | 10MHz-67GHz | 1.85mm | 4 |
