YOKOGAWA横河DL350示波记录仪
深圳市科瑞杰科技有限公司-日本YOKOGAWA横河DL350便携式示波记录仪--多提供8路模拟量和16路数字量通道，采样率可达100MS/s，--大缘电压1KV，--高分辨率16位，支持多种模块，可灵活配置，适用于各种长时间和变化波形的测量。 严苛的测量条件需要与灵活的解决方案。
主要特性与技术指标
精--确测量快速变化波形
作为众多便携式测量仪器中的一款产品， DL350可以使用一种高分辨率采样模块。这样就能单独提供缘12位100MS/s输入，可以精--确测量并记录叠加在慢变信号上的瞬态波形。例如变频器输出中出现的瞬变、或者控制信号的边沿，这些都是传统手持测试工具无法胜任的。

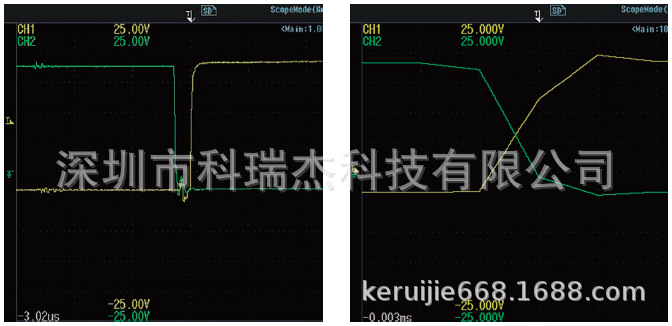

 变频器门信号波形(20kHz) |
左图显示了以100MS/s(720211模块)采样率测量的波形。此采样率高，能够精--确重构信号，与右侧使用1MS/s采样率进行测量相比能获得更为精--确的测量结果
|
技术说明
DL350示波记录仪中使用的输入模块与DL850E和DL850EV示波记录仪以及SL1000兼容。 DL350继承了30多年来满足机电系统测量需求进行技术开发的。
isoPROTM – 开创性测量技术
输入模块采用了横河的 isoPRO™ 技术，此技术能够提供--度下行业的缘性能。 isoPRO™技术在设计时充分考虑到了应用，提供了各种所需性能用来开发在高压、大电流和高频率下工作的变频器。

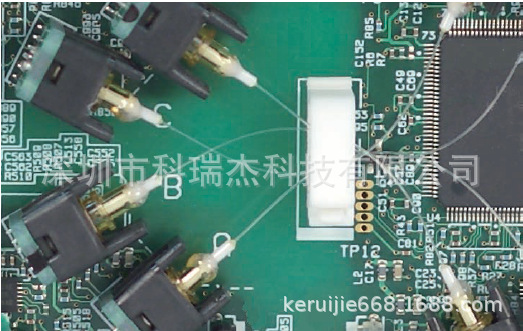

光纤的使用实现了数输和高压缘。
支持车辆检测的功能
CAN总线、 LIN总线和SENT总线
使用带/VE选件和总线模块的DL350来解码CAN总线、 LIN总线或SENT信号，并将发动机温度、车速和刹车踏板位置等信息显示为趋势波形，并将这些信息与来自实际传感器的模拟量数据进行比较。这样汽车工程师就可以深入了解完整机电系统的动态行为。

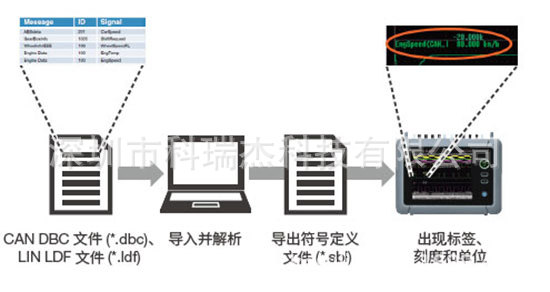

Symbol Editor是一个软件工具，它能够定义来自CAN或LIN总线数据帧的哪一个物理值将被作为DL350显示屏中的波形数据。 Symbol Editor可以接受车辆安装的定义文件(CAN DBC、LIN LDF)

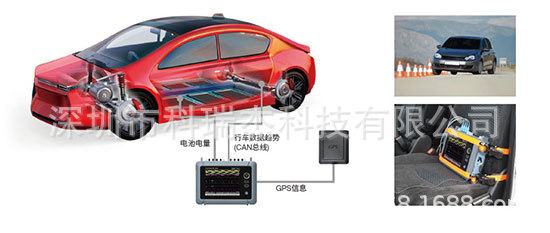

电动汽车逆变器电压评估

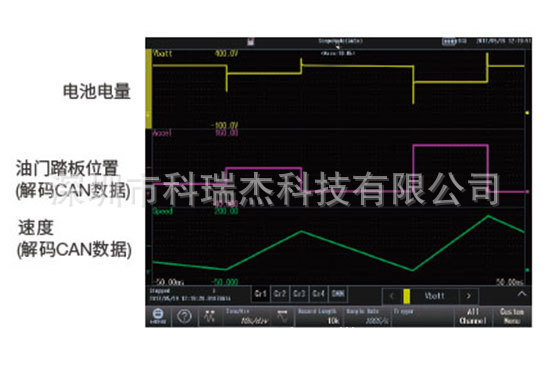

逆变器输入和输出的电压波动可以与来自CAN总线数据中的速度、加速度和制动趋势一起测量。
可以将采样速率200kS/s，时间长达2.5小时的连续数据直接记录到SD卡中。
选配的可充电电池能够让DL350连续工作，而不会对车载电源造成负担。
可选的GPS装置*将坐标信息添加到记录数据中，实现了行驶测试中测量与车辆位置的关联。
