简要介绍

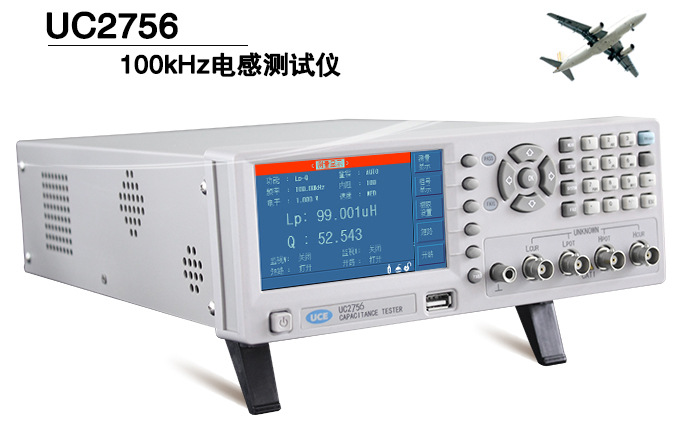

■ UC2756是一款用于对各种电子元器件进行检验的多功能电感测试仪。其采用当前的4.3寸LCD显示器，使用户能更直观，更舒服的读出测试结果。它是一种度、测试范围宽、5位测试分辨率的阻测量仪，可满足生产线质量、进货检验及实验室测量要求。
性能特点
■ 4.3英寸真彩LCD显示器，更直观清晰
■ 50 Hz－100 kHz，10个典型频率点
■ 0.05%的基本测试，测试速度快40次/秒
■ 30 Ω, 100 Ω两种不同信号源输出阻
■ 内建比较器, 4档分选及档计数功能
■ 内部50组设定文件，U盘扩展多组测试文件保存或调用
■ 可通过U HOST来实现仪器软件版本的升级和更新
■ U盘拷屏功能保存数据更方便,可支持格式FAT16, FAT32文件系统
■ 标配RS232C、HANDLER、U HOST，可选GPIB
技术指标
测量功能 | |
LCR测试参数 | | Z|, L, R, X, |Y|, G, B, Q,，θ |
测试频率 | 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz, 40kHz, 50kHz,100kHz,共10点 |
基本测量准确度 | 0.05% |
等效电路 | 串联, 并联 |
数学功能 | .对值偏差, 百分比偏差 |
量程方式 | 自动, 保持, 手动选择 |
触发方式 | 内部, 手动, 外部, 总线 |
测量速度（≥1kHz） | 快速: 快40次/秒, 中速: 11次/秒, 慢速: 3次/秒 |
时间 | 0—60s, 以1ms步进 |
校准功能 | 开路/ 短路/ 负载 |
测试端配置 | 四端 |
显示方式 | 直读，Δ，Δ%，V/I（被测电压/电流） |
显示器 | 5位分辨率，4.3英寸LCD显示器 |
测试信号 | |
测试信号频率 | 50 Hz－100 kHz |
输出阻 | 30Ω, 100Ω可选择 |
测试信号电平 | 正常：0.1V、0.3V、1V |
显示范围 | |
|Z|, R | 0.01mΩ — 99.999 MΩ |
L | 0.0001 μH— 9999.9 H |
Q | 0.0001— 99999 |
θ (DEG) | -179.99o — 179.99 o |
θ (RAD) | -3.1416— 3.1416 |
?6?2% | -99.999%-99.999% |
其他 | |
比较器功能 | 4档分选功能 |
存储器 | 50组内部仪器设定供存储/调用，外部500组 |
接口 | 标配RS232C、HANDLER、U HOST，可选GPIB |
