一、FST200TR系列液位变送器概述
一体式液位变送器是一款全不锈钢设计全密封投入式液位测量仪表。该产品选用高稳定、高性传感器芯片及高的智能化变送器处理电路，采用精密数字化电路技术及非线性修正技术，是一款高液位测量产品。水导气电缆与外壳密封连接，通气管在电缆内，可长期投入液体中使用。一体化的结构和标准化的输出信号，为现场使用和自动化控制提供了方便。该产品以两线制方式工作，体积小巧、重量轻、易安装，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。
二、FST200TR系列液位变送器特点
1、一体式结构，测量范围广,投入液体中的传感器部分为全密封不锈钢结构，传感器与放大电路均在不锈钢全密封壳体内，护等级为IP68;
2、输出信号形式多样；
3、传感器芯片激光调阻补偿点和温度性能
4、多重护，渗漏性能好，干扰能力强
三、FST200TR系列液位变送器技术参数
测量范围：0～0.2～200m
过载:小于等于额定量程的1.5倍
等级： 0.2、0.5
长期稳定性：0.2％FS/年
环境温度影响：在规定的工作温度内，环境温度每变化10℃，输出变化≤量程的±0.05％，年漂移＜±0.3％
工作温度：-20℃～80℃
储存温度:-20～100℃
护等级：IP68
供电电源：15～28VDC(推荐24V DC)
输出：4～20mA DC (两线) 1～5V 0.5～4.5V (三线)
负载电阻：≤(U-15)/0.02Ω
相对湿度：95％不冷凝
过程连接件材质：316不锈钢 0Cr18Ni9不锈钢 聚乙烯导气电缆

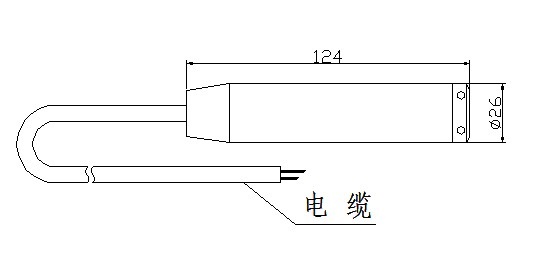

四、FST200TR系列液位变送器外形尺寸
五、FST200TR系列液位变送器仪表选型
代码 | 变送器类型 | |||||
1 | 一体式 0～0.2～200m 不可加装显示 | |||||
2 | 分体式 0～0.2～200m | |||||
3 | 高温式 0～2～20m | |||||
4 | 杆式 0～0.2～6m | |||||
5 | 腐式 0～0.5～20m | |||||
代码 | 传感器类型 | |||||
K | 扩散硅，0～0.2～200m | |||||
T | 陶瓷压阻，0～3～200m | |||||
D | 陶瓷电容，0～0.2～200m | |||||
代码 | ||||||
| 2 | 0.2级 | |||||
5 | 0.5级 | |||||
代码 | 输出信号 | |||||
A | 4～20mA( 二线制 ) | |||||
B | 4～20mA+Hart( 二线制 ) | |||||
C | RS485（四线制） | |||||
D | 1～5V( 三线制 ) 不可加装显示 | |||||
E | 0.5～4.5V( 三线制 ) 不可加装显示 | |||||
F | 0～10V( 三线制 ) 不可加装显示 | |||||
代码 | 显示 | |||||
E | LED | |||||
C | LCD | |||||
W | 无显示 | |||||
代码 | 过程连接 | |||||
M | M20×1.5 | |||||
F | 法兰（订货时注明法兰规格） | |||||
W | 无过程连接 | |||||
X | 协商（订货时注明） | |||||
量程 | 0～0.3～200m（订货时注明） | |||||
1 | K | 2 | A | E | M | 选型举例 |
