美国Microsemi（Symmetricom）1000C高稳晶振 频率参考电气指标
射频输出
频率： 5MHz
类型： 正弦波
振幅： +7.8 ± 0.8dBm
负载阻: 50Ω @ 10MHz
连接器： SMA
数量： 1
1PPS输出
上升时间： <5ns
脉冲宽度: <20微秒
电压水平： >4.5V (15pF负荷)
时基误差： <1ns RMS
连接器： DB-9
数量： 1
相位噪声(S)， ￡(f)， dBc/Hz
频率：
1 Hz <-80
10 Hz <-90
100 Hz <-128
1 kHz <-145
10 kHz <-155
频谱纯度：
谐波： <-60dBc
非谐波： <-80dBc
老化率：
月(1月后)： <±5.0 E-11或< 1.0 E-11(可选)
10年： <±1.0 E-9
1000C高稳晶振 频率参考出厂校准频率： <±5.0 E-11 (@ +25℃)
频率重现性： <±2.5 E-11 (on-off-on: 24h，48H，24H at 25℃)
1000C高稳晶振 频率参考短期稳定度σy(τ)(艾伦方差)
τ (sec)
1 <1.0 E-11
10 <3.2 E-12
100 <1.0 E-12
频率控制：
模拟频率调节范围： ±1.5 E-9(0-5V)
数字频率调节范围: ±1.0 E-6，2.0 E-12分解
预热 -20℃ +25℃
锁定时间： <8.7 min <6 min
时间<1E-9： <10.2 min <8 min
时间<4E-10： <12.7 min <10.6 min
功率输出@24V： <1.45A <1.43A
输入电压范围： +19 to 32 Vdc
电压灵敏度： 0.72 E-11/V(输入电压范围内)
输入功率，静止时：
+24 Vdc @ -25℃： <13W
+19 Vdc @ +65℃： <8.5W
锁定状态5V CMOS：
低电平=锁定
高电平=未锁定
RS- 232控制/监控界面
提供：ID、状态和监控信息，频率和操作参数调整。
串口协议：57600、8、1，无校验，无流量控制。 环境规格
温度：
运行状态 -25℃ to +70℃
存储状态 -55℃ to +85℃
温度灵敏度：
< 6.0 E-10（运行范围内）
< 3.0 E-10 （0℃ to 50℃）
高度：
操作 -200 to 40，000'
非操作 -200 to 70，000'
磁灵敏度： dc(≤2Gauss) ≤ ±1.0 E-11/Gauss
相对湿度（操作)：
≤85%不冷凝，满足或过Telcordia GR-63-CORE Issue .2
振动：
操作：满足或过Telcordia GR-63-CORE Issue.2
非操作：满足或过Telcordia GR-63-CORE，Issue.2
电磁兼容：合FCC，遵照EN55022B和EN50082-1相关标准
平均无故障时间（MTBF）：
温度 平均故障间隔时间
20℃ 1175359小时
40℃ 591317小时
60℃ 243402小时
输入连接器： 1路DB-9(涵盖供电、监控、1PPS)
射频连接器: 1路SMA
外形尺寸：
高度 1.5英寸(3.81cm)
宽度 3.7英寸(12.7cm)
深度 5.0英寸(9.4cm)
重量 < 1.1磅(< 500g)

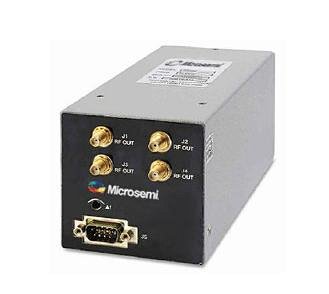

1000C高稳晶振 频率参考
