HC316 4-20mA压力变送器

HC316压力变送器,4-20mA压力变送器,汉川仪表【压力变送器】

一、简介：

? ?HC316压力变送器是采用应变或微融压力传感器自行开发和生产的压力变送器，压力头采用整体结构，具有性高冲击。采用的干扰技术、电路线性和温度补偿技术，使其干扰强、线性更好、温漂系数更低或，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。已广泛用于食品和药品行业以及石油、化工、冶金、电力、轻工、机械等领域。

 HC316压力变送器,4-20mA压力变送器,汉川仪表【压力变送器】

二、性能参数：

·测量介质 :液体或气体（对不锈钢无腐蚀）

·整体材质 :膜片316s不锈钢 、过程连接304不锈钢

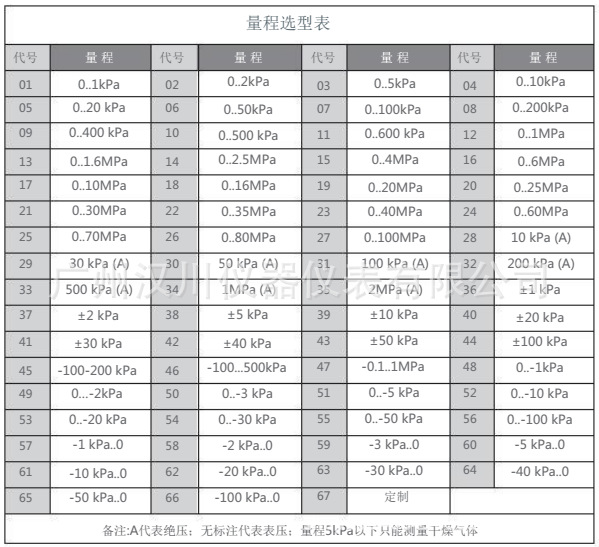

·压力量程 :-100kPa~0~100MPa(详见量程选型表)

·压力方式 :表压、压、负压

·输出信号 :4～20mA、 0～5VDC、0～10VDC、1~5VDC、RS485 9-36VDC

·供电电压 :9-36VDC

·等级 :0.1%FS、0.25%FS

·介质温度 :-40～85℃

·环境温度 :-40～85℃

·震性能 :25g(20...2000Hz)

·过载能力 :200%FS

·响应频率 :≤500Hz

·稳定性能 :±0.1% FS/年

·温度漂移 :±0.01%FS/℃

·护等级 :IP65

·功率 :电流型≤0.02Us(W)，电压型≤0.008Us(W)，数字型≤0.015Us(W)（注:Us=供电电压）

·负载特性 :电流型负载≤{（Us-7）÷0.02（Us=供电电压）}Ω 电压型负载≥100kΩ

HC316压力变送器,4-20mA压力变送器,汉川仪表【压力变送器】

三、接口类型：

??压力接口为标准的螺纹接口（注：如有要求可按用户要求加工）。

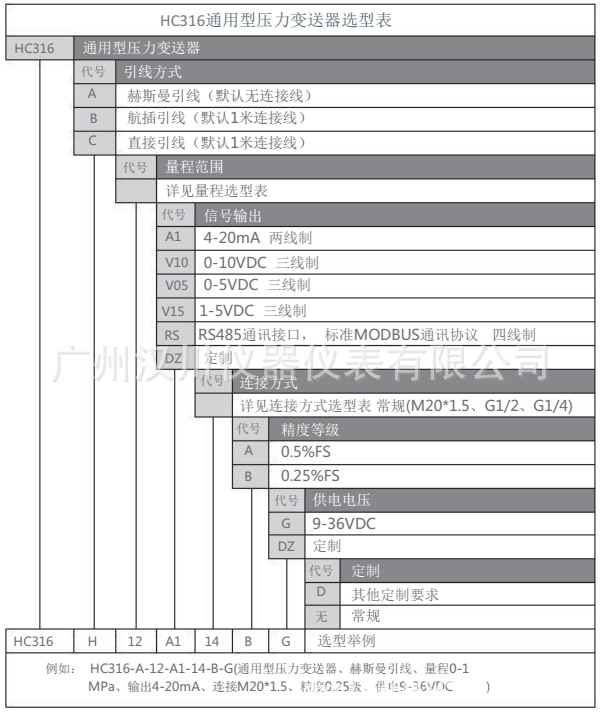

HC316压力变送器（液压）四、选型表

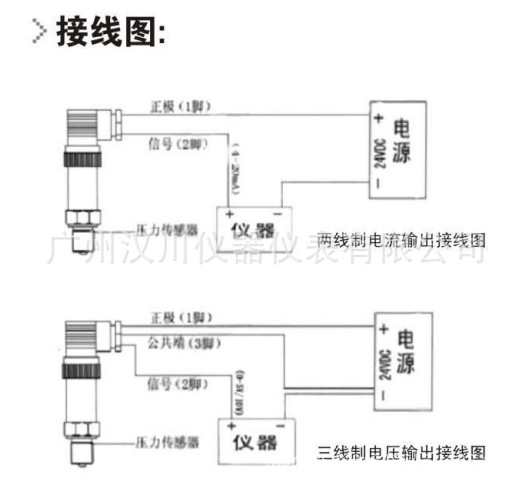

五、外形尺寸、点和满点调节及接线图：

??如下图所示，通过旋转调(Z)、调满(S)两个电位计来进行点和满点的调节。

??注意：变送器在出厂前已按用户需要将量程、、线性调至状态，一般不需要现场调节。
