呼吸阀检测仪是专门校验各类呼吸阀的精密仪器，具有体积小、重量轻等特性，呼吸阀检测仪装卸方便；适用范围广，从DN25至DN200各类呼吸阀都可测试核准。
二、 呼吸阀检测仪主要技术参数
1、检测压力：呼出压力为：0 Pa～100kPa；吸入压力为：-10kPa～0 Pa。
2、检测范围： DN25～DN200的各类呼吸阀。
3、适用电源：220V，50Hz
三、 呼吸阀检测仪工作原理

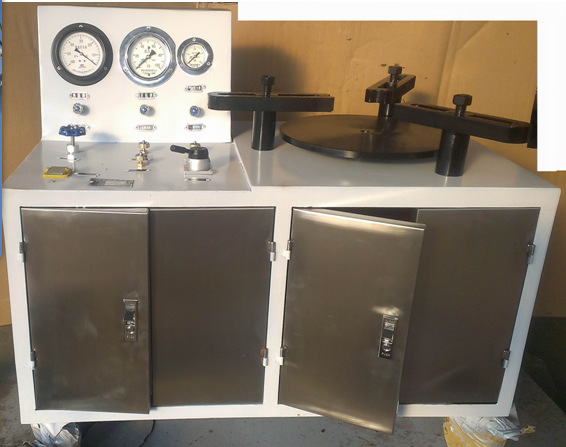

呼吸阀检测仪由真空泵、空气泵、检测面板、控制阀门和检测平台组成。利用真空泵得到负压压力来检测呼吸阀的吸入开启压力，利用空气泵得到正压压力来检测呼吸阀的呼出开启压力，从而检出呼吸阀的吸入、呼出的压力值是否合标准（目前国标SY/T0511-1996标准），判定呼吸阀是否合格。
四、 呼吸阀检测仪操作说明
1、在使用前请详细阅读产品使用说明书。
2、测试过程中禁止快速旋转各部位阀门，以免顺坏压力表。
3、呼吸阀测试操作说明
（1）、将真空泵和空气泵电源接好。
（2）、安装呼吸阀，将三个上夹板转到被测呼吸阀法兰上表面，开启空气泵将空气泵满（空气泵会自动断电），轻轻旋转控制面板上气缸Z控制阀，缓慢旋转气缸压力表控制阀 至气缸压力表指示0.1kpa，向后扳动气缸控制阀手柄，检测平台会升起与呼吸阀法兰在密封垫作用下紧密贴合。
①呼出（正压）压力测试：测试平台夹紧被测呼吸阀后，缓慢旋转正压控制阀，旋转至能听到被测呼吸阀有工作的声音，缓慢旋转正压表控制阀此时正压表指针指向的读数为被测呼吸阀的正压压力；缓慢旋转正压控制阀至全开，正压表控制阀全开，仍没有听到呼吸阀工作的声音和看到表针的指向说明呼吸阀漏气，或发现指针快速转动至顶点（旋转阀门时观察表针不要将指针移动到顶点，以免顺坏压力表）仍不见呼吸阀工作，说明呼吸阀阀盘卡住不工作。在正压测试结束后关闭正压表控制阀至表针归，关闭正压控制阀。正压表P控制阀为正压排气阀如正压表指针未归，可表排出气体，至表归。
②吸入（负压）压力测试，开启负压电源开关，真空泵开始工作，缓慢旋转负压控制阀至听到被测呼吸阀工作的声音缓慢旋转负压表控制阀此时指针指向的读数为呼吸阀负压的工作压力，缓慢旋转负压控制阀至全开，负压表控制阀全开，仍没有听到呼吸阀工作的声音和看到表针不上升，说明呼吸阀漏气，或发现指针快速转动至顶点（旋转阀门时观察表针不要将指针移动到顶点，以免顺坏压力表）仍不见呼吸阀工作，说明呼吸阀阀盘卡住不工作。在负压测试结束后关闭负压表控制阀至表针归，关闭负压控制阀，关闭负压电源开关。
③呼吸阀压力测试结束后，关闭气缸Z控制阀，将气缸控制阀手柄扳动到前方，气缸内空气排出，测试平台下降，呼吸阀取下；关闭气缸压力表控制阀，气缸压力表指针归，将气缸控制阀手柄扳到中间位置（关闭气缸控制阀）。呼吸阀效验结束。
如没有砰砰声音说明呼吸阀漏气或阀盘卡住。
④阀盘卡住或受阻，压力表指针会无限上升。
⑤阀盘漏气，压力表指针不会上升或上升很小。达不到规定值。
⑥呼吸阀测试根据被检呼吸阀的型号及等级确定其操作压力（参见表1）。
操作压力 | 操作压力级别 | 压力换算 |
+355,-295 | A级 | +355 pa =36H2O -295=30H2O |
+980,-295 | B级 | +980pa=100H2O -295=30H2O |
+1765,-295 | C级 | +1765pa=180H2O -295=30H2O |
用户定制压力 | D级 | |
注表中“+”号为正压,即表示“呼出”压力 “-”号为负压,即表示为“吸入”压力
| ||
表1：呼吸阀操作压力分级（SY/T05
