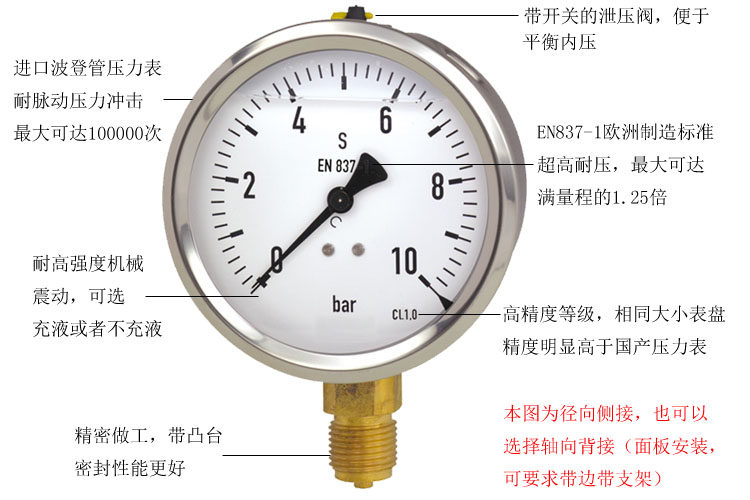

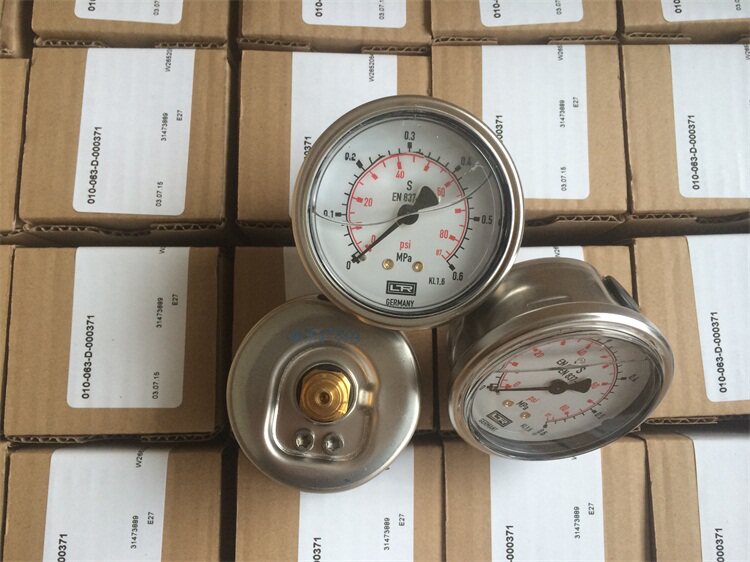

波登管压力表
充液，不锈钢材质
应用：
适用于对耐震要求较高的工艺流程中
用于测量不粘滞、不结晶、不腐蚀铜合金的气体和液体介质
液压行业
压缩机、船舶行业
功能特性：
震动、冲击
外壳坚固
压力范围：0～100MPa
描述：

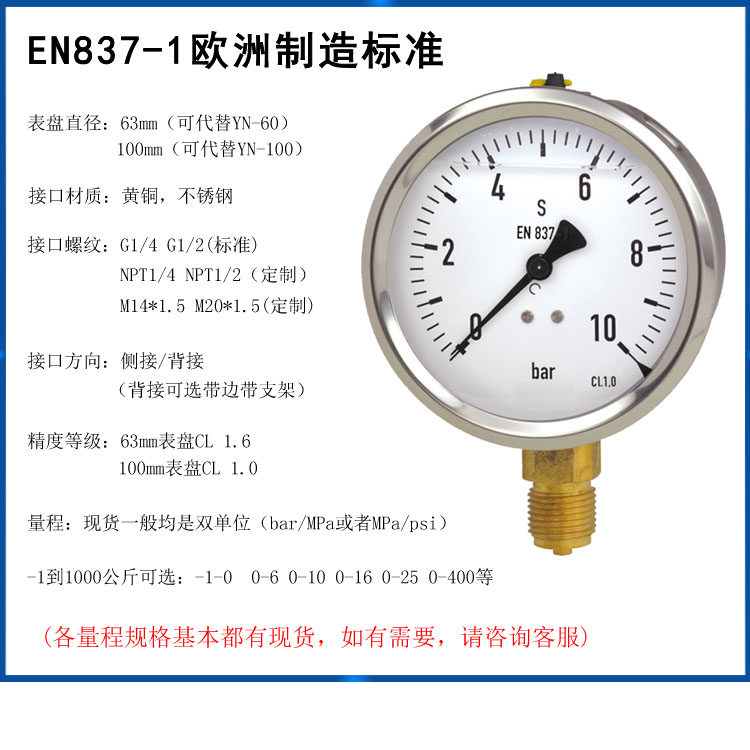

设计：合EN837-1标准
标准尺寸（mm）：50、63、100mm
准确度等级：
表圆直径50，63mm：1.6
表圆直径100mm：1.0
压力范围：
表圆直径50mm：0～0.1至0～40MPa
表圆直径63，100mm：0～0.06至0～100MPa
可提供其它等值压力范围以及真空标度
工作压力：
表圆直径50，63mm：静压：3/4×满量程值；动压：2/3×满量程值；瞬压：满量程值
表圆直径100mm：静压：满量程值；动压：0.9×满量程值；瞬压：1.3×满量程值
允许温度：
环境温度：-20～+60℃；介质温度：+60℃
温度影响：当测量系统的温度在参考温度（+20℃）附近波动时，变化为量程的±0.4 %/10 K
护等级：IP65按EN 60 529/IEC 529标准
标准型结构
过程连接接口：

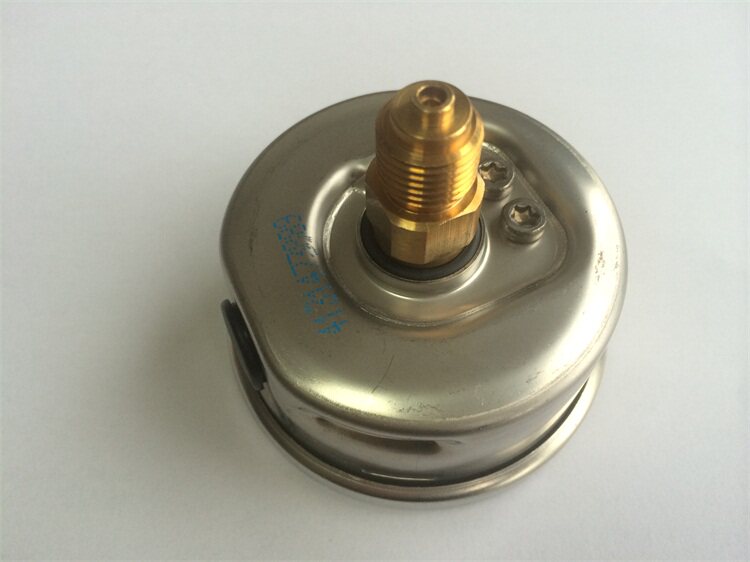

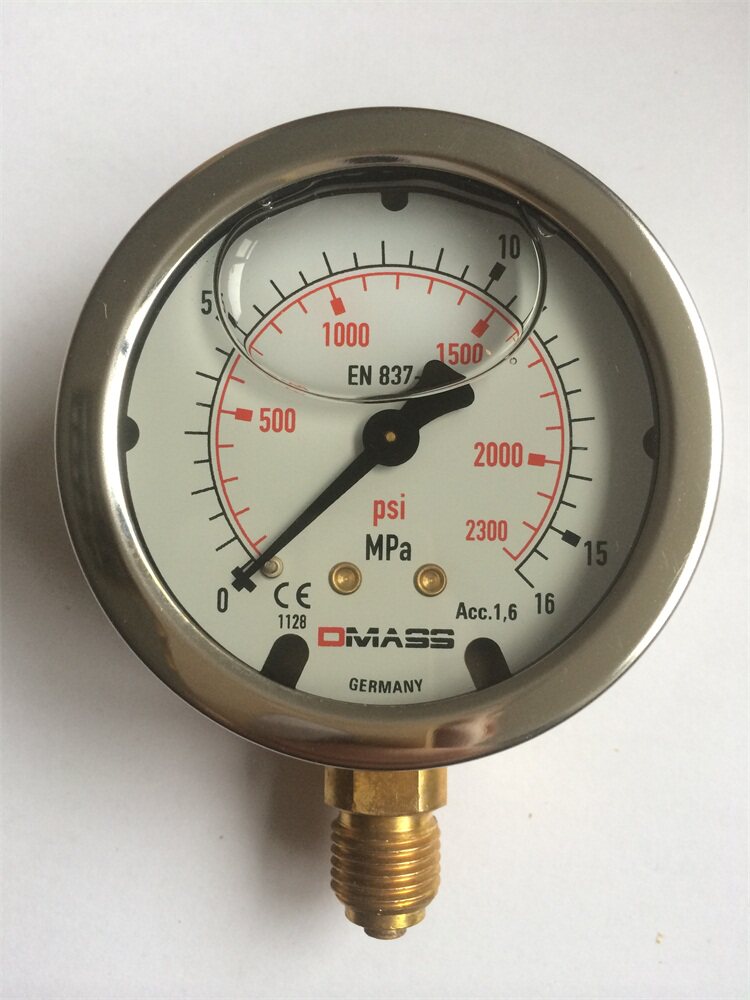

铜合金，径向连接（LM）或轴向连接（BM），
表圆直径50，63mm：G1/（外螺纹），带14mm×14mm凸台；
表圆直径100：G1/2B（外螺纹），带20mm×20mm凸台
压力元件：
NS50：铜合金，C型或螺旋型
NS63：小于等于40Mpa：铜合金，C型或螺旋型；大于40Mpa：316L不锈钢，螺旋型
NS100：压力小于10MPa：铜合金，C型；大于等于10MPa：316L不锈钢，螺旋型
传动机芯：铜合金
表盘：
NS50，63：ABS塑料，白色，带止位销
NS100：铝，白底黑字刻度
指针：
NS50，63：塑料，黑色
NS100：铝，黑色
表壳：

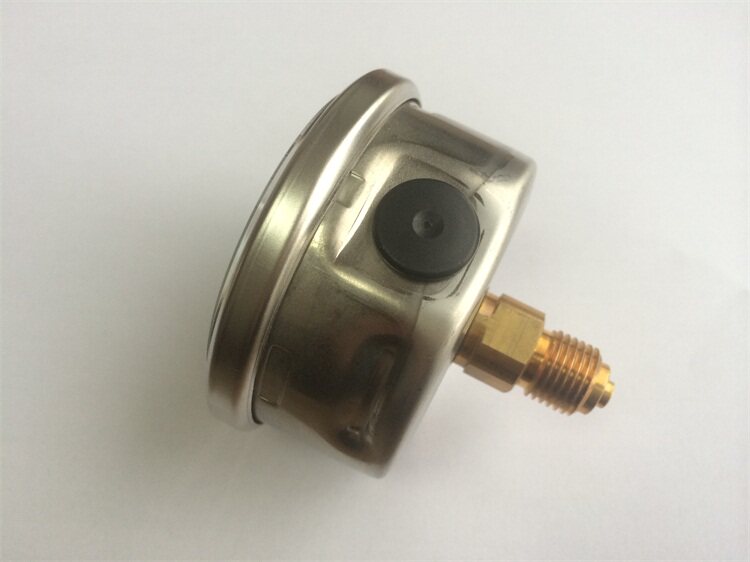

不锈钢，带卸压孔，位于：
NS50：表壳背部、表壳上方（12点钟方向）
NS63，100：表壳上方（12点钟方向）
表壳与接口间带O型密封圈，压力范围小于或等于0.6MPa时可以通过泄压阀来平衡内部压力。
表玻璃：塑料，透明
盖环：卷边环，不锈钢，三棱前带边
充液：甘油
优化选择型
其他的过程连接
化学密封直接安装请看化学密封简易样本
不锈钢测量系统和机芯
NS100：点调节（正面）
利用的锡焊材料调节介质温度
NS50，63：100℃；NS100：150℃
环境温度-40～60℃时，充液：充硅油
NS50：量程范围：0～100Mpa

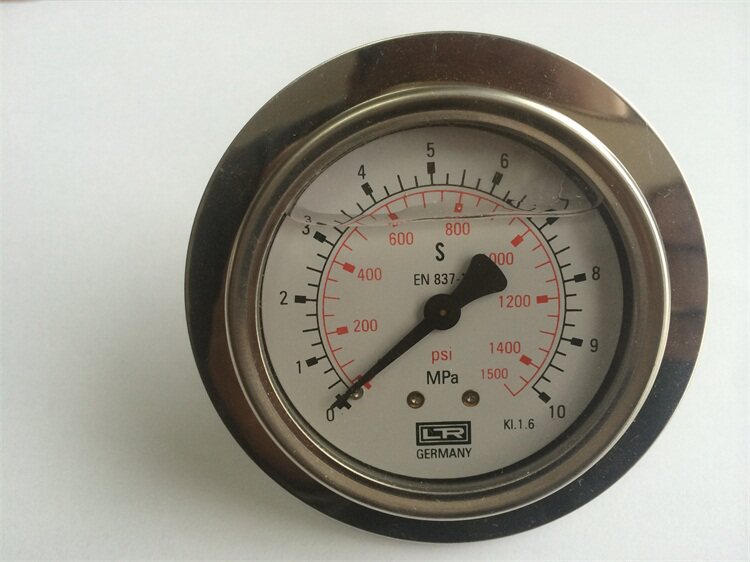

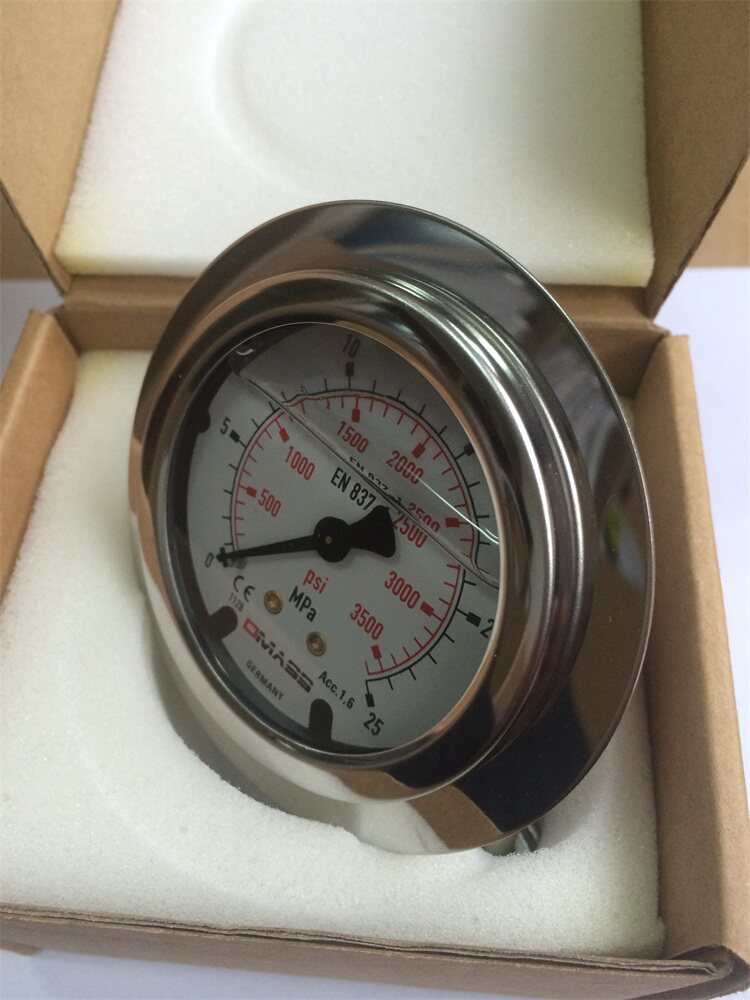

前带边，不锈钢，轴向连接
后带边，不锈钢（NS50）

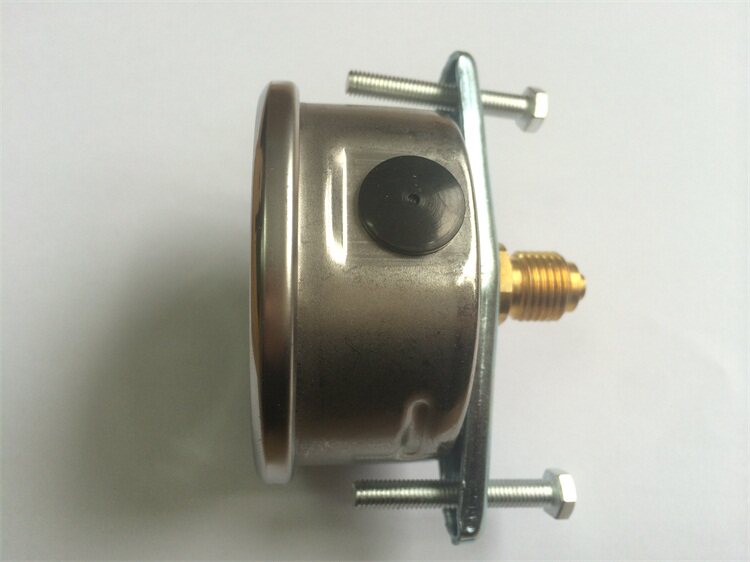

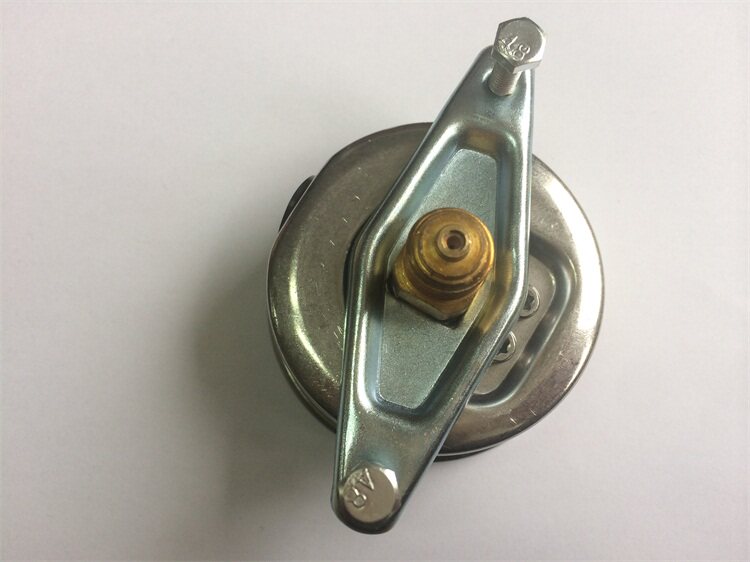

支架固定（限轴向连接）
常用型号：EN837-1 0.ar 0.6bar 1bar 1.6bar 2.5bar ar 6bar 10bar 16bar 25bar 40bar 60bar 100bar 160bar 250bar 400bar 600bar 1000bar
