- 企业类型：制造商
- 新旧程度：全新
- 原产地：安徽天长
产品特点： 1、热响应时间少，减小动态误差；2、可弯曲安装使用；3、测量范围大；4、机械强度高，耐压性能好；

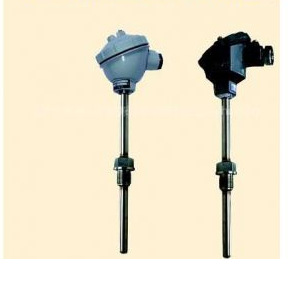

WR系列铠装热电偶详细资料：
产品介绍：
一、铠装热电偶概述
铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，组成过程控制系，同时亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃～1100℃范围内的液体、蒸汽和其气体介质以及固体表面的温度。与装配式热电偶相比，铠装热电偶具有可弯曲、耐高压、热响应时间短和坚固耐用等优点。
二、铠装热电偶工作原理
铠装热电偶的工作原理是由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。铠装热电偶的结构是由导体，绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成，铠装热电偶产品主要由接线盒，接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。铠装热电偶分绝缘式和接壳式两种。
三、铠装热电偶特点
热响应时间少，减小动态误差；
可弯曲安装使用；
测量范围大；
机械强度高，耐压性能好；
四、主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
○铠装热电偶测量范围及允差
类别 代号 分度号 套管外径mm 常用温度℃ 使用温度℃ 允许偏差
测量范围℃ 允差值
铂铑10-铂 WRPK S ≥Φ3 1300 1600 0-1600 ±1.5℃或±1.5%t
镍铬-铜镍 WREK E ≥Φ3 600 700 0-700 ±2.5℃或±0.75%t
镍铬-镍硅 WRNK K ≥Φ3 900 1100 0-1100 ±2.5℃或±0.75%t
铜-铜镍 WRCK T ≥Φ3 350 400 小于-200 未作规定
-40-350 ±0.75%t
铁-铜镍 WRFK J ≥Φ3 600 750 0-750 ±2.5℃或±0.75%t
注："t"为被测温度的值。
○常温绝缘电阻
铠装偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ。
套管直径mm
试验电压V-DC
绝缘电阻MΩ·m
φ0.5~1.5
50±5
≥1000
>φ1.5
500+50
≥1000
○铠装热电偶热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间，用τ0.5表示。
铠装热电偶热响应时间不大于下表的规定：
