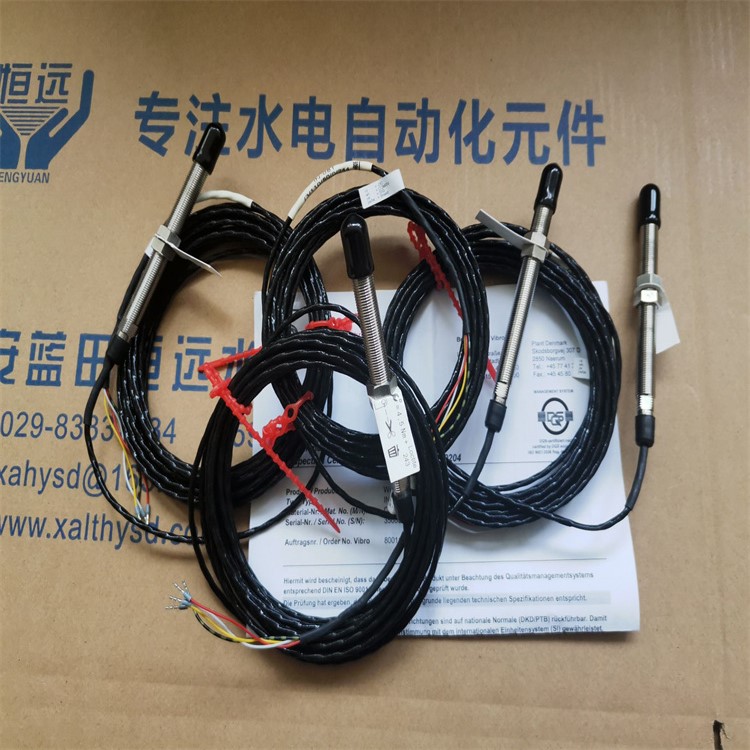

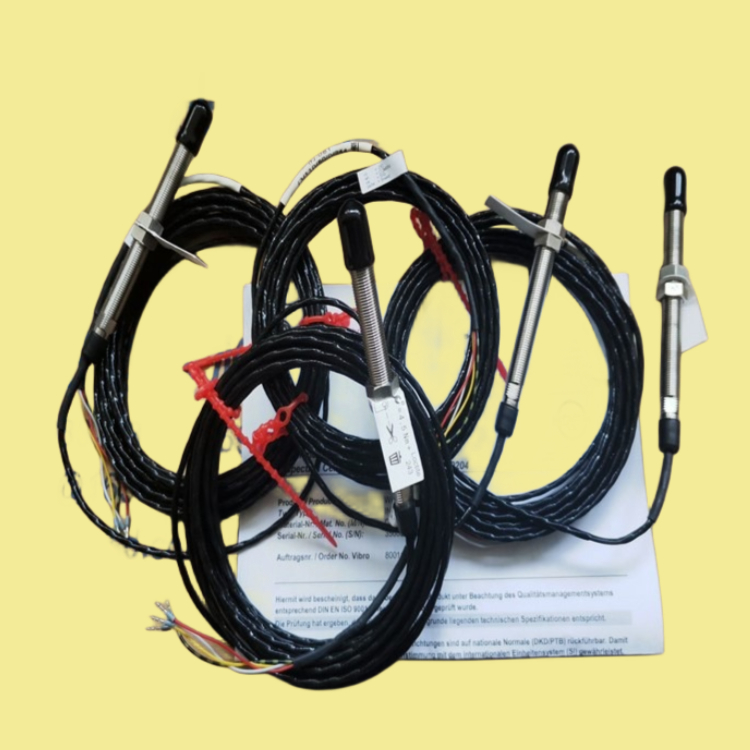

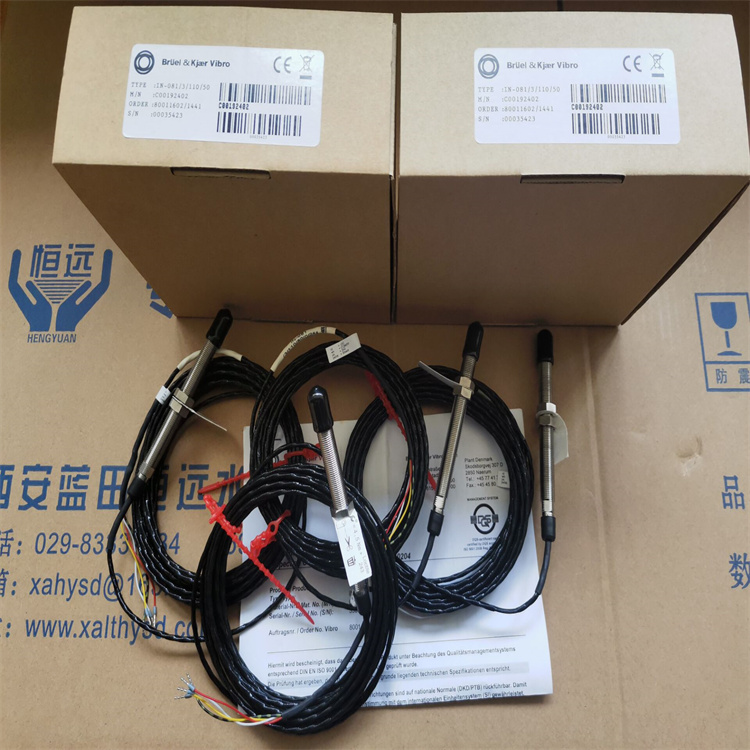

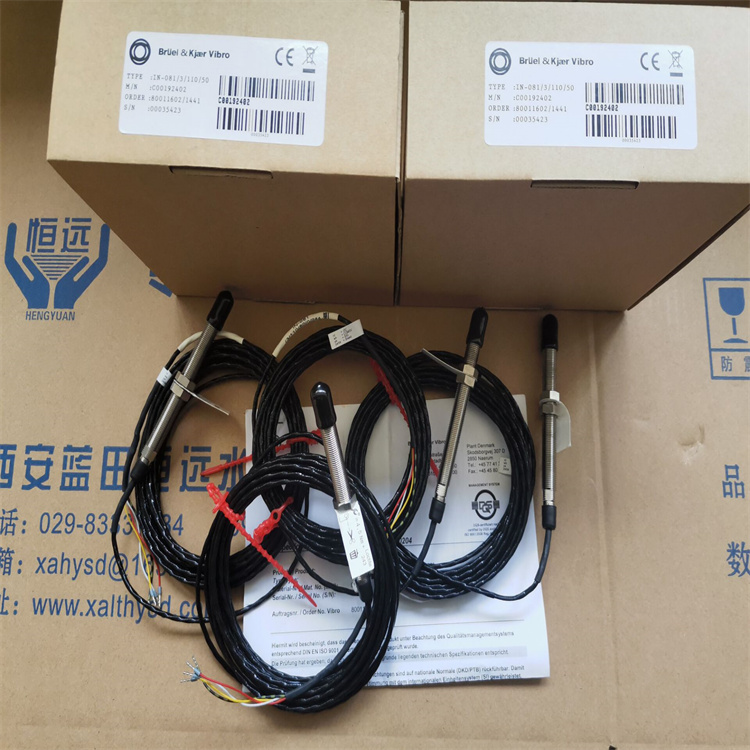

电厂机组检测IN-081一体化电涡流传感器铠装

电厂机组检测IN-081一体化电涡流传感器铠装

电厂机组检测IN-081一体化电涡流传感器铠装

电涡流传感器常见用途：

汽轮机 TST测量 ：轴振、转速/零转速、偏心、键相、超速保护测量

水轮机振摆监测 ：摆渡、转速、键相

风机、压缩机、水泵振动监测 ：轴振、转速、键相、轴向位移

IN-08X /INA-08X 一体式非接触传感器（量程在1.5mm范围内）组成

探头 IN-08X /INA-08X

前置器 内置（一体化）

IN-081一体式非接触传感器 全螺纹

电涡流传感器接线方法

红色线……DC（-24V电源）

黄色线……SIG（信号线)

白色线……COM（公共端）

黄黑线……SHIELD(屏蔽线）

技术指标：

灵敏度：8mV/μm（200mV/mil）

量程：1.5mm

灵敏度误差：±5%（室温）

±10%（整个工作温度范围内）

线性度：±1%（室温）

±7%（整个工作温度范围内）

工作温度：0℃~125℃

探头直径：7.5mm

电源：-24V（-18V~-26VDC）＜30mA电流

允许传输信号电缆长度：1000米

IN-081系列一体化电涡流位移传感器广泛用于电力、石化、冶金、机械等行业，对大型旋转机械的轴位移、轴振动、轴转速等参数进行在线实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。可测量位移、振幅、转速、尺寸、厚度、表面不平度等。1、非接触测量，永不磨损。
2、抗干扰能力强，高可靠性，长寿命。
3、工作温度：-25～+85℃，温漂0.05%/℃。
4、防护等级：IP68。
5、输出形式：三线制电压或电流输出。
6、频响：0～10kHz，幅频特性0～1kHz衰减小于1％，10kHz衰减小于5％；相频特性0～1kHz相位差小于- 10°，10kHz相位差小于-100°

7、电压输出形式传感器供电电源：
（1）+12dc～+30Vdc供电，输出范围0.1～10.5V或1～5V或0.5～4.5V，功耗≤12mA(不含输出电流)；
（2）-18Vdc～-24Vdc供电，输出范围-2～-18V，功耗≤12mA(不含输出电流)；
（3）±12Vdc～±15Vdc供电，输出0～+5V或0～+10V或-5～+5V或-10～+10V功耗≤±12mA(不含输出电流)。
电流输出形式传感器供电电源：+18Vdc～ +30Vdc供电, 4～20mA电流输出, 功耗≤12mA(不含输出电流)。

8、纹波（测量间隙恒定时输出噪声峰峰值）：电压输出形式的传感器输出纹波不大于20mV；电流输出形 式的传感器输出纹波不大于30uA。
9、负载能力：电压输出形式的传感器输出阻抗不大于51Ω，
10、驱动信号电缆长度300m；
11、4～20mA电流输出形式的传感器负载电阻不大于750Ω，带负载电阻时输出变化-1%。
