产品规格描述:

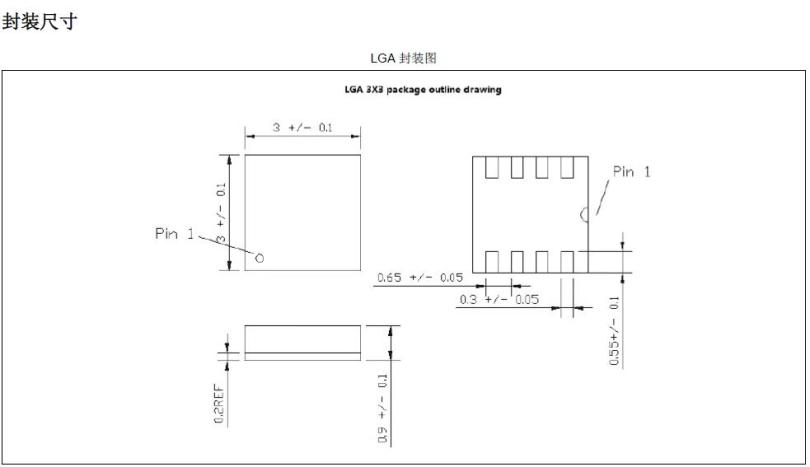

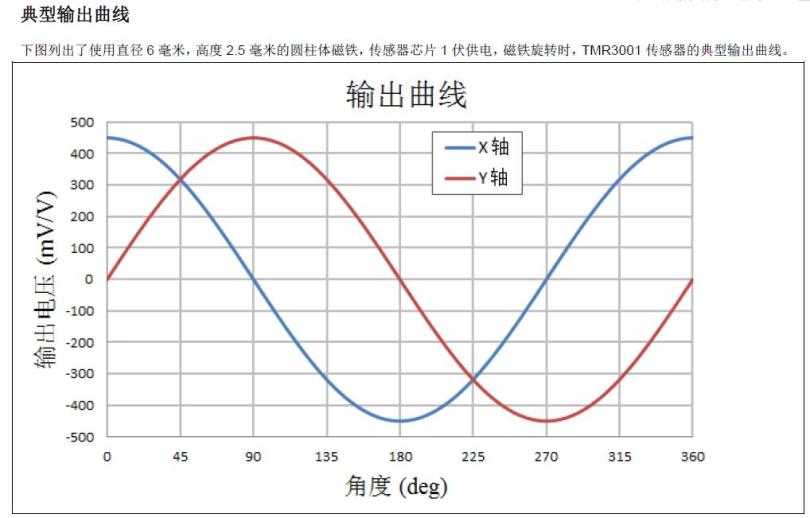

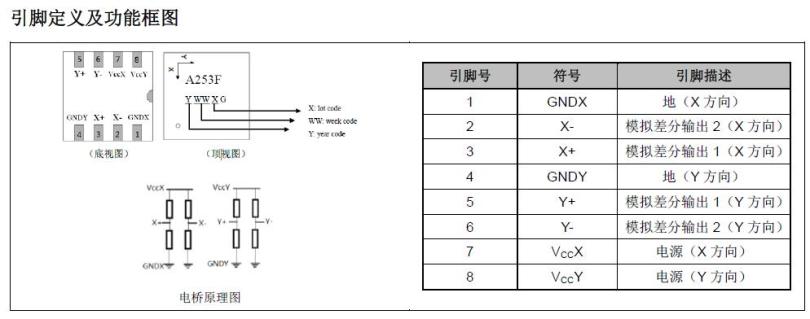

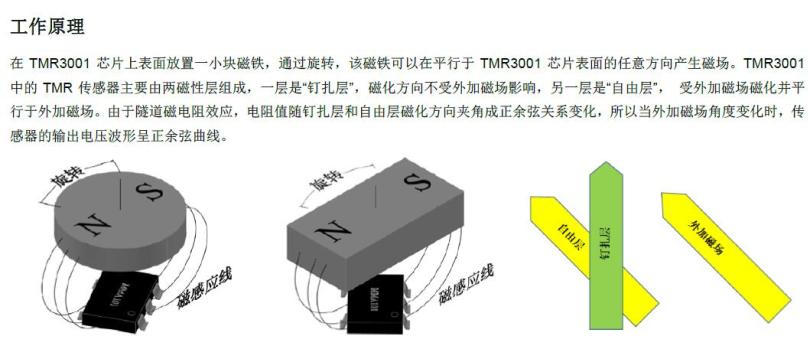

在角度传感器的应用场合下,TMR3001角度磁传感器芯片上方放置一块磁铁以提供平行于芯片表面方向的工作磁场,属于多维MDT角度磁传感器系列产品。TMR3001角度磁传感器芯片的双轴输出与磁场角度成正弦和余弦关系的电压信号,TMR3001角度磁传感器采用两个的推挽式惠斯通电桥结构设计,每个惠斯通电桥包含四个高灵敏度TMR传感元件,使得其输出信号的峰峰值可达工作电压的90%,从而省去了许多应用中所需要的外部信号放大处理电路。此外,的TMR惠斯通电桥结构地补偿了传感器的温度漂移,性能,授权于晶圆电子国内代理商。TMR3001角度磁传感器采用小型LGA8封装形式,尺寸为3.0mm×3.0mm×0.9mm。
产品特性
隧道磁电阻(TMR)技术
大输出信号,无需信号放大
双轴360°全范围角度测量
宽工作电压范围
响应
允许较大的测量间隙
的温度稳定性
小尺寸LGA 封装
典型应用
旋转位置传感器
旋转编码器
非接触式电位器
阀门位置传感器
旋钮传感器
