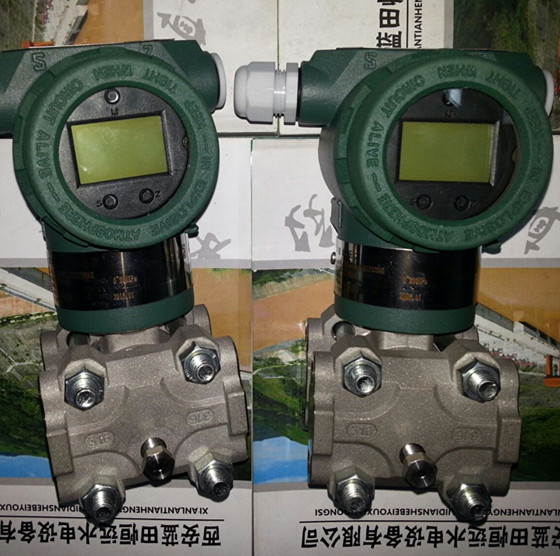

恒远水电抗震型3051DP 智能差压变送器

恒远水电抗震型3051DP 智能差压变送器

恒远水电抗震型3051DP 智能差压变送器

恒远水电抗震型3051DP 智能差压变送器

【详细说明】

MDM3051DP 智能差压变送器，厂家折扣价

产品概述

 在原理上采用了直接数字电容电路替代模拟信号放大电路及A/D转化电路，利用数字化补偿技术对温度静压进行补偿，提高了测量，降低了温度漂移。变送器整机具有体积小、可靠性高、长期稳定性好等特点。该产品具有极高的性能价格比，而成为变送器市场的主流产品。

      MDM3051系列智能压力/差压/液位变送器具有设计原理新颖、品种规格齐全、安装使用简便、安全防爆等特点。尤以高、体积小、重量轻、调整方便、长期稳定性好、单向过载保护能力强、适用于恶劣场所使用而著称。因此在国内外市场上享有很高的声誉。MDM3051系列0.1级电容式智能变送器包括压力、差压、压力、远传、液位等多个品种、并配备相应的选件产品，可广泛应用于电力、冶金、石化、制药、仪器加工等行业，与我国推行的“IEC”标准要求相符。

产品特点

·由于采用了微处理器而使灵活性增大、功能增强；
·具有很强的自诊断能力；
·量程覆盖宽0～0.2kPa…10MPa；
·优于0.1级，量程比优于40：1；
·零点和量程调整互不影响；
·兼有远程和本地量程、零点可调；
·二线制，符合HART协议，可与ROSEMOUNT275型及MS-H376型手持式通讯器进行数字通信而不中断模拟量输出；
·传感器内带非易失性存储器；
·稳定性好，高，阻尼可调，抗单向过载能力强；
·无机械传动部件，维修工作量少，坚固抗震；
·全部通用件，传感器与电子线路板互换不影响变送器性能，维护更方便；
·接触戒指的膜片材料可选，防爆壳体结构；
·业已证明的优越性和可靠性。
性能参数

技术性能 　　
　  使用对象：液体、气体或汽体
　  测量范围：量程3  0-0.2～6.0kPa
                    量程4  0-6.0～40.0kPa
                    量程5  0-40.0～200kPa
                    量程6  0-0.16～1.0MPa
                    量程7  0-0.4～2.0MPa
                    量程8  0-1.6～10MPa
    输出信号：线性输出：4~20mA输出叠加HART^?协议数字信号（两线制）；
                   平方根输出：在输入压力1.0%~100%之间，输出与差压呈平方根关系；
                                     在0%~0.1%之间，输出与差压分段呈线性关系；输出4~20mADC之间无
                                     跳变，叠加HART^?协议数字信号(两线制)，用户可根据现场情况选择线
                                     性输出或平方根输出。
    电      源：外部供电24V DC，（电源范围14.5V~45V）
    负载特性：负载电阻回路允许的负载电阻Rmax=(E-14.5)/0.02(Ω)
    危险场所安装： 隔爆型 Exd Ⅱ CT6；
                          本安型 Exia Ⅱ CT6；
    负载特性：正负迁移后，其量程上、下限均不得超过量程的极限。在小量程时，正迁移为0.975URL；负迁移为-URL。在平方根输出时，正负迁移可调校流量量程的10%。
    温度范围：介质温度　　　　-40～100℃
  　              储存温度　　　　-40～100℃
    　            整机工作温度　　-40～85℃
    相对湿度：0～100%
    超压极限：施加0（压力）~13.76MPa压力到变送器任意一侧，变送器不损坏；法兰可承受68.9MPa压力；正常工作压力应在3.45kPa（压力）至变送器量程上限。
    容积变化量：小于0.16cm³
    阻　　尼： 时间常数在0.2～32.0s之间可调。
    启动时间：3s，无需预热。

性能指标：　　
   （在无迁移、316不锈钢隔离膜片及其它标准测试条件下。）
    量 程 比： 40：1
    精      度：量程为3、4、5
　　在量程比为1：1到10：1时，为调校量程的±0.1%，
    在量程比为10：1到40：1时，为±0.05（1+0.1URL/量程）%量程，
    量程为6、7、8
    在量程经为1：1到10：1时，为调校量程的±0.15%，
    在量程比为10：1到40：1时，为±0.075（1+0.1URL/量程）%量程，
    稳 定 性：六个月误差为量程的±0.15%；
    温度影响：量程为4、5、6、7、8零点误差为量程的±0.25%/55℃。
　　包括量程和零点的总误差，为量程的±0.5%/55℃。
　　　注意：对于量程3温度误差要加一倍。
    超压影响：加压140kgf/cm²后，误差为量程范围的±0.25%。
    静压影响：在线性输出时，零点误差：加静压140kgf/cm²后，量程4、5零点误差为量程范围的±0.25%，量程3、6、7、8零点误差为量程范围的±0.5%。
　 量程误差：量程4、5、6、7、8误差为量程范围的-1±0.25%/6.89MPa，量程3误差为量程范围的-1.5±0.25%。这是系统误差，安装前可按实际静压调校，消除这个误差。
    电源影响：小于输出量程的0.005%/V
    振动影响：在任意轴向上，频率为200Hz，引起的误差为量程范围的±0.05%/g。
    负载影响：只要输入变送器的电压高于14.5V，在负载工作区内无负载影响。
    安装位置影响：可产生不大于0.25 kPa的零位误差，但可校正，对量程无影响；
测量本体相对法兰转动无影响。
    电磁辐射：符合IEC801标准

结构材料：
        隔离膜片和排气/排液阀：316不锈钢、哈氏合金C、蒙乃尔；
　　  法兰和接头：316不锈钢、哈氏合金C、蒙乃尔；
       “O”型圈（与测量介质接触）：氟橡胶、丁氰橡胶、乙烯-丙烯；
　　  灌充液体：硅油；
　　  螺      栓：碳钢镀锌、1Cr18Ni9、0Cr17Ni4CuNb、42CrMo；
        电气壳体：低铜铝合金；
        涂      层：聚酯环氧树脂；
        引压连接件：量程为3、4、5两法兰连接螺纹1/4-18NPT中心孔距为54mm；
　　　　　　　　  接头1/2-14NPT或M20X1.5阳螺纹；球锥面密封带接头时中心距50.8，54，57.2mm；
        重　　量：  3.5kg（不包括选件）

外形结构

电气连接

电气连接：M20X1.5信号线孔（二处）
