性能特点

  的集成仪表芯片，具备更为的干扰性及稳定性。
  信号输入，通过菜单设置即可配接常用热工信号。
  可在线修改显示量程、变送输出范围、报警值及报警方式。
  软、硬件结合的干扰模式，抑制现场干扰信号。
  数字化校准技术，无电位器等可调部件。
  热电偶冷端温度及热电阻引线电阻自动补偿。
  可对外接的二、三线制变送器提供配电功能。
  具备光电隔离的变送输出功能。
  具备光柱模拟显示功能。
  具备RS232或RS485通讯功能，采用标准MODBUS RTU协议与机连接可构成数据采集系统及控制系统。

技术指标

特性	显示方式：以双排四位LED显示路测量值（PV1）和第二路测量值（PV2），以红色/绿色光柱进行两路测量值百分比的模拟显示（80系列）。显示范围：-1999～9999字。测量：±0.2%FS或0.5%FS；±0.1%FS（需订制）。分辨率：±1字。报警方式：1-4个报警点控制（1AL、2AL、3AL、4AL）LED指示。报警：±1字。保护方式：输入回路断线、输入信号/欠量程报警；输入回路断线变送输出保持、、小可选。设定方式：面板轻触式按键数字设定，设定值断电保存。
输入信号	热电偶：K、E、S、B、J、T、R、Wre3-25；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。热电阻：Pt100、Cu100、Cu50、BA2、BA1；引线电阻补偿范围≤15Ω。线性电阻：0～400Ω 远传电阻：30～350Ω（远传压力表）。直流电压：0～20mV、0～100mV、0～5V、1～5V、0～5V、1～5V、-5～5V； -10V～10V、0～10V(订货时需指定，与其他信号不兼容)。直流电流：0～10mA、4～20mA 、0～20mA、0～10mA、4～20mA。输入阻：电压信号Ri≥500KΩ。
输出信号	输出：同测量。电流信号：DC 4～20mA，负载电阻R≤500Ω；DC 0～10mA，负载电阻R≤750Ω。电压信号：DC 0～5V；DC 1～5V，负载电阻R≥250KΩ，否则不连接外部仪表后的输出准确度。报警输出：继电器控制输出─继电器ON/OFF带回差，触点容量---AC220V/1A；DC24V/3A （阻性负载）通讯输出：波特率─1200、4800、9600bps内部自由设定，采用MODBUS RTU通讯协议。配电输出：DC24±1V，负载电流≤30mA。
使用环境	环境温度：-10～55℃；环境湿度：≤85%RH；避免强腐蚀气体。耐压强度：输入/输出/电源/通讯相互之间（1000V.AC/分钟）。缘阻：输入/输出/电源/通讯相互之间 ≥100MΩ。交流电源：90～265V（开关电源），频率：50Hz/60Hz 直流电源：24V±2V（开关电源）。功耗：<5W。

HR-WP-X	D/TD821、823系列（横式）	S/TS821、823系列（竖式）
仪表外形
外形尺寸	宽×高×深：160×80×88mm	宽×高×深：80×160×88mm
开孔尺寸	单位：mm	单位：mm

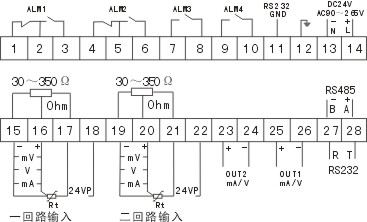

接线图	备注：上图为横式接线图，竖式接线图与其一样，只是方向向右顺时针旋转90℃。订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。
HR-WP-X	D921、923系列	D721、723系列
仪表外形
外形尺寸	宽×高×深：96×96×112mm	宽×高×深：72×72×88mm
开孔尺寸	单位：mm	单位：mm

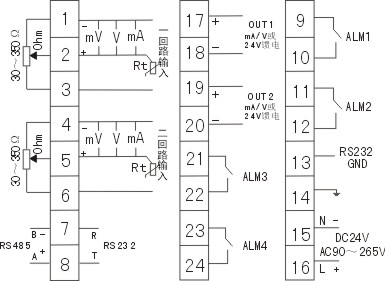

接线图	D921、923系列备注：订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。 D721、723系列备注：订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

HR-WP-X	D421/423系列（横式）	S421/423系列（竖式）
仪表外形
外形尺寸	宽×高×深：96×48×112mm	宽×高×深：48×96×112mm
开孔尺寸	单位：mm	单位：mm
接线图	备注：上图为横式接线图，竖式接线图与其一样，只是方向向右顺时针旋转90℃。订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

双回路测量显示仪型谱表

型号								说明
HR-WP-X	□□□	-□	□□	□□	/□□	□	□	双回路测量显示仪
外形尺寸	D821 S821 D921 D721 D421 S421							160×80mm（横式） 80×160mm（竖式） 96×96mm 72×72mm 96×48mm（横式） 48×96mm（竖式）
外形尺寸	TD821 TS821							160×80mm（横式）双回路双光柱 80×160mm（竖式）双回路双光柱
通讯方式		□						参见“通讯方式”
、二路变送输出方式			□□					参见“输出方式”
路输入类型				□□				参见“输入类型”
第二路输入类型					□□			参见“输入类型”
馈电输出						p 2P		一路DC24V输出二路DC24V输出
供电方式							W T	DC 24V供电(开关电源) AC 90～265V供电(开关电源)
测量							B	0.5％FS±1字(可省略) 0.2％FS±1字(请注明)

双回路测量显示控制仪型谱表

型号										说明
HR-WP-X	□□□	-□	□□	-□□	/□□	-□□	□□	□	□	双回路测量显示控制仪
外形尺寸	D823 S823 D923 D723 D423 S423									160×80mm（横式） 80×160mm（竖式） 96×96mm 72×72mm 96×48mm（横式） 48×96mm（竖式）
外形尺寸	TD823 TS823									160×80mm（横式）双回路双光柱 80×160mm（竖式）双回路双光柱
通讯方式		□								参见“通讯方式”
、二路报警变送输出方式			□□							参见“输出方式”
路输入类型				□□						参见“输入类型”
第二路输入类型					□□					参见“输入类型”
路报警方式						H/L H/L				上限或下限报警控制上限或下限报警控制
第二路报警方式							H/L H/L			上限或下限报警控制上限或下限报警控制
馈电输出								P 2P		一路DC24V输出二路DC24V输出
供电方式									W T	DC 24V供电(开关电源) AC 90～265V供电(开关电源)
测量									B	0.5％FS±1字(可省略) 0.2％FS±1字(请注明)

★输入类型：SL0=36为全切换(型号或要求的，请提供分度号或参考标准，订货时说明)

代码	分类	测量范围	代码	分类	测量范围
00	B	400～1800℃	15	0～100mV	-1999～9999字
01	S	0～1600℃	16	30～350Ω	-1999～9999字
02	K	0～1300℃	17	0～20mA	-1999～9999字
03	E	0～1000℃	18	0～10mA	-1999～9999字
04	T	-199.9～400.0℃	19	4～20mA	-1999～9999字
05	J	0～1200℃	20	0～5V	-1999～9999字
06	R	0～1600℃	21	1～5V	-1999～9999字
07	N	0～1300℃	22	0～10mA	-1999～9999字
08	Wre3-25	0～2300℃	23	4～20mA	-1999～9999字
09	Cu50	-50.0～150.0℃	24	0～5V	-1999～9999字
10	Cu100	-50.0～150.0℃	25	1～5V	-1999～9999字
11	Pt100	-199.9～650.0℃	26	±5V	-1999～9999字
12	BA1	-199.9～600.0℃	27	0～400Ω线性电阻	-1999～9999字
13	BA2	-199.9～600.0℃	28	信号	-1999～9999字
14	0～20mV	-1999～9999字	36	信号全切换
