数字/光柱显示控制仪

性能特点

  专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
  信号输入，通过菜单设置即可配接常用热工信号。
  可在线修改显示量程、变送输出范围、报警值及报警方式。
  软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
  数字化校准技术，无电位器等可调部件。
  热电偶冷端温度及热电阻引线电阻自动补偿。
  可对外接的二、三线制变送器提供配电功能。
  具备光电隔离的变送输出功能。
  具备光柱模拟显示功能。
  具备RS232或RS485通讯功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。

技术指标

特性	显示方式：以单排四位LED显示测量值(PV)，以单色光柱进行测量值百分比的模拟显示。显示范围：-1999～9999字。测量：±0.2%FS或0.5%FS；±0.1%FS（需特殊订制）。分辨率：±1字。报警方式：1-4路报警控制（下下限LL、下限L、上限H、上上限HH）LED指示。报警：±1字。保护方式：输入回路断线、输入信号超/欠量程报警；输入回路断线变送输出保持、、小可选设定方式：面板轻触式按键数字设定，设定值断电保存。
输入信号	热电偶：K、E、S、B、J、T、R、WRe3-25；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。热电阻：Pt100、Cu100、Cu50、BA2、BA1；引线电阻补偿范围≤15Ω。线性电阻：0～400Ω 远传电阻：30～350Ω(远传压力表) 直流电压：0～20mV、0～100mV、0～5V、1～5V、0～5V开方、1～5V开方、-5V～5V； -10V～10V、0～10V (订货时需指定，与其他信号不兼容)。直流电流：0～10mA、0～20mA、4～20mA、0～10mA开方、4～20mA开方。输入阻抗：电流信号Ri≥500KΩ。
输出信号	输出：同测量。电流信号：DC 4～20mA，负载电阻R≤500Ω；DC 0～10mA，负载电阻R≤750Ω。电压信号：DC 0～5V；DC 1～5V，负载电阻R≥250KΩ，否则不保证连接外部仪表后的输出准确度。报警输出：继电器控制输出---继电器ON/OFF带回差,触点容量---AC220V/1A；DC24V/3A （阻性负载）通讯输出：波特率---2400、4800、9600bps内部自由设定，采用MODBUS RTU通讯协议。配电输出：DC24±1V，负载电流≤30mA。
使用环境	环境温度：-10～55℃；环境湿度：≤85%RH；避免强腐蚀气体。耐压强度：输入/输出/电源/通讯相互之间 ≥1000V.AC/分钟。绝缘阻抗：输入/输出/电源/通讯相互之间 ≥100MΩ。交流电源：90～265V（开关电源），频率：50Hz/60Hz。直流电源：24V±2V（开关电源）。功耗：<5W。

HR-WP-X	C801/803/804/TC801/803/804系列（横式）	S801/803/804/TS801/803/804系列（竖式）
仪表外形
外形尺寸	宽×高×深：160×80×88mm	宽×高×深：80×160×88mm
开孔尺寸	单位：mm	单位：mm

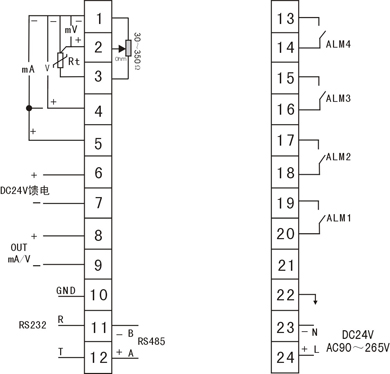

接线图	备注：上图为横式接线图，竖式接线图与其一样，只是方向向右顺时针旋转90℃。特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。
HR-WP-X	C901/903/904系列	S401/403/404系列（竖式）
仪表外形
外形尺寸	宽×高×深：96×96mm×112mm	宽×高×深：48×96×112mm
开孔尺寸	单位：mm	单位：mm
HR-WP-X	C901/903/904；S401/403/404系列

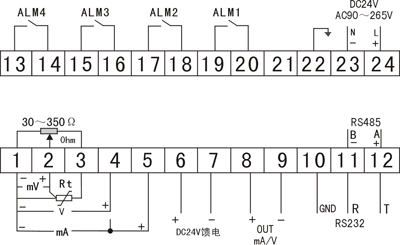

接线图	备注：特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

HR-WP-X	C401/403/404系列（横式）
仪表外形
外形尺寸	宽×高×深：96×48×112mm
开孔尺寸	单位：mm

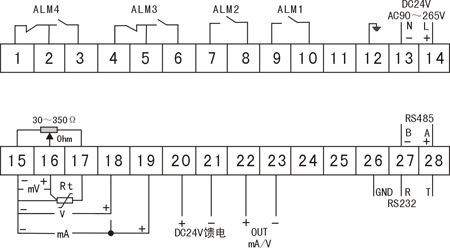

接线图	备注：特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。
HR-WP-X	C701/703/704系列
仪表外形
外形尺寸	宽×高×深：72×72×88mm
开孔尺寸	单位：mm
接线图	备注：特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。
HR-WP-X	C101/103系列
仪表外形
外形尺寸	宽×高×深：48×48×88mm
开孔尺寸	单位：mm

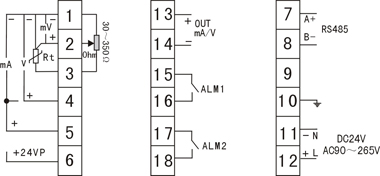

接线图	备注：特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

型谱表

　虹润牌测量显示仪型谱表

型号							说明
HR-WP-X	□	-□	□	-□□	-□	□	数字显示仪(无控制/报警)
外型尺寸	C101 C401 S401 C701 C801 S801 C901						48×48mm 96×48mm（横式） 48×96mm（竖式） 72×72mm 160×80mm（横式） 80×160mm（竖式） 96×96mm
外型尺寸	TC801 TS801						160×80mm（横式）单回路单光柱 80×160mm（竖式）单回路单光柱
通讯方式		□					参见“通讯方式”
变送输出方式			□				参见“输出方式”
输入信号类型				□□			参见“输入类型”
馈电输出					P		一路DC24V输出
供电方式						W T	DC24V供电（开关电源） AC90～265V供电（开关电源）
测量						B	0.5％FS±1字(可省略) 0.2％FS±1字(请注明)

虹润牌测量显示控制仪型谱表

型号									说明
HR-WP-X	□	-□	□	-□□	-□	□	□	□	数字显示三位式控制仪
外形尺寸	C103 C403 S403 C703 C803 S803 C903 TC803 TS803								48×48mm 96×48mm（横式） 48×96mm（竖式） 72×72mm 160×80mm（横式） 80×160mm（竖式） 96×96mm 160×80mm（横式）单回路单光柱 80×160mm（竖式）单回路单光柱
通讯输出方式		□							参见“通讯方式”
报警/变送输出方式			□						参见“变送方式”
输入信号类型				□□					参见“输入类型”
报警方式					H/L				上限或下限报警控制
第二报警方式						H/L			上限或下限报警控制
馈电输出							P		一路DC24V输出
供电方式								T W	AC90～265V供电（开关电源） DC24V供电（开关电源）
测量								B	0.5%FS±1字（可省略） 0.2%FS±1字（请注明）

虹润牌测量显示四限控制仪型谱表

型号									说明
HR-WP-X	□	-□	□	-□□	-□	□	□	□	数字显示仪（四限报警）
外形尺寸	C404 S404 C704 C804 S804 C904 TC804 TS804								96×48mm（横式） 48×96mm（竖式） 72×72mm 160×80mm（横式） 80×160mm（竖式） 96×96mm 160×80mm（横式）单回路单光柱 80×160mm（竖式）单回路单光柱
通讯方式		□							参见“通讯接口方式”
报警/变送输出方式			□						参见“变送输出方式”
输入信号类型				□□					参见“输入类型”
.第二报警方式					HH				上上限报警控制、上限报警控制
第三.第四报警方式						LL			下限报警控制、下下限报警控制
馈电输出							P		一路DC24V输出
供电方式								T W	AC90～265V（开关电源） DC24V供电（开关电源）
测量								B	0.5%FS±1字（可省略） 0.2%FS±1字（请注明）

　　备注：70、80、90系列供电方式可选线性电源─AC220V，50Hz，代号为“A”。

输入类型：SL0=36为全切换(特殊型号或要求的，请提供分度号或参考标准，订货时说明)

代码	分度号	测量范围	代码	分度号	测量范围
00	B	400～1800℃	15	0～100mV	-1999～9999字
01	S	0～1600℃	16	30～350Ω	-1999～9999字
02	K	0～1300℃	17	0～20mA	-1999～9999字
03	E	0～1000℃	18	0～10mA	-1999～9999字
04	T	-199.9～400.0℃	19	4～20mA	-1999～9999字
05	J	0～1200℃	20	0～5V	-1999～9999字
06	R	0-1600℃	21	1～5V	-1999～9999字
07	N	0-1300℃	22	0～10mA开方	-1999～9999字
08	Wre3-25	0～2300℃	23	4～20mA开方	-1999～9999字
09	Cu50	-50.0～150.0℃	24	0～5V开方	-1999～9999字
10	Cu100	-50.0～150.0℃	25	1～5V开方	-1999～9999字
11	Pt100	-199.9～650.0℃	26	±5V	-1999～9999字
12	BA1	-199.9～600.0℃	27	0-400Ω线性电阻	-1999～9999字
13	BA2	-199.9～600.0℃	28	特殊信号	-1999～9999字
14	0-20mV	-1999-9999字	36	信号全切换

　仪表通讯接口方式：

代码	0	2	8
通讯方式	无通讯	RS-232C通讯口	RS-485通讯口

NHR-5600系列流量积算控制仪

NHR-5600A-27/27/14/-0/X/2/X/2P-A

热电偶

HR-WRN-630

热电阻

HR-WZP-230

虹润仪表NHR-2200系列计时器

NHR-2200D-X/1/X/Y-D

虹润仪表维修费

维修费HR-LUGBDN80 /G/F/K

新虹润仪表维修费

维修费

虹润仪表NHR-1100系列简易型单回路数字显示控制仪

NHR-1100D-55-X/X/X-A

虹润仪表NHR-1100系列简易型单回路数字显示控制仪

1100D-27-X/1/P-A

虹润仪表数字/光柱显示控制仪

HR-WP-XC803-82-36-HL-A

新虹润仪表NHR-7700系列液晶多路显示仪

NHR-7710A-2-A-1P

SSR单色无纸记录仪

HR-SSRD84-02-36-HL-T-USB

有功/无功功率显示控制仪

HR-WP-W-XC801-02-AC0~5A/AC0-500V-T-W3A

虹润仪表数字/光柱显示控制仪

HR-WP-XC803-02-19-HL-P-A

新虹润仪表热电偶

HR-WRN-332

热电阻

HR-WZP-010

热电阻

HR-WZP-131M

热电偶

HR-WRN-332

虹润仪表NHR-5310单路控制

NHR-5310C-55/X-0/X/2/X/1P-A

虹润仪表数字/光柱显示控制仪

HR-WP-XTS804-01-36-HHLL-P-A

　报警/变送输出方式

代码	0	1	2	3	4	5	8
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	特殊规格
