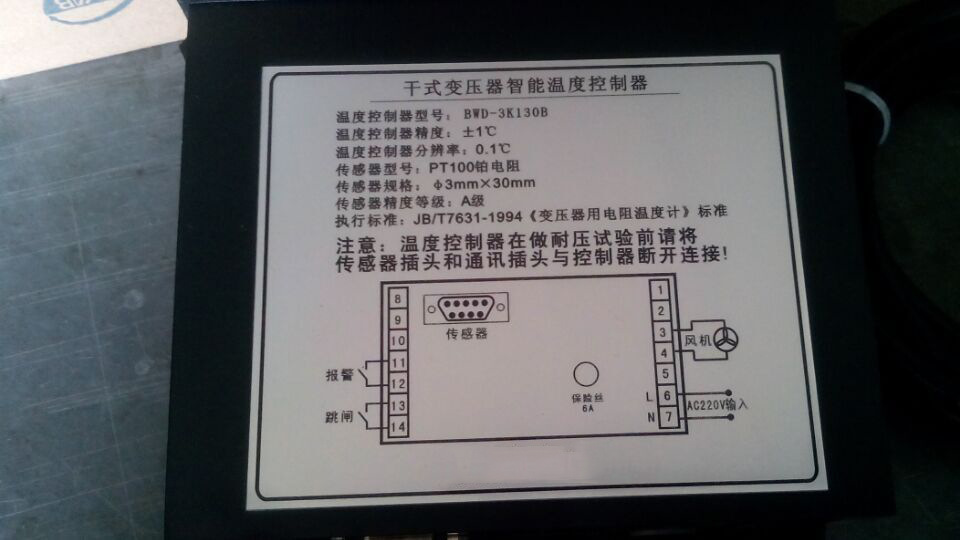

干式变压器温度控制器 BWD-3K130B 干变智能温控仪

干式变压器温度控制器，干变智能温控仪BWD-3K130B

BWD-3K130系列干式变压器温度控制器是专为干式变压器安全运行而研制生产的高新技术产品。该系列温度控制器采用单片机技术，利用预埋在变压器绕组测温孔中的铂热电阻来测量绕组的温度并进行数字显示，提供绕组超温报警、绕组超温跳闸以及传感器故障显示等功能，使您随时了解干式变压器运行的温度参数，还可以根据设定温度点自动启停风机对绕组进行风冷，有效地提高干式变压器运行的安全性、可靠性及使用寿命。同时产品还可以提供RS485通讯方式，可方便地与监控系统连接。

一，技术指标：

1、使用条件：环境温度 -10℃～﹢55℃

相对湿度 ＜95%

工作电压AC180V～240V

电源频率（50Hz～60Hz）±2Hz

2、测量范围： -30℃～200℃

3、分辨率：   0.1℃

4、测量： ±1%FS（温控器0.5级?传感器0.5级）

5、控制： 不附加误差

6、功耗：     ＜8W

7、传感器型号：Pt100

8、温控器重量：约1kg

9、外形尺寸：160mm×80mm×142mm（长×宽×深）

10、开孔尺寸：151＋1mm×76＋1mm

11、触点容量：冷却风机触点 10A/250VAC

超温报警触点10A/250VAC/28VDC

超温跳闸触点10A/250VAC/28VDC

12、电脑通讯功能：RS-485通讯，配接RS-485/232转换器，可运行在WINDOWS XP及相兼容的操作系统下，多可接32台温控器，通讯距离可达1200米，为用户提供极为友好的人机对话界面。

13、模拟电流输出：独立的4～20mA模拟工业标准电流输出功能（线性对应0.0℃～200.0℃），满足用户在远端对变压器温升的监测。

14、设计生产标准：JB/T7631-94《变压器用电阻温度计》。

二，型号简介：

三，产品功能说明：

1、巡回和显示：测量并巡回显示变压器三相绕组温度值，或只显示三相绕组中的一相绕组温度值，巡回显示时间约6秒。

2、冷却风机控制：当变压器三相绕组中任何一相绕组的温度值达到设定的风机启动温度值时，风机自动启动运行；当温度下降到设定的风机关闭温度值以下时，风机自动停止运行。

3、超高温报警：当变压器三相绕组中任何一相绕组的温度值达到设定的超温报警温度值时，温控器发出报警声，同时温控器的报警端子有一个开关信号输出给远方的控制中心启动报警电路。

4、超高温跳闸：当变压器三相绕组中任何一相绕组的温度值达到设定的超温跳闸温度值时，温控器的跳闸端子有一个开关信号输出给远方的控制中心启动跳闸电路。（为防止因偶然因素触发误跳闸，跳闸特设计约有5S延时）

5、故障报警：当传感器发生开路或短路故障时，相应的A、B、C相指示灯亮，温控器发出报警声，同时风机启动，温控器显示X- - LO或X- - HO（X表示故障相序，HO表示开路，LO表示短路）

6、手动控制风机 ：按温控器面板上的风机/移位键，风机启动运行，再按，风机停止运行；如手动启动风机运行后没有手动停止风机运行，风机则运行约15分钟后自动停止。

7、风机定时检测：为避免风机长时间不启动而锈蚀堵转损坏，温控器可根据设定的时间定时对风机检测保护，定时检测时间设置范围为0～199小时，每次检测风机运行的时间为2分钟。

8、控制功能模拟检测：可以输入一个在温控器测量范围内的模拟温度值，以检测温控器的设置控制参数是否正确（为避免引起变压器误跳闸，控制输出功能检测时不允许模拟超温跳闸信号输出）。

9、“黑匣子”功能：温控器断电数据保存，可连续记录温控器断电时刻测量的温度值和温控器的工作状态。

10、RS-485电脑通讯功能：通过控制软件并采用RS485/232转换器将温控器连接到控制中心的电脑，方便用户在控制中心的电脑上对变压器绕组的实时温度及温控器的工作状态进行监控。

11、4～20mA电流输出功能：温控器能同时输出三路独立的与变压器绕组温度相对应的4～20mA工业标准电流值。

12、温控器的参数设置均可通过面板上的按键直接设置，为防止闲杂人员设置，温控器设有操作密码，只有输入正确密码才能设置参数，否则只能查看。
