不锈钢巴歇尔槽/巴式计量槽/明渠流量计ZML-1D

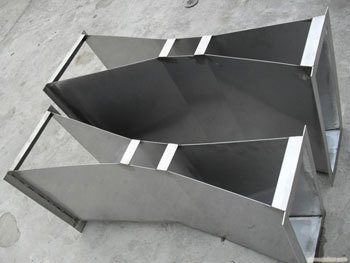

巴歇尔槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。我公司生产ZMM-D系列与明渠流量计配套使用的常用规格的巴歇尔槽。材质类型：玻璃钢、PVC、不锈钢。流量越大，相应增加壁厚。
一、结构示意图：
说明：
符号说明：b为喉道宽，B1为进水渠道宽，B2为出水渠道宽，L为喉道长，L1为收缩段，L2为扩散段，
堰槽修建及使用条件：B>=b，h/p<2.5，h>0.03m，p>0.1m
圆圈位置为探头安装位置示意图
二、技术参数：
1、技术参数：
序号 | 流量范围（吨/小时） | 适用渠道mm | 水位范围（mm） | 临界 | ||
Q（min） | Q（max） | >宽×高 | h（min） | h（max） | ||
1 | 0.3 | 19.4 | >200×250 | 15 | 210 | 0.5 |
2 | 0.6 | 47.5 | >250×300 | 15 | 240 | 0.5 |
3 | 2.8 | 115.6 | >300×600 | 30 | 330 | 0.5 |
4 | 5.4 | 399.6 | >450×800 | 30 | 450 | 0.6 |
5 | 9.0 | 903.6 | >600×1000 | 30 | 600 | 0.6 |
6 | 12.6 | 1440.0 | >1000×1200 | 30 | 750 | 0.6 |
2、常用规格尺寸：（单位：mm）
序号 | 喉道段 | 收缩段 | 扩散段 | 墙高 | 流量参数 | |||||||
b | L | N | B1 | L1 | La | B2 | L2 | K | D | C | n | |
1 | 25 | 76 | 29 | 167 | 356 | 237 | 93 | 203 | 19 | 230 | 217 | 1.550 |
2 | 51 | 114 | 43 | 214 | 406 | 271 | 135 | 254 | 22 | 260 | 435 | 1.550 |
3 | 76 | 152 | 57 | 259 | 457 | 305 | 178 | 305 | 25 | 460 | 638 | 1.550 |
4 | 152 | 305 | 114 | 400 | 610 | 407 | 394 | 610 | 76 | 610 | 1372 | 1.540 |
5 | 228 | 305 | 114 | 575 | 864 | 576 | 381 | 457 | 76 | 770 | 1927 | 1.530 |
6 | 300 | 600 | 230 | 780 | 1350 | 902 | 600 | 920 | 80 | 800 | 2444 | 1.521 |
3、成品尺寸：
序号 | 类型 | B值（mm） | 长*宽*高（mm） | 流量（m3）/小时 |
1 | 标准型 | 25 | 635*267*265 | 19.44 |
2 | 标准型 | 51 | 774*314*305 | 47.52 |
3 | 标准型 | 76 | 914*359*517 | 115.56 |
4 | 标准型 | 152 | 1525*500*730 | 399.6 |
5 | 标准型 | 228 | 1630*665*890 | 903.6 |
6 | 标准型 | 250 | 2845*980*1060 | 900 |
7 | 标准型 | 300 | 2870*940*1200 | 1440 |
8 | 标准型 | 450 | 2945*1120*1200 | 2268 |
9 | 标准型 | 600 | 3020*1300*1200 | 3060 |
10 | 标准型 | 750 | 3095*1480*1200 | 3960 |
11 | 标准型 | 900 | 3170*1660*1200 | 4500 |
12 | 标准型 | 1000 | 3200*1780*1250 | 5400 |
13 | 标准型 | 1200 | 3320*2020*1250 | 7200 |
14 | 标准型 | 1500 | 3470*2380*1250 | 9000 |
15 | 标准型 | 1800 | 3620*2740*1250 | 10800
|

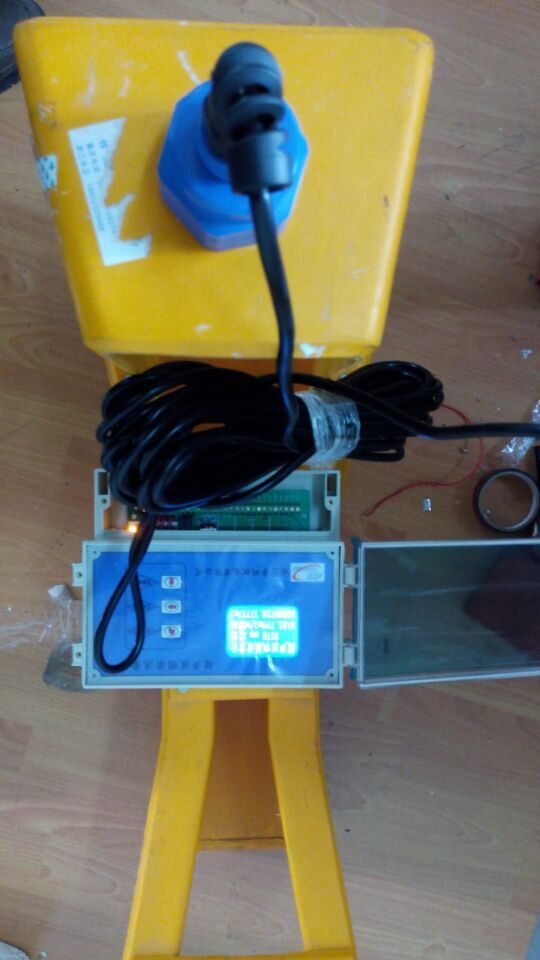

超声波明渠流量计污水流量计ZML-1D型
中文显示 自带RS485，4-20mA输出
范围:10升/秒～10立方米/秒(量程与配用堰槽有关)
· 累计流量范围:(满8位数回零重计)
· 流量误差与配用量水堰槽有关
配用三角堰:1～2% 配用矩形堰:1～4% 配用巴歇尔槽:3%
配用无喉道槽:4% 配用P-B槽:4%
超声波探头参数 | 流量积算仪参数 |
探头液位量程： 0.3~5.0 m 测量： ±0.25% X满量程 探头超声频率： 20k~43kHz 信号输出 4-20mA 探头显示： 4位高亮数码管 显示： 1mm 参数设置： 设置设备： 3位轻触键（A,B,C） 参数： 上下限报警 测量量程电流输出调节 数字滤波深度调节
| 流量量程： 本次累积流量: 0.0~ m3 历史累积流量: 0.0~256 m3 瞬时流量: 0.0~9999 m3/S 流量不确定度： 5% 配套量水堰槽： 直角三角堰，矩形堰，巴歇尔槽 信号输出 4路继电器 信号输入 4-20mA/0-5V/RS485 显示设备： 一组7位，两组4位数码管 可选设备： 微型打印机 12V蓄电池
|
主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量。由于这种仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性。
工作原理
明渠流量计仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。 常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽 使用超声波明渠流量计，安装时必须知道配用量水堰槽的水位-流量对应关系。 量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。 巴歇尔槽知道了喉道宽度b，就可以用相应的公式算出水位-流量对应关系。 直角三角堰和矩形堰也有相应的公式。但是还与安装的渠道尺寸有关。确定水位-流量关系时，三角堰与渠道宽B、开口角度、上游堰坎高度p有关。 矩形堰与渠道宽B、开口宽b、上游堰坎高度p有关。

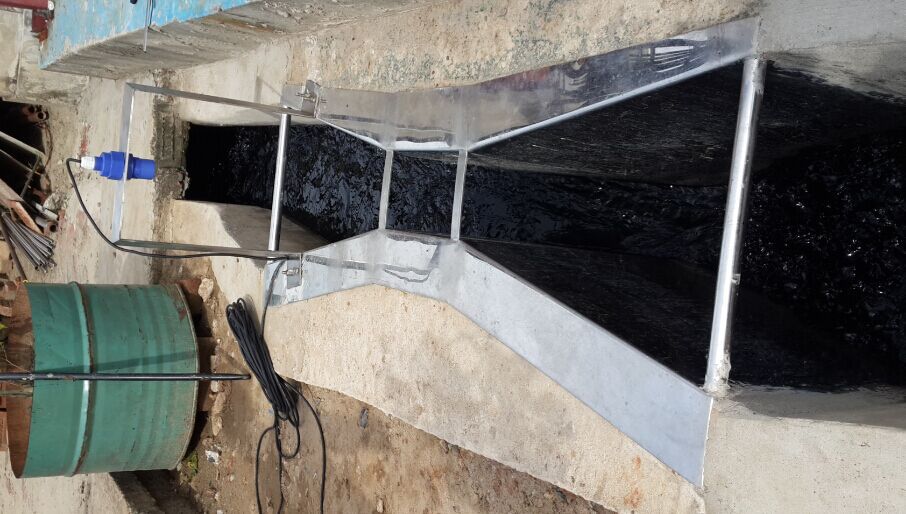

超声波测液位原理：本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方。探头对准水面。向水面发射超声波。
仪表的工作原理：仪表控制探头发射和接收超声波。测量声波传输时间测算液位mm。在通过查水位-流量表，把液位转成流量（单位：升/秒）。

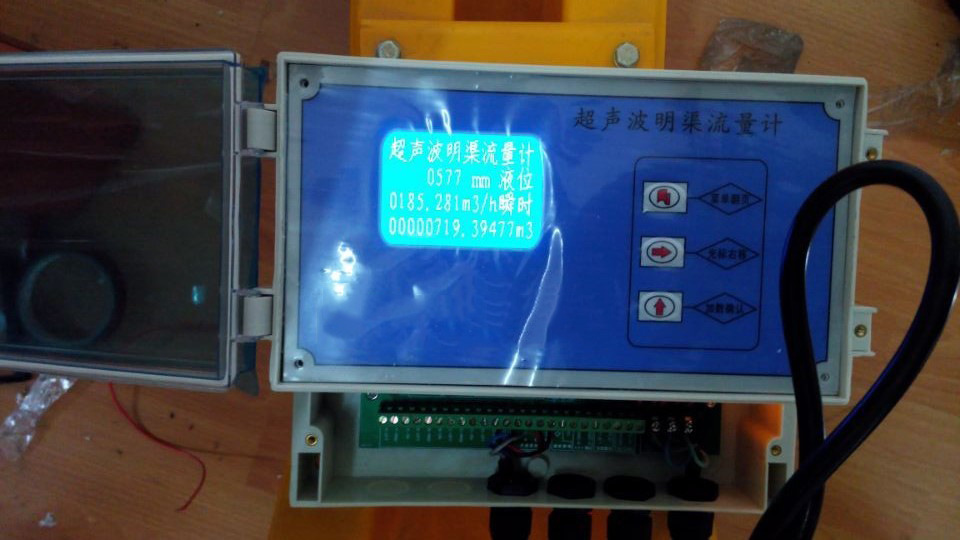

仪表显示：仪表显示液位高度、瞬时流量、仪表把瞬时流量按时间累加，得出累计流量。
仪表输出有，4～20mA电流模拟量；
继电器的开关量（需订货选择）；
RS485的数字信号；
技术指标
1. 流量量程：0.1升/秒～10米３/秒(由配用量水堰槽的规格决定)
2. 流量不确定度：5%
3. 超声波测距：2米
4. 探头盲区：0.4米(从探头的法兰盘起，0.4米内不能用于测量)
5. 测距误差：＜0.4% 或±3毫米（在1米量程内）
6. 水位分辨力：1毫米
7. 仪器防护：探头为可防水式不可以浸水；仪器为防尘式
8. 交流或直流供电： 交流：220V 50HZ 2W；
9.输出RS485， MODBUS-RTU,4-20mA
