SEMEM[_]SSH水水混合加热器

   SSH水水混合加热器

（行业《供暖通风设计手册》25年推荐）

一、SSH水水混合加热器  概述
    本水水混合加热器是水——水热交换中的设备。它可安装在管道上，具有压力损失小，低噪音，无振动热交换效率高，节约能源，节省投资等优点。可广泛应用于热水供暖系统中，尤其在集中供暖的热水锅炉房中应用，有突出的社会经济效益。

二、SSH水水混合加热器 结构原理
    本水水混合加热器器主要由混合管与壳体两部分组成。高温水通过呈拉伐尔状管的混合管，低温水从其四周通过混合管壁上的数量的斜孔进入混合管内，进行良好混合，以加热水的目的。

三、SSH水水混合加热器 工作特性
    本水水混合加热器内部属于变截面、交流量并伴随能量交换和转换的三元流动。混水加热过程遵守稳定流动的质量守恒、能量守恒和动量守恒的三个基本定律：
 1、质量守恒：
    Gr+Gh=Gg           Kg/h
 式中：Gr、Gh和Gg分别为高温水、低温水（回水）和混合水的流量。（下同）
 2、能量守恒：因冷热两流体在混水器中，热交换很快，本设备尺寸小，可忽略混水器中本体的热损失，因而具有：
    Gr.tr+Gh.th=Gg,tg
    式中tr、th、tg分别为高温水、低温水和混合水的水温。
 3、流量守恒：动量方程式略。
    本设备采用高温水——混合管——混合水出口呈轴向连为一体，高温水的压力稍低于低温水的压力，在管内两流体边流动相近，斜向混合，不产生撞击，因而噪声低，无振动，压力损失小。混合水出水口的压力略低于高温水进水口的压力，约1—2mH₂O。

四、SSH水水混合加热器 主要技术参数
  技术参数 说明：本产品可据用户要求，设计制造任一混合水流量的水水混合加热器。

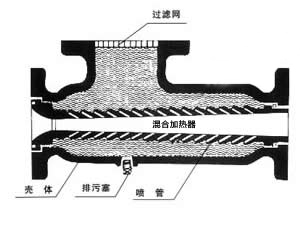

主要外型尺寸   mm（参图一）

五、SSH水水混合加热器 使用举例
    某集中供热热水锅炉房、安装热水锅炉SZL-7-1-115/70二台,采暖供回水95/70℃。每台热水锅炉在循环水泵间配装SSH-240型水水混合加热器二台,共设计参数如图二所示。
