概述
LIS8516E 是一款专用于 LED 恒流驱动的控制芯片，通过采用专有的初级侧 LED
恒流控制技术，使得系统架
构得到了程度的精简。它不但省去了传统二次侧控制所需的光耦和 431
等反馈器件，而且还进一步省
去传统初级侧控制架构中用于实现反馈的辅助绕组，反馈电阻以及为 IC
供电的整流二极管等无源器件，
使系统成本得到极大程度的降低。由于采用吸收回路供电，LIS8516E
系统的输出电压范围得到极大的拓宽，
同一驱动系统可以在全电压输入范围内驱动

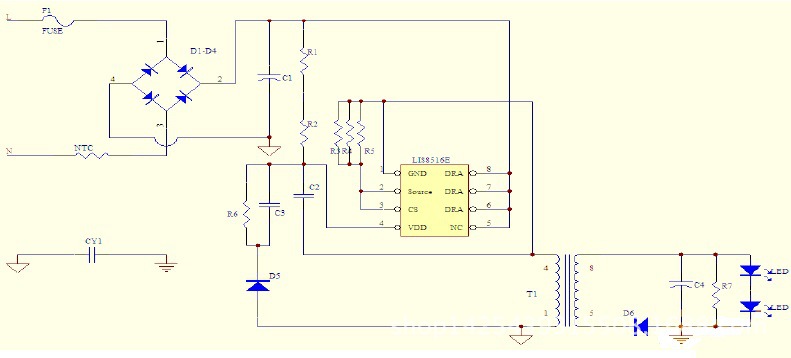

18-24WLED，方便系列机种应用。下图示出了这种芯片的典型
应用。LIS8516E
还集成了完善的保护功能，包括输入电流的逐周期过流保护，电流检测管脚的开路保护，
IC 过温保护，以及输出端的开路和短路保护等。
特性
去辅助绕组的采样及供电技术
新颖的数字电流环路控制技术
集成变压器感量补偿功能
集成前沿导通消隐功能（LEB）
集成频率抖动功能
超低工作电流（110uA）
超宽输出电压范围
芯片欠压和过压保护功能
逐周期初级侧峰值电流保护功能
输出开路，短路保护功能
过温保护功能
优化的恒流
优化的线电压及负载调整率
优化的电流温度系数
优化的系统成本
内置600V高压CoolMOS
DIP-8封装
推荐功率应用推荐功率应用输出功率
90VAC-264VAC18-24W
160VAC-264VAC24-32W
为了电路稳定, 变压器绕制工艺尽量参照原厂提供的方案.加Y电容可抗干扰提高电路
的稳定性
原装现货,欢迎惠顾,资料和方案(方案中包过pcb图,原理图,bom表,变压器绕制工艺)备索.
提供原厂技术支持
更多型号供参考
型号 控制方式 输出功率 MOS管 Mos管内阻 工作频率 备注说明
LIS8510/B PSR+CC 1-4W 内置 20欧 65KHz
SOP8封装 双绕组,线路简单,原边隔离AC-DC
LIS8511 PSR+CC 3-7W 内置 15欧 65KHz SOP8封装
双绕组,线路简单,原边隔离AC-DC
LIS8512/B PSR+CC 4-10W 内置 11.5欧 65KHz SOP8封装
双绕组,线路简单,原边隔离AC-DC
LIS8513/B PSR+CC 2-5W 内置 11.5欧 65KHz SOP8封装
双绕组,线路简单,原边隔离AC-DC EMI优化
LIS8514 PSR+CC 8-18W 内置 4欧 55KHz DIP8封装
双绕组,线路简单,原边隔离AC-DC
LIS8515 PSR+CC 12-24W 内置 2.8欧 55KHz DIP8封装
双绕组,线路简单,原边隔离AC-DC
LIS8516 PSR+CC 12-30W 内置 2.0欧 55KHz DIP8封装
双绕组,线路简单,原边隔离AC-DC
LIS8411 Buck+CC <150mA 内置 9欧 63KHz SOP8封装
线路简单,非隔离AC-DC
LIS8412 Buck+CC <360mA 内置 4欧 90KHz DIP8封装
线路简单,非隔离AC-DC
LIS8413/C Buck+CC <450mA 内置 2.8欧 90KHz DIP8封装
线路简单,非隔离AC-DC
LIS8614 Buck+CC <500mA 外置 -- 90KHz SOT23-5封装 线路简单,非隔离AC-DC
