- 厂家：HL
- 封装：SOT23-5
- 批号：16+
- 数量：400000
HL8188A是一款驱动高亮度 LED 的降压恒流驱动芯片， 外部采用极少的
元器件， 为 MR16 LED 灯杯、 LED 舞台灯、 车载 LED 灯、
太阳能 LED 灯和 LED 路灯提供一个极高性价比的解决方案。其输入电压范围从5V 到 40V，
输出电流通过采样电阻设定，单颗 LED
输出电流可达 800 毫安。LED 电流高达±3％。 可以通过 DIM 引脚接受 0.5-2.5V 的模拟调光以及频率范围很宽的PWM
调光。当 DIM 的电压低于 0.3V 时，功率开关关断，进入极低工作电流的待机状态。
内置功率开关，根据不同的输入电压，可以驱动多颗 1 瓦或
3 瓦的
LED，且包含过温保护、LED 短路和开路保护功能。
采用体积很小的 SOT23-5 封装。
特点：
极少的外部元件
5V 到 40V
的电压输入范围
±3%的输出电流
LED 开路保护
LED 短路保护
过温保护
输出电流
800mA
复用 DIM 模拟调光
复用 DIMPWM 调光
高达
97%的效率
输出可调的恒流控制方法
应用：
车载 LED 灯
LED 舞台灯
太阳能 LED
灯
LED 信号灯
LED 路灯
MR16/11 射灯代替卤素灯

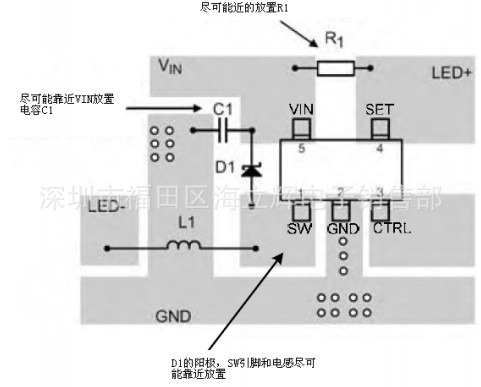

PCB板设计注意事项:
因工作频率比较高以及供电质量不理想可能对IC有影响,建议C1位置并联一个高频滤波瓷片电容
