3S压力开关是水处理上经常使用的高低压保护开关:
一般低压保护开关经常选用JC203(-0.5~3bar)JC206(-0.5~6bar),JC210(1~10bar)
高压保护开关一般选用:JC220(5~20bar),JC230(5~30bar),JC245(12~45bar)
高低压控制器的选择和使用:在开关的使用上,任何一种开关既可以做高压保护也可以做低压保护,关键是看实际使用的压力和如何接线。
3S压力控制器微动开关选用:单刀双掷,小巧灵活,性能。
高压保护开关的接线及说明:
连接① ⑤常闭点 ,在正常升压时,①-⑤接通(①-③不通)。压力升到设定上,①-⑤不通(①-③接通)。压力下降时,此时①-③接通,压力下降到下限设定点时。又切换为①-⑤接通(①-③不通)。降压停止,压力回升,则自动循环。
低压保护开关的接线及说明:
连接① ③常开点,使用情况同高压相反。如压力开关在使用过程中不清楚的地方可以咨询上海杉幸通用件有限公司的销售人员。

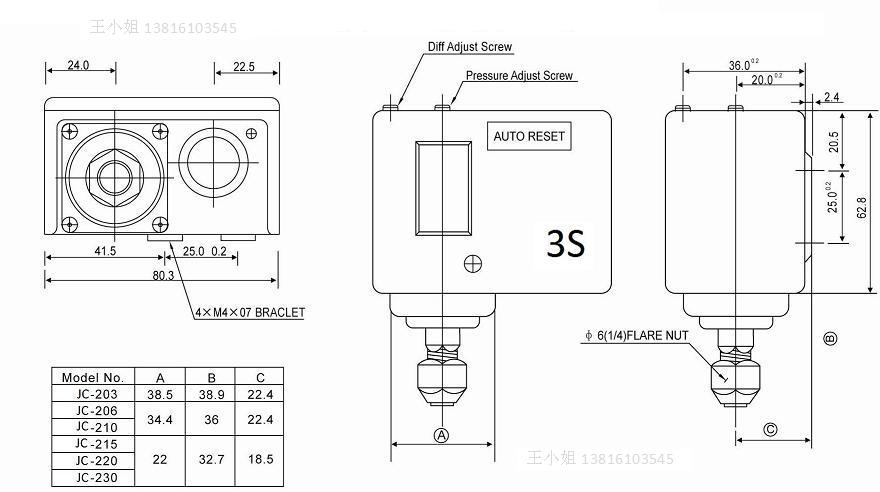

3S压力开关的连接方式:7/16”-20UNF即2分喇叭口。可以选配2分,3分,4分螺纹或其他公制螺纹。
3S压力控制器电性能参数
AC125V AC250V
非诱导电流10A5A
诱导电流8A4A
负载8.5A4.5A
开始40A20A
保护等级IP56IP56
3S压力开关的技术参数
型号 | 压力范围(bar) | 压差范围(bar) | 压力(bar) |
JC200 | -1~0 | 0.2~0.5 | 11 |
JC201 | -1~1 | 0.2~0.5 | 11 |
JC202 | -0.5~2 | 0.35~1 | 11 |
JC203 | -0.5~3 | 0.35~2 | 11 |
JC206 | -0.5~6 | 0.6~4 | 16.5 |
JC210 | 1~10 | 1~3 | 16.5 |
JC215 | 3~15 | 2~5 | 25 |
JC220 | 5~20 | 3~5 | 40 |
JC230 | 5~30 | 3~10 | 40 |
JC245 | 12~45 | 5~15 | 50 |
