美标碳钢截止阀

 美标闸阀－美标法兰闸阀生产厂家：温州瑞通阀门有限公司 产品介绍

•

•


• 材质： WCB A216碳钢

• 介质： 水,油品等

• 乃温度： 425

• 规格： 1/2"~20"

• 连接方式： 法兰

• 类型： 直通式

• 名称： 美标截止阀

• 品牌： 温州瑞通

• 压力： 150LB-900LB

• 标准： 美标

• 型号： J41H-150LB J41H-300LB J41H-600LB J41H-900LB

• 产品信息

•


•

• 产品细化

•


• 产品说明

• 名称 美标法兰截止阀

• 产地 温州瑞通阀门

产品实拍图

•

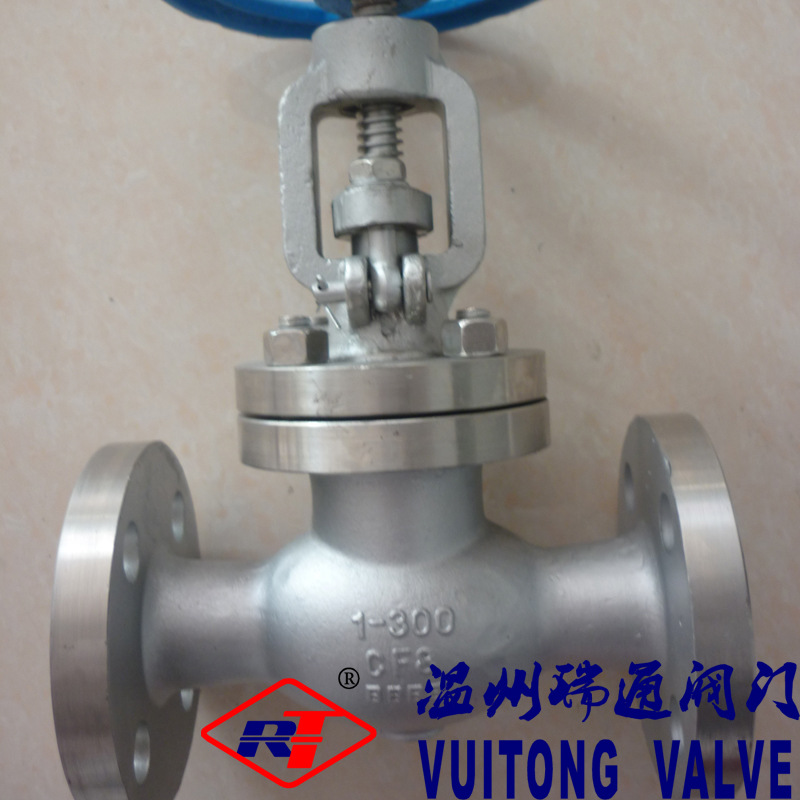

                 J41W-300LB不锈钢美标截止阀

•

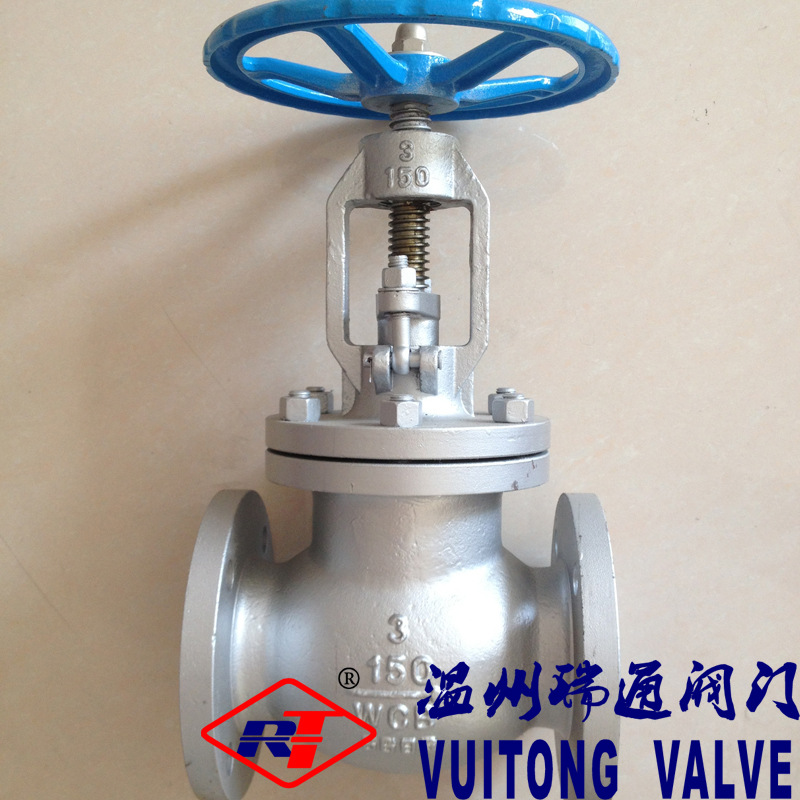

               J41H-150L碳钢美标截止阀

 产品特写图

•

                  J41W-300LB不锈钢美标截止阀

•

                      J41H-150L碳钢美标截止阀

 产品包装图

•

         美标截止阀

•

     美标法兰截止阀生产厂家

 美标法兰截止阀生产厂家

•


• 不锈钢-３０４-３１６

•

•


• vs

•


• 碳钢－ＷＣＢ-Ａ２１６

•

•


＊温馨提示

一、① 美标截止阀产品名称与型号

②美标截止阀 口径

③美标截止阀 是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定瑞通阀门公司  美标截止阀 型号，请按  美标截止阀 型号直接向我司销售部订购。

企业介绍

温州瑞通阀门有限公司坐落于龙湾温州东部，龙湾中心工业区，紧靠温州永强机场，龙湾万吨码头，交通便利。是一家集设计、开发、生产、销售于服务一体的的阀门制造企业。拥有完整、科学的质量管理体系。
         主营产品有美标 、日标、国标、德标等系列的 闸阀  截止阀 止回阀 球阀  蝶阀  过滤器 卫生级阀门管件等不锈钢 、碳钢阀门。产品可根据不同要求分别采用GB、JIS、API、ANSI、BS标准进行设计、生产和验收。可根据使用介质、温度不同及材料分别采用碳钢、不锈钢、低温钢、合金钢、、温钢等；广泛应用于化工、石油、轻工、食品、医药、等领域。产品除了内销外还远销东南亚、欧美等和地区，倍受客商的高度好评。
        企业推行现代化的管理模式，坚持“以质量求生存、以信誉求发展、以科技求"的经营理念，诚信务实、敢于，力求把产品质量控制到“瑞通"特色的高端合格产品。打造诚信为本，客户至上"的经营理念，将不断应用新技术、新工艺、新材料，积开发新品种为广大用户提供优质的阀门产品和更完善的今后服务。
   竭诚欢迎新老客户与我们携手合作，共创辉煌。

美标截止阀厂家－温州瑞通阀门有限公司 购买须知

• 1、美标闸阀尺寸参数－瑞通阀门



  美标法兰截止阀－主要尺寸和重量

  DN		150Lb 凸面法兰（RF) 主要尺寸Dimensions（mm）								重量 Weight
  mm	in	L	D	D1	D2	b	n-φd	H	D0
  15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
  20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
  25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
  32	11/4	140	117	89	63	16	4-16	280	160	19.5
  40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
  50	2	203	152	120.7	92	19	4-19	368	200	18
  65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
  80	3	241	190	152.4	127	24	4-19	411	250	41
  100	4	292	229	190.5	157	24	4-19	454	250	64
  125	5	356	254	216.0	186	24	8-22.5	455	350	86
  150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
  200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
  250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
  300	12	698	483	431.8	381	32	12-25.4	1231	600	350
  350	14	787	533	476.3	413	35	12-29	1450	600	460
  400	16	914	597	539.8	470	36.6	26-29	1645	600	590



  DN		300Lb 凸面法兰（RF) 主要尺寸Dimensions（mm）								重量 Weight
  15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
  20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
  25	1	203	123	89	51	17.5	4-19	283	160	16.8
  32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
  40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
  50	2	267	165	127	92	22.4	8-19	399	200	25
  65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
  80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
  100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
  125	5	400	279	235	186	35	8-22.5	614	350	96
  150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
  200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
  250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
  300	12	711	521	450.8	381	50.8	16-32	1231	600	472
  350	14	762	584	514.4	413	54	20-32	1450	600	715
  400	16	864	648	571.5	470	57.2	20-35	1645	600	920



  DN		600Lb 凸面法兰（RF）   主要尺寸Dimensions（mm）								重量 Weight
  mm	in	L	D	D1	D2	b	n-φd	H	D0
  15	1/2	165	95	66.5	35	14.5	4-16	285	100	7.8
  20	3/4	190	117	82.5	43	16	4-19	285	125	12.5
  25	1	216	124	89	51	17.5	4-19	313	160	17.5
  32	11/4	229	133	98.5	63	21	4-19	328	160	23.5
  40	11/2	241	156	114.3	73	22.5	4-22.5	365	180	38.5
  50	2	292	165	127	92	33	8-19	444	200	35
  65	21/2	330	190	149.4	105	36	8-22.5	483	250	50
  80	3	356	210	168.1	127	39	8-22.5	533	250	60
  100	4	432	273	216	157	45	8-25.4	622	350	110
  125	5	508	330	266.7	186	52	8-28.5	750	350	200
  150	6	559	356	292.1	216	55	12-28.5	800	450	230
  200	8	660	419	349.3	270	63	12-32	927	500	410
  250	10	787	508	431.8	324	71	16-35	1257	600	625
  300	12	838	559	489	381	74	20-35	1468	680	860

•


• 2、【美标截止阀】标准－瑞通阀门

  美标法兰截止阀主要有API和AE标准，ASTM，ASTM是材料标准，不是阀门本身的标准；按美国标准设计，制造，生产、检测的截止阀叫做美标截止阀。[1]

  名称	美标法兰截止阀
  设计标准	BS1873 JIS B2071-2081
  结构长度	ANSI B16.10，JI2002
  配管法兰	ANSI B16.5、JIS B2212-2214
  对焊端尺寸	ANSI B16.25
  检验与试验	API598、JIS B2003
  传动方式	手动、电动、伞齿轮动

•


•


• 3、【美标截止阀】优点－瑞通阀门

  美标法兰截止阀在管路中主要用来做切断、分配和改变介质的流动方向。闸阀是近年来被广泛采用的一种新型阀门，它具有以下优点：

  1． 流体阻力小，其阻力系数与同长度的管段相等。

  2． 结构简单、体积小、重量轻。

  3． 紧密，目前闸阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

  4． 操作方便，开闭，从全开到全关只要旋转90°，便于远距离的控制。

  5． 维修方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

  6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

  7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用， 球旋转90度时，在进、出口处应呈现球面，从而截断流动。

   ４、【美标截止阀】优点－瑞通阀门

•  启闭无摩擦。这一功能解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。

  2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能减少装置停车，降。

  3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用的问题。

  4、 低扭矩设计。结构设计的阀杆，配一个小手把阀门就能轻松启闭。

  5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有。

  6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不消除了流体对阀座局部的冲刷，也冲走了密封面上的聚积物，自清洁的目的。

  此类阀门安装在管道上要水平

•

•
