| 加工定制 | 否 | 品牌 | 瑞通阀门 | 型号 | H44W-150LB H44W-300LB H44W-600LB H44W-900LB |
| 种类 | 旋启式 | 材质 | 不锈钢,碳钢 | 连接形式 | 法兰 |
| 结构形式 | 旋启式 | 公称通径 | 50（mm） | 适用介质 | 水 |
| 形态 | 旋启式 | 压力环境 | 常压 | 标准 | 美标 |
| 流动方向 | 单向 | 驱动方式 | 压力 | 工作温度 | 常温 |
| 类型(通道位置) | 直通式 | 规格 | DN15,20,25,50,80,100,150 |
美标止回阀 美标碳钢止回阀 美标碳钢法兰止回阀 美标旋启式碳钢法兰止回阀产品介绍-瑞通阀门
产品特点
美标止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是介质倒流、泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。
产品信息-美标止回阀
名称： 美标法兰止回阀
品牌： 温州瑞通
型号：H44H-150LB/300LB/600LB/900LB
型式： 直通式
产品选型参考-瑞通阀门
产品加工流程简介-瑞通阀门
产品尺寸参考-瑞通阀门
NPS | DN | Cl 150Lb | WT(Kg) | ||||||
in | mm | L | D | D1 | D2 | b | Z-Φd | H | |
2" | 50 | 203 | 157 | 120.7 | 92 | 19.50 | 4-Φ19 | 161 | 17 |
21/2" | 65 | 216 | 178 | 139.7 | 105 | 22.5 | 4-Φ19 | 180 | 23 |
3" | 80 | 241 | 190.5 | 152.4 | 127 | 24 | 4-Φ19 | 190 | 33 |
4" | 100 | 292 | 229 | 190.50 | 157.2 | 24 | 8-Φ19 | 220 | 44 |
6" | 150 | 356 | 279 | 241.5 | 216 | 25.5 | 8-Φ22.5 | 257 | 78 |
8" | 200 | 495 | 343 | 298.5 | 270 | 29 | 8-Φ22.5 | 292 | 137 |
10" | 250 | 622 | 406 | 362 | 324 | 30.5 | 12-Φ25 | 350 | 207 |
12" | 300 | 698 | 483 | 432 | 381 | 32 | 12-Φ25 | 398 | 279 |
14" | 350 | 787 | 533 | 476.8 | 413 | 35 | 12-Φ29 | 445 | 387 |
16" | 400 | 864 | 597 | 539.8 | 470 | 37 | 16-Φ29 | 490 | 446 |
18" | 450 | 978 | 635 | 577.8 | 533 | 40 | 16-Φ32 | 520 | 621 |
20" | 500 | 978 | 698 | 635 | 584 | 43 | 20-Φ32 | 546 | 770 |
24" | 600 | 1295 | 813 | 749.3 | 692 | 48 | 20-Φ35 | 880 | 970 |
| |||||||||
2" | 50 | 267 | 165 | 127 | 92 | 22.5 | 8-Φ19 | 179.5 | 20 |
21/2" | 65 | 292 | 190 | 150 | 105 | 25 | 8-Φ22 | 190 | 24 |
3" | 80 | 318 | 210 | 168 | 127 | 29.0 | 8-Φ22.5 | 212.4 | 40 |
4" | 100 | 356 | 254 | 200 | 157 | 32.0 | 8-Φ22.5 | 246 | 51 |
6" | 150 | 445 | 317.5 | 269.7 | 216 | 37.0 | 12-Φ22.5 | 292 | 90 |
8" | 200 | 533 | 381 | 330 | 270 | 41.5 | 12-Φ25.5 | 328 | 175 |
10" | 250 | 622 | 444.5 | 387 | 324 | 48.0 | 16-Φ28.5 | 378.6 | 210 |
12" | 300 | 711 | 521 | 451 | 381 | 51.0 | 16-Φ32 | 420 | 286 |
14" | 350 | 838 | 584 | 514 | 54 | 54 | 20-Φ32 | 470 | 400 |
16" | 400 | 864 | 648 | 572 | 57 | 57 | 20-Φ35 | 530 | 550 |
18" | 450 | 978 | 711 | 629 | 60 | 60 | 24-Φ35 | 584 | 700 |
20" | 500 | 1016 | 775 | 686 | 64 | 64 | 24-Φ35 | 610 | 860 |
24" | 600 | 1346 | 914 | 813 | 70 | 70 | 24-Φ41 | 860 | 1931 |
| |||||||||
2" | 50 | 292 | 165 | 127 | 92 | 25 | 8-Φ19 | 203 | 34 |
21/2" | 65 | 330 | 190 | 150 | 105 | 29 | 8-Φ22 | 229 | 45 |
3" | 80 | 356 | 210 | 168 | 127 | 32 | 8-Φ22 | 235 | 63 |
4" | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 286 | 114 |
6" | 150 | 559 | 356 | 292 | 216 | 48 | 8-Φ29 | 330 | 207 |
8" | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ29 | 381 | 387 |
10" | 250 | 787 | 508 | 432 | 324 | 64 | 12-Φ32 | 457 | 580 |
12" | 300 | 838 | 559 | 489 | 381 | 67 | 16-Φ35 | 584 | 778 |
14" | 350 | 889 | 603 | 527 | 413 | 70 | 20-Φ38 | 635 | 9869 |
16" | 400 | 991 | 686 | 603 | 470 | 76 | 20-Φ41 | 684 | 1380 |
产品实物图-瑞通阀门

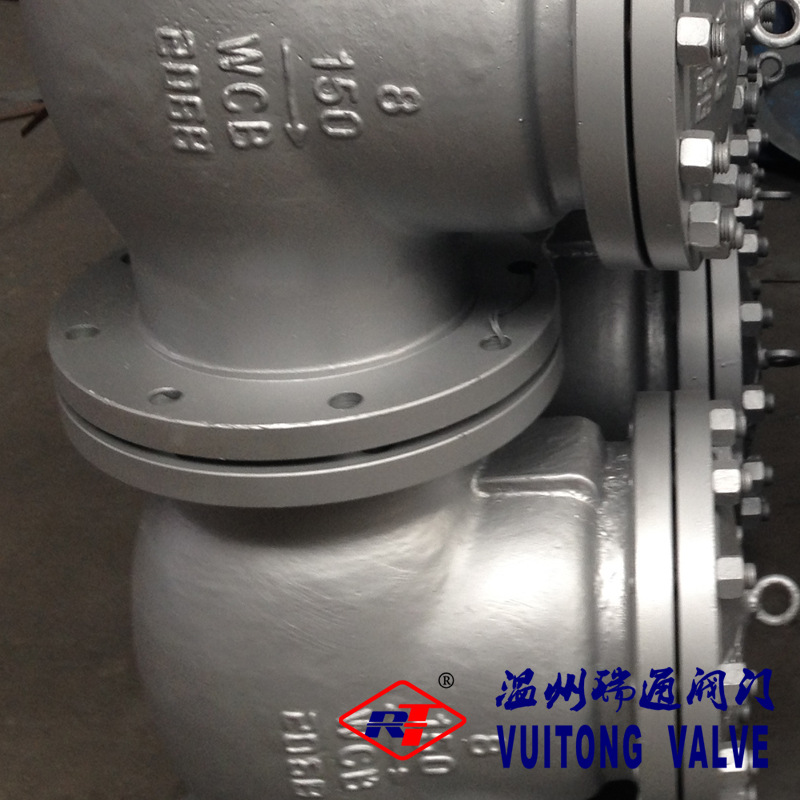

产品生产实物图

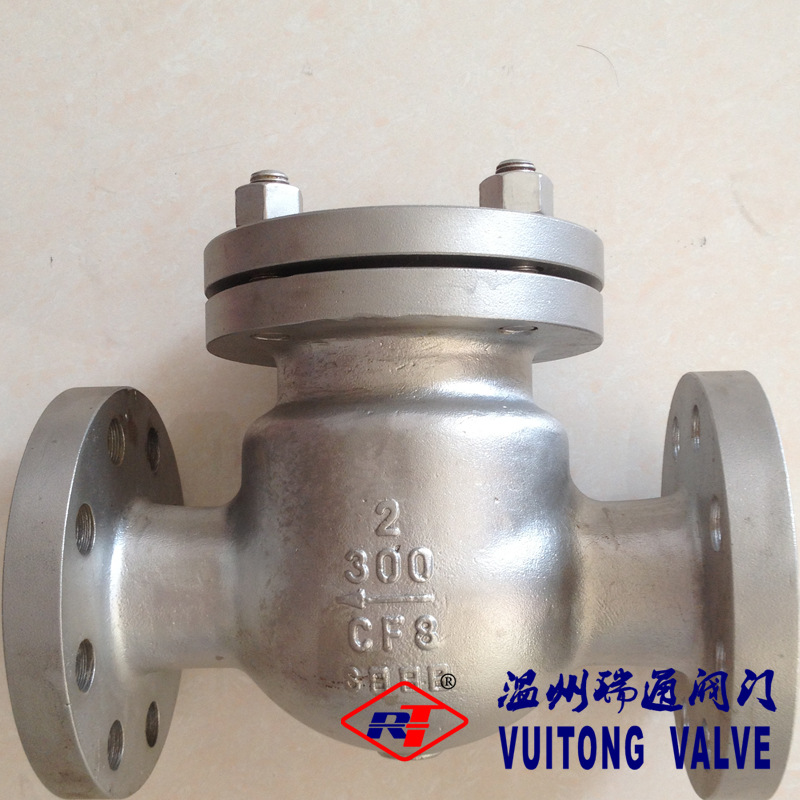

产品实物图
公司简介-瑞通阀门
温州瑞通阀门有限公司坐落于龙湾温州东部，龙湾中心工业区，紧靠温州永强机场，龙湾万吨码头，交通便利。是一家集设计、开发、生产、销售于服务一体的的阀门制造企业。拥有完整、科学的质量管理体系。
主营产品有美标 、日标、国标、德标等系列的 闸阀 截止阀 止回阀 球阀 蝶阀 过滤器 卫生级阀门管件等不锈钢 、碳钢阀门。产品可根据不同要求分别采用GB、JIS、API、ANSI、BS标准进行设计、生产和验收。可根据使用介质、温度不同及材料分别采用碳钢、不锈钢、低温钢、合金钢、、温钢等；广泛应用于化工、石油、轻工、食品、医药、等领域。产品除了内销外还远销东南亚、欧美等和地区，倍受客商的高度好评。
企业推行现代化的管理模式，坚持“以质量求生存、以信誉求发展、以科技求”的经营理念，诚信务实、敢于，力求把产品质量控制到“瑞通”特色的高端合格产品。打造诚信为本，客户至上”的经营理念，将不断应用新技术、新工艺、新材料，积开发新品种为广大用户提供优质的阀门产品和更完善的今后服务。
竭诚欢迎新老客户与我们携手合作，共创辉煌。
企业证书/检测-瑞通阀门
购买须知-瑞通阀门
1、购买流程-瑞通阀门
一、① 美标法兰止回阀 产品名称与型号
②美标法兰止回阀 口径
③美标法兰止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定瑞通阀门公司 美标法兰止回阀型号，请按 美标法兰止回阀型号直接向我司销售部订购。
