Φ1000拍门

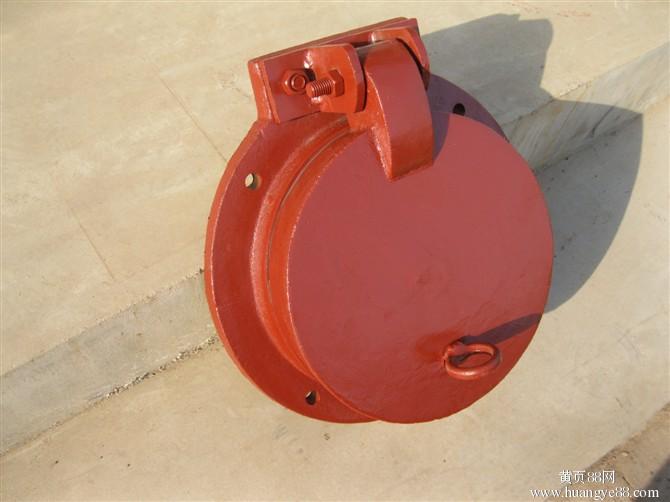

铸铁拍门结构与工作原理：由阀座、阀板、密土封圈、铰链四部分构成。铸铁拍门用于单向水流的圆形和方形出水口，结构严密，工作，无需人力操作启闭力来自水源压力，当拍门内的水压大于拍门外侧压力则开启；反之则关闭。
  铸铁拍门的优点主要有以下几个方面的内容：

1,铸铁拍门阀整体材质为FRP,耐腐蚀,氧化,耐老化。

2,铸铁拍门阀整体使用FRP材质,重量轻,水头损失小,技术性能更出色。

2,铸铁拍门阀外表光滑美观,适合在景观工程,商业区,居民区使用。

2,铸铁拍门阀体性成型,相比同类产品普遍采用的粘合生产工艺, 更坚固耐用。

3,铸铁拍门阀板为箱子结构,整体密度进一步降低,降低开启压力。

4,铸铁拍门箱子式阀板配有进水口和出水口,方便用户根据使用现场情况灵活调整阀板整体密度,从而调整小开启压力。

5,铸铁拍门螺杆,螺母,堵头为SS304材质,腐蚀,降低污染, 阀盖内嵌螺母为铜材质。
圆形铸铁拍门方形拍门运行时阻力小，开启角度大，闭门时撞击力小，消除了水锤和出水时产生的漩涡；无需、手、电、气、液控制，不要人工操作，节省大量人力物力，泵站运行性和装置效率，降低运行维护成本，降低泵站耗能。
铸铁拍门的主要技术特点表现在以下三个方面：
   1、无需任何启闭装置，能自动关闭。型侧开式拍门与悬挂式拍门相比显著的特点是：将阀体铰轴竖向布置，并设计了一个倾斜角度，利用门重分力作闭门的动力，不管大、中、小通径拍门，均无需任何启闭装置。
   2、铸铁拍门稳定，。型侧开式拍门运行时阻力小，开启角度大，闭门时撞击力小，消除了水锤和出水时产生的漩涡；无需、手、电、气、液控制，不要人工操作，节省大量人力物力，泵站运行性和装置效率，降低运行维护成本，降低泵站耗能。在实际运行中经检测测试中心测试，型侧开式拍门比悬挂式拍门节约电能22.5﹪
   3、铸铁拍门维护方便，使用寿命长。拍门的阀轴为不锈钢材料，轴销座为铜合金墨润滑轴承，不会锈蚀，密封，门座为碳钢材料；产品结构简单合理，运行轨迹，使用寿命可达30年以上，且维护方便。
铸铁拍门的螺栓或膨胀丝采用不锈钢或经过腐处理的碳钢，密封件采用橡胶或橡胶垫片。铸铁拍门的公称压力为0.1MPa-1.0MPa，适用温度≦50℃。铸铁拍门中心与流道中心允许偏差不应大于3.0 mm；四周应留有400 mm的安装空间，拍门出口下方做成1：5的斜坡。
  铸铁拍门在安装的过程中要注意以下几个方面的事项：

1、拍门安装时，注意拍门 倾角和设计一致。基础预埋件的尺寸和螺孔分布应与拍门法兰件的法兰尺寸、螺孔分布一致。
2、铸铁拍门安装并排安装于基础同一立面时，两拍门之外形间距应保持≥10cm为宜。
3、当拍门安装于封闭型压力水箱时，拍门装入口尺寸应大于拍门的小外形尺寸为宜。
4、当实际工况需基础预埋时，我司可先行约定交付预埋制件和图纸，不影响施工进度。
5、泵站改造更换拍门时，请在订货时选好。
   关于铸铁拍门的选型订货说明：

1、因用户实际工况规格不同，具体尺寸您可依据公式计算。并与我们联系；
2、因用户实际工况规格不同，实际外形尺寸与图示公式计算结果有可能要小，但实际外形尺寸不会过图示公式计算结果，您可与我们联系，均以实际尺寸为准；
