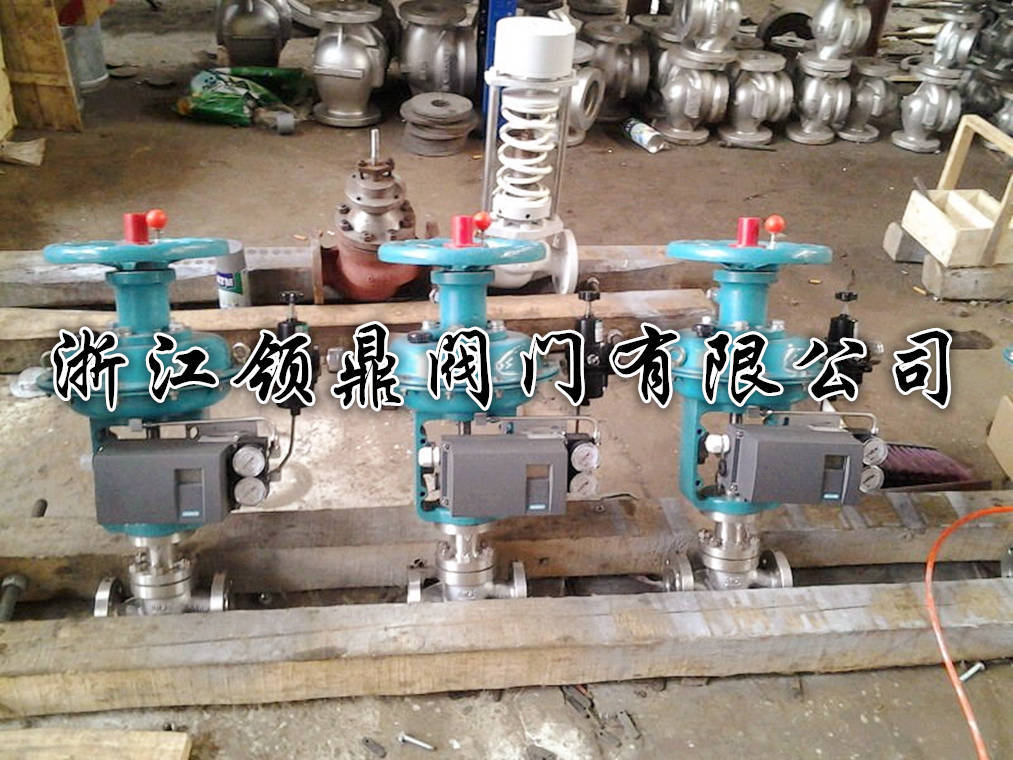

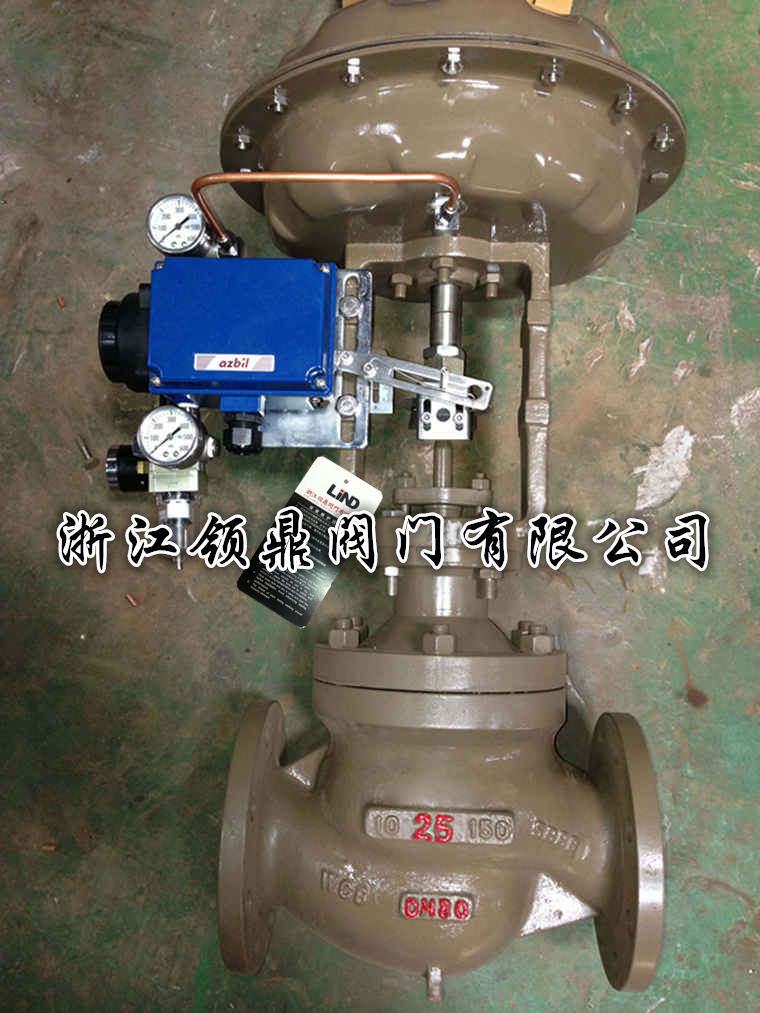

ZJHP气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。
本产品操作稳定,具有的动作特性,微小的阀座泄漏、的流量特性、宽大的可调范围等特点。它将以的优点在广泛应用中取得高质量的控制效果。
产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。
主要件材料
| 件名称 | 材料 | 温度范围 |
| 阀体上阀盖 | HT200 | -20～200℃ |
| ZG230-450 | -40～450℃ | |
| ZG1Cr18Ni9Ti | -250～550℃ | |
| ZG0Cr18Ni12Mo2Ti | -250～550℃ | |
| 阀芯、阀座 | 1Cr18Ni9 | -250～550℃ |
| 0Cr18Ni12Mo2Ti | -250～550℃ | |
| 填 料 | 聚四氟乙烯 | -40～200℃ |
| 膜 片 | 丁晴橡胶夹增强涤沦织物 | |
| 压缩弹簧 | 60Si2Mn | |
| 膜 盖 | A3 |
调节机构主要技术参数
| 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
| 阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可与本公司 商洽生产 | |||
| 额定流量 系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||
| 公称压力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
| 流量特性 | 直线、等百分比、快开型 | |||||||||||||||||||
| 介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，订货-100～600℃ | |||||||||||||||||||
| 法兰标准 | 合78-59、79-59标准，可按/79.1-94、/79.2-94、ANSI、JIS、DIN 等标准订货生产 | |||||||||||||||||||
| 阀体材质 | PN (MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||||
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 阀体型式 | 直通单座铸造球型阀 | |||||||||||||||||||
| 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | |||||||||||||||||||
| 可调比R | 50:1 | |||||||||||||||||||
| 气源接头 | M16×1.5 | |||||||||||||||||||
注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。
执行机构主要技术参数
| 型号 | ZHA-22 ZHB-22 | ZHA-23 ZHB-23 | ZHB-34 ZHB-34 | ZHA-45 ZHB-45 | ZHA-56 ZHB-56 |
| 面积cm2 | 350 | 350 | 560 | 900 | 1600 |
| 行程mm | 16 | 25 | 40 | 60 | 100 |
| 弹簧范围KPa | 20～100(标准):40～200; 80～240; 20～60; 60～100 | ||||
性能指标
| 项目 | 指标值 | 项目 | 指标值 | ||||
| 基本误差% | 不带 | ±5.0 | 始 终 点 偏 差 % | 气关 | 不带 | 始点 | ±5.0 |
| 带 | ±1.0 | 终点 | ±2.5 | ||||
| 回差% | 不带 | ≤3.0 | 带 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带 | ≤1.0 | 气开 | 不带 | 始点 | ±2.5 | ||
| 终点 | ±5.0 | ||||||
| 区% | 不带 | ≤3.0 | 带 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带 | ≤0.4 | 允许泄漏量L/h | 1×10-4×阀额定容量 | ||||
| 额定行程偏差% | ±2.5 | ||||||
注：本产品执行GB/T4213-92标准。
允许压差 MPa
| 开关方式 | 执行机构型号 | 弹簧范围KPa | 气源压力KPa | 需要附件 | 公称通径(阀座直径)mm | |||||||||||||||
| 25 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||||||
| (10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | |||||||||||||
| 气 关 | ZHA -22 | 20～100 20～100 40～200 | 140 250 140 | P P P或R | 6.4 6.4 6.4 | 5.94 6.4 6.4 | 3.34 6.4 6.4 | 3.34 6.4 6.4 | 2.14 6.4 6.4 | |||||||||||
| ZHA -23 | 20～100 20～100 40～200 | 140 250 400 | P P P或R | 1.31 6.09 6.4 | 0.84 3.9 5.26 | 0.53 2.5 3.39 | ||||||||||||||
| ZHA -34 | 20～100 20～100 40～200 | 140 250 400 | P P P或R | 0.51 2.36 3.21 | 0.33 1.56 2.12 | 0.21 1.0 1.35 | ||||||||||||||
| ZHA -45 | 20～100 20～100 40～200 | 140 250 400 | P P P或R | 0.22 1.02 1.39 | 0.15 0.71 0.97 | 0.08 0.40 0.54 | ||||||||||||||
| ZHA -56 | 20～100 20～100 40～200 | 140 250 400 | P P P或R | 0.06 0.37 0.51 | 0.04 0.25 0.36 | |||||||||||||||
| 气 开 | ZHB -22 | 20～100 40～200 80～240 | 140 250 400 | P P或R P | 4.46 6.4 6.4 | 3.09 6.4 6.4 | 1.98 5.94 6.4 | 1.11 3.34 6.4 | 0.71 2.14 4.99 | |||||||||||
| ZHB -23 | 20～100 40～200 80～240 | 140 250 400 | P P或R P | 0.44 1.37 3.05 | 0.28 0.84 1.95 | 0.18 0.53 1.25 | ||||||||||||||
| ZHB -34 | 20～100 40～200 80～240 | 140 250 400 | P P或R P | 0.17 0.51 1.18 | 0.11 0.33 0.78 | 0.07 0.21 0.5 | ||||||||||||||
| ZHB -45 | 20～100 40～200 80～240 | 140 250 400 | P P或R P | 0.07 0.22 0.51 | 0.05 0.15 0.35 | 0.028 0.08 0.20 | ||||||||||||||
| ZHA -56 | 20～100 20～100 40～200 | 140 250 400 | P P P或R | 0.03 0.09 0.20 | 0.02 0.06 0.14 | |||||||||||||||
注：1)P-阀门;R-压力继动器;
2)允许压差为阀关闭P2=0状态下,P的值;
3)如果允许压差不清楚或工作压差出列表范围请与我们联系。
可配附件：
、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
| DN | L | H | H1 | 质量(kg) | φA | |||||||
| PN16 | PN40 | PN64 | 普通 | 高温 | PN6 | PN16 | PN40 | PN64 | PN6 PN16 | PN40 PN64 | ||
| 20 | 181 | 194 | 206 | 398 | 548 | 45 | 52 | 65 | 19 | 23 | 285 | |
| 25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | ||
| 40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | ||
| 50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
| 65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | |
| 80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
| 100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
| 150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
| 200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | ||
| 250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | |
| 300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | ||
订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.信号压力、弹簧范围，4.流量特性，
5.阀的开关型式，6.阀体、阀芯材料，7.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的为您审核把关。
