产品品牌: 包 装: 3000 PCS / 盘 电 流：150 mA 电 压：3.0－3.6 V 功 率：0.5 W 色 温：10000-12000 K 光 强：50-55 LM 产品用途：照明和显示、指示。例如LED灯、LED手电筒，LED装饰品、LED室外大屏幕、LED滚动字幕广告牌 LED背光源液晶电视、电器、玩具上的LED发光指示灯。 SMD LED产品使用须知 LED是电流驱动元件，电压的细微变化会产生较大的电流波动,导致元件遭到破坏。客户应使用电阻串联作限流保护。 为了多颗LED并联使用时光色一致，建议每条支路使用单独电阻,过高的环境温度会影响LED的亮度以及其他性能,所以为能使LED有较好的性能表现应远离热源。 光电参数公差： 正向电压REF / VF：+ 0.02V 亮度CAT / IV：+ 11% 波长HUE / WLD：+ 1nm 存储注意事项： 1.未打开原始包装的情况下，建议储存的环境为:温度: 5℃~30℃；湿度: 85%RH以下。 2.打开原始包装后，建议储存环境为： 温度5~30°C；湿度60%以下。 3. LED是湿度敏感元件，为避免元件吸湿，建议打开包装后，将其储存在有干燥剂的密闭容器内，或者储存在氮气潮柜内。 4.打开包装后，元件应该在168小时（7天）使用；且贴片后应尽快做焊接。 5.如果干燥剂失效或者元件暴露于空气中过168小时（7天），应作处理。 烘烤条件：60℃，24小时。 D静电护 LED（是InGaN结构的蓝色、翠绿色、紫色、白色、粉红色LED）是静电敏感元件,静电或者电流过载会破坏LED结构。LED受到静电伤害或电流过载可能会导致性能异常，比如漏电流过大,VF变低,或者无法点亮等等。所以请注意以下事项： 1.接触LED时应佩戴静电腕带或者静电手套。 2.的机器设备、工制具、工作桌、料架等等，应该做适当的接地保护（接地阻值10Ω以内）。 3.储存或搬运LED应使用静电料袋、静电盒以及静电周转箱，严禁使用普通塑料制品。 4.建议在作业过程中，使用离子风扇来压制静电的产生。 5.距离LED元件1英尺距离的环境范围内静电场电压小于100V。 清洗注意事项 建议使用异丙醇等醇类溶液清洗LED，严禁使用腐蚀性溶液清洗。 焊接 回流焊焊接条件参考页温度曲线。 回流焊焊接次数不得过两次。 只建议在修理和重工的情况下使用手工焊接；焊接温度不应过300度，且须在3秒内完成。烙铁功率应不过30W VF代表正向电压，一般小功率led红、黄、橙、黄绿的vf是1.8-2.4v，纯绿、蓝、白的VF是3.0-3.6v。IF是正向电流，一般小功率led的IF都是20mA。 外形尺寸及建义焊盘尺寸：
公差：如无标注则为+0.10 mm 建议焊接温度曲线图：
如有需要其他详细资料，请与我们的工作人员取得联系 深圳市雷硕光电子科技有限公司真诚期待您合作！ |

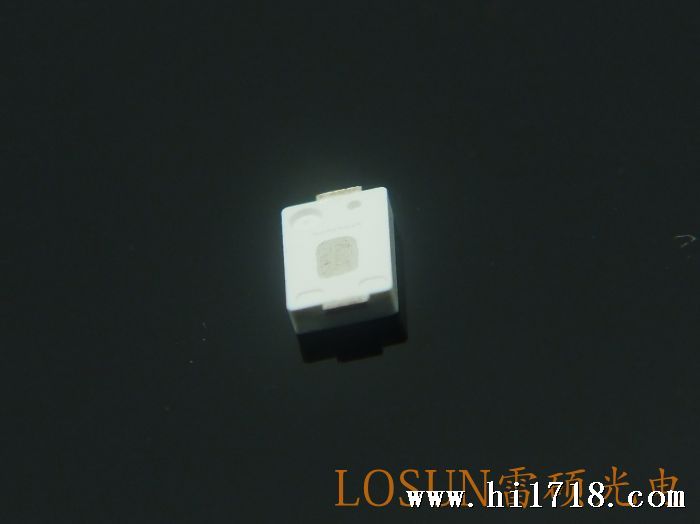

产品实物图，100%实物拍摄！
