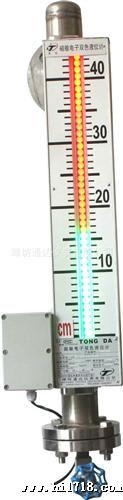

UZD系列磁敏电子双色液位计
概述：
UZD系列磁敏电子双色液位计是本公司新研发的产品，由于采用半导体LED发光器件，具有亮度高、红绿双色显示、可视距离远、标尺刻度更清晰、显示范围大；尤其在环境烟尘大，含有微细铁屑的钢铁企业，如果采用磁翻板液位计，由于磁吸附作用，微细铁屑把磁翻板的红、绿颜色覆盖，无法观察液位，采用磁敏电子双色液位计能的克服这个问题。采用红、绿光柱显示液位，白天观察距离60m，夜间可达200m以上，液位以上LED红色显示，液位以下LED绿色显示，红色显示汽相，绿色显示液相，红绿交界处就是容器内的实际液位，一目了然。可替代传统各种现场显示液位计，广泛应用于工业生产过程。
应用领域
主要适用于钢铁、石油、电力、化工、食品、医药、消、船舶、化学纤维行业，用以测量有压或开口容器内液体的液位。因采用自身光源LED显示，更适宜在光线暗，粉尘较严重的场所中应用。
工作原理：
非磁性传感器管通过上下法兰与液体容器连通，在传感器管内装有一个磁性浮子，浮子根据介质的比重设计，浮子内磁钢与容器内液面等高，液位显示盒内感磁部件和LED双色发光管上下有序排列，与磁场相对应的感磁部件受磁后，触发相应的电路，无水全红，满水全绿；红色显示汽相，绿色显示液相，红绿交界处就是容器内的实际液位，液绿汽红，一目了然。
产品特点：
1、 汽红水绿，显示清晰，观察角度大，可视距离远
2、 本体选用优质不锈钢制造，液位计显示装置与容器内的介质不接触，无泄露，适宜于一、二、三类压力容器使用。并对内装易燃、有毒和腐蚀性介质的容器。
3、 显示量程大，设计压力高，使用范围广。
4、 密封面比传统的玻璃液位计减少95%的漏点，克服了石油、化工、医药等行业压力容器与液位计连接的跑、冒、滴、漏等薄弱环节。
5、可配套输出4—20mA标准信号，实现液位的远传显示和容器群液位的集中监测控制；亦可实现水位自动调节、连锁保护。
技术参数
公称压力：0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0 MPa
介质温度： -40℃～450℃
介质密度：≥0.45g/cm3
过程连接：按技术参数；
法兰材质：碳钢、不锈钢
法兰安装中心距：普通型：L=500—6000mm（任选）
锅炉型：300、350、440、500、600、1000mm
显示范围：法兰中心距减10cm
传感器材质：304、316，PP，玻璃钢，304内衬聚四氟乙烯
磁浮子材质：304、316、钛合金
显示颜色：汽红、液绿
电源电压：AC36V或AC220V
输出信号：4～20mA标准信号
适用介质：水、蒸汽、酸、碱、油、氨、苯
安装使用：
1、本产品须垂直安装，偏差为≤3o，通过法兰与容器连接
2、液位计周围20cm距离内不得有铁、磁性物质
3、将传感器与所测容器连接，在传感器排污法兰下端安装一个DN15的阀门并与原液位计排污管路连通
4、接通电源AC220V（或AC36V），此时液位计显示应为全红
5、先打开上阀，然后缓慢打开下阀，尤其是该液位计用在压力较高的压力容器上时（如电 站锅炉），须缓慢地注入压力，以浮子突然受压损坏，使介质慢慢流入传感器，观察液位显示，由红变绿逐个转换。
6、液位显示调整：把容器液位上升至正中，上下移动本液位计显示盒与之相，左右移动调至便于观察的方位，然后将上下固定环拧紧，即可投入使用。
