BP3309

原边反馈单级有源PFC LED驱动芯片

特点:	应用:
单级、有源功率因数校正，高PF值，低THD	GU10/E27 LED 球泡灯、射灯
原边反馈恒流控制，无需次级反馈电路	LED PAR30/PAR38
快LED 启动( <200ms @85Vac)	LED 日光灯
&plun;3% LED 输出电流	其它 LED 照明
优异的线电压调整率和负载电压调整率
电感电流临界连续模式
源驱动方式
(20uA) 启动电流
(600uA) 工作电流
FB反馈电阻值高，功耗低
LED短路/开路保护
电流采样电阻短路/开路保护
变压器饱和保护
逐周期原边电流限流
芯片供电过压/欠压保护
自动重启功能
采用SOP-8封装

驱动芯片

BP3309是一款单级、带有源功率因数校正的高原边反馈LED恒流控制芯片，适用于85Vac-265Vac全范围输入电压的反激式隔离LED恒流电源。这款控制器集成有源功率因数校正电路，可以实现很高的功率因数和很低的总谐波失真。由于工作在电感电流临界连续模式，功率MOS管处于电流开通状态，开关损耗得以减小，同时变压器的利用率也较高。

BP3309采用专有的电流采样机制，工作于原边反馈模式，无需次级反馈电路，即可实现高输出恒流控制，大的节约了系统成本和体积，了系统的性。芯片采用了的源驱动技术和内部快速充电电路，可以实现较低的原边驱动损耗，快速的系统上电和LED启动。

BP3309采用的线电压补偿技术和负载电压补偿技术，可以优异的线电压调整率和负载电压调整率。线电压补偿系数还可以通过外部元件灵活调整。

BP3309具有多重保护功能来加强系统性，包括LED开路保护、LED短路保护、芯片供电过压保护、欠压保护、电流采样电阻开路和短路保护和逐周期限流等。的保护状态都具有自动重启功能。

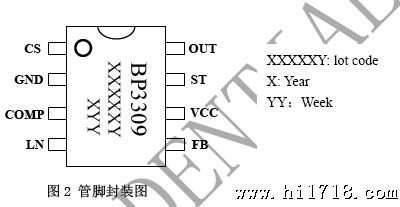

管脚封装

管脚描述

管脚号	管脚名称	描述
1	CS	电流采样端，采样电阻接在CS和GND端之间
2	GND	芯片地
3	COMP	环路补偿点
4	LN	线电压采样输入端
5	FB	辅助绕组的反馈端
6	VCC	芯片电源
7	ST	芯片启动引脚，应用中连接外部功率MOS管的栅
8	OUT	脉冲输出端，接外部功率MOS管的源

定购信息

定购型号

封装

温度范围

包装形式

打印

BP3309

SOP8

-40^oC到105^oC

编带

2,500 颗/盘

BP3309

XXXXXY

XXY
