平面波导光分路器性能参数表：
参数 | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | ||
光纤类型 | SMF-28e 或者 客户指定 | |||||||
工作波长(nm) | 1260～1650 | |||||||
损耗(dB) | 典型值 | 3.7 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 | |
值 | 4.0 | 7.2 | 10.5 | 13.5 | 16.9 | 21.0 | ||
损耗均匀性 (dB) | 值 | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
回波损耗(dB) | 小值 | 50 | 50 | 50 | 50 | 50 | 50 | |
偏振相关损耗(dB) | 值 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | |
方向性 (dB) | 小值 | 55 | 55 | 55 | 55 | 55 | 55 | |
波长相关损耗(dB) | 值 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 | |
温度相关损耗(-40~+85℃) | 值 | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1.0 | |
工作温度 (℃) | -40~+85 | |||||||
储存温度 (℃) | -40~+85 | |||||||
(Measured at room temperature and excludes connector loss室温值，不包含连接头)
特点
1.工作波长宽，损耗低，小偏振相关损耗低
2.小型化设计，通道间一致性良好，高性和稳定性
3.通过GR-1221-CORE性测试，通过GR-12091-CORE性测试，合RoHS标准
4．可根据客户需求提供不同种类的连接头，安装快捷，性能，
分类及应用 ：
机架式：安装在19寸的OLT机柜内;在光纤分支入户时，提供的安装设备是标准数字机柜;当ODN需要放置于桌上时。

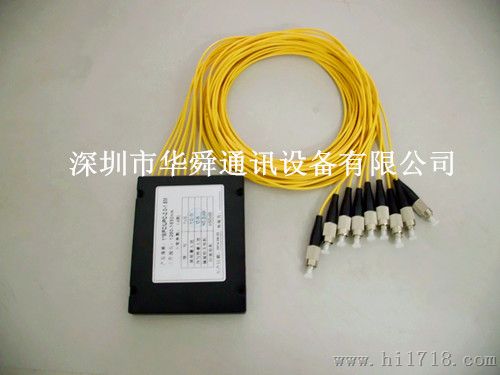

盒式：安装在19寸标准机架内;在光纤分支入户时，提供的安装设备是光缆交接箱;在光纤分支入户时，客户指定的设备内安装。
裸纤式：1. 安装在各种类型的尾纤盒内。2. 安装在各种类型的测试仪表内及WDM系统。
分支器型：1.安装在各种类型的光配器材内。2.安装在各种类型的光测试仪表内。
微型：1.安装在光缆接头盒内。2.安装在模块盒内。3.安装在配线箱内。
插片式：用于FTTX系统中需分光的用户接入点，主要完成进入小区或大楼的光缆成端，具有光纤的固定、开剥、熔接、跳线、分路等功能，分光后以入户光缆的形式进入终端用户。
托盘式：适用于各类型的光纤分路器、波分复用器等集成安装使用。选用优质的光纤连接器、适配器，低损耗、高回波损耗；
注 ： 单层托盘可配置1分16适配器接口，双层托盘可配置1分32适配器接口。
