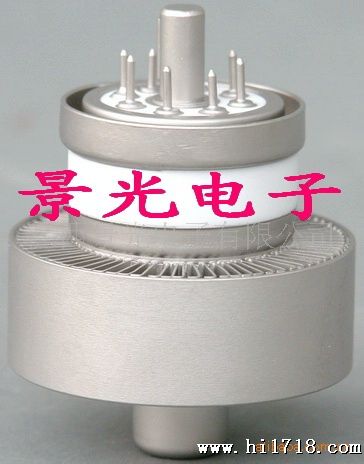

小功率真空发射电子管 FU—250F/4CX250FG型
景光公司生产的FU-250F型电子管为金属陶瓷四管，旁热式氧化物阴，强迫风冷，可与美国Eimac公司生产的4CX250FG型电子管互换使用。
一．特性参数
热丝电压 | 26.5V | 热丝电流 | 0.45～0.62A |
跨导 | 10mA/V | 放大系数 | 5.2 |
间电容 | 输入 | 14.2～19pF | |
输出 | 5～6.5pF | ||
跨路 | 0.07pF | ||
重量 | 140g | 安装方式 | 任意 |
高度 | 66mm | 外径 | 42mm |
冷却方式 | 强迫风冷 | 工作频率 | 500MHz |
风量 | 0.113 m3/min | 管座 | Eimac SK-600A |
阳和封接处的工作温度 | 250℃ | ||
二．限运用值
灯丝电压允许工作偏差 | 25.18～27.8V | ||
阳直流电压 | 2000V | 二栅直流电压 | 400V |
一栅直流电压 | -250V | 阳平均电流 | 250mA |
阳耗散功率 | 250W | 二栅耗散功率 | 12W |
一栅耗散功率 | 2W | 阳少预热时间 | 3min |
三.典型工作状态
音频放大器或调制器 AB1类（双管）
直流阳电压 | 1000V | 1500V | 2000V |
直流二栅电压 | 350V | 350V | 350V |
直流一栅电压 | -55V | -55V | -55V |
无信号阳直流电流 | 200mA | 200mA | 200mA |
信号阳直流电流 | 500mA | 500mA | 500mA |
信号二栅直流电流 | 20mA | 16mA | 10mA |
信号一栅直流电流 | 0 | 0 | 0 |
音频一栅电压 | 50V | 50V | 50V |
激励功率 | 0 | 0 | 0 |
阳输入功率 | 500W | 750W | 1000W |
阳输出功率 | 240W | 430W | 600W |
阳负载电阻 | 3500Ω | 6200Ω | 9500Ω |
