1．综述
1．综述
1.1产品选型：
① ⑤封装形式
D：表示双排式
T：表示贴片式(SMD)
②输入电压值
××:表示3VDC～48VDC间任意电压值（如：05 表示输入电压是5VDC）
③ 输出电压形式
D： 表示二路电压输出，即双输出（两路输出共地）
④输出电压值Vo ：
××:表示3VDC～48VDC间任意电压值（如：05 表示输出电压是5VDC）
⑥输出功率值Po ：
如： 1W表示输出负载功率为1瓦
1.2产品特点
■定电压输入
■效率典型值大于 80%
■宽工作温度范围：工业级-25℃～+55℃，级-40℃～+85℃
■隔离电压1000VDC/1500VDC 0.5mA 1Minute
■采用表面贴装技术，回流焊工艺
■国际标准引脚方式
■塑胶外壳阻燃封装
■合RoHS指令
■散热方式：自然冷却
■具有良好的屏蔽干扰性能及电磁兼容性、短路保护，自恢复等功能
2．电特性
除另有规定外，输入=Vi，模块电特性应合表中的规定，且适用于全温范围（-25℃≤Tc≤55℃）
特性 | 号 | 条 件 除另有规定外， Vi ,-25℃≤Tc≤55℃ | 限值 | 单位 | |
小 | |||||
输出电压 | Vo | 满载 | Vo-4% | Vo+4% | V |
输出电流 | Io | - | - | Po/Vo | A |
输出纹波电压 | Vp-p | 满载，端部，Vi，BW=20MHz，常温 | - | 50 | mV |
负载调整率 | Si | Vi，Io=(10%~100%)Iomax | - | 10 | % |
效率 | η | Vi，满载，常温 | 75．00 | - | % |
缘电阻 | RI | 输入负、输出地之间加1000/1500VDC，常温，t≥3S | 50 | - | MΩ |
一般特性 | |||||
电磁兼容 | 磁场敏感度试验 GB6833.2-87、 静电放电敏感度试验 GB6833.3-87、 辐射敏感度试验 GB6833.5-87、 传导敏感度试验 GB6833.6-87、 | ||||
温漂 | 0.02%/℃ | ||||
频率 | 70K～150K HZ | ||||
湿度 | 95% (max) | ||||
漏电流 | 无 | ||||
MTBF | >2,000,000小时 | ||||

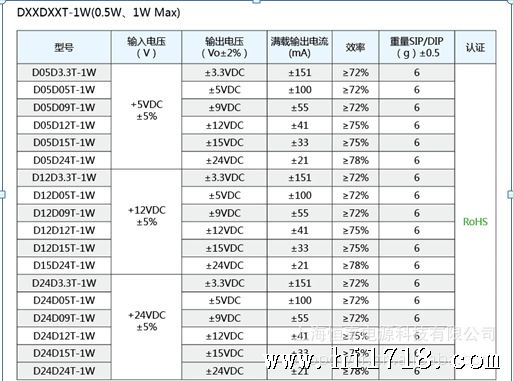

3，产品型号表

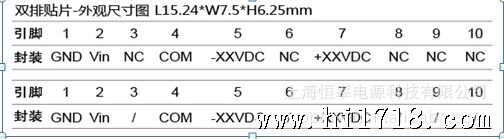

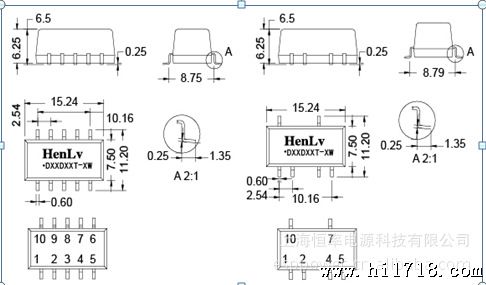

4.外形尺寸及引脚定义
5.应用领域
工业控制和远距离直流供电系统、交换系统、A/D和D/A、铁路通讯、通信接口转换器、蜂窝电话、半导体激光、显示屏、监控设备、石油化工、便携仪表、仪表、自控装置、盗报警器、手持仪表、数字电路、IC卡电度表、空调电脑控制器等。
