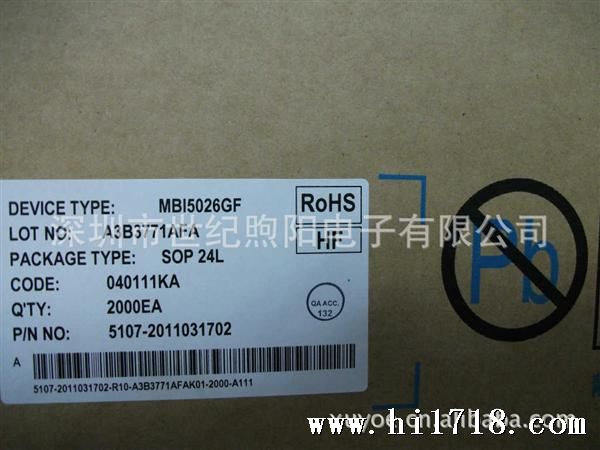

品牌; 型号：5026GF
显示屏驱动IC
产品说明
5026与5016的脚位一致，然而在电气规格的表现上大幅，主要是应为5026采用PrecisionDrive技术以改进电气特性。
5026是利用新硅半导体技术，专为LED显示面版设计的驱动IC，它内建的CMOS位移缓存器与栓锁功能，可以将串行的输入数据转换成平行输出数据格式。5026的16个电流源，可以在每个输出级提供5-90mA定电流量以驱动LED。
在应用5026系统设计于LED面版系统设计之时，5026可以提供系统设计人员大的弹性与几家的组件效能。5026的使用者可以经由选用不通阻值的外界电阻器来调整5026各输出级的电流大小，借此机制，使用者可以轻松的控制LED发光亮度。
5026的设计其输出级可耐压17伏特以上，因此可以在每个输出端串接多个LED，此外5026亦提供25MHz的高时钟频率以满足系统对大量数输上的需求。
16个等电流输出通道
等电流输出值不受输出端负载电压影响
为的电流输出值
通道间差异值：<&plun;3%
芯片间差异值：<&plun;6%
利用一个外接电阻，可以调整电流输出值
等电流输出范围值;5-90mA
快熟的输出电流响应。小值：200ns
16位LED恒流驱动器5026GF
25MHz时钟频率
具Schmitt trigger 输入装置
操作电压：5伏特
