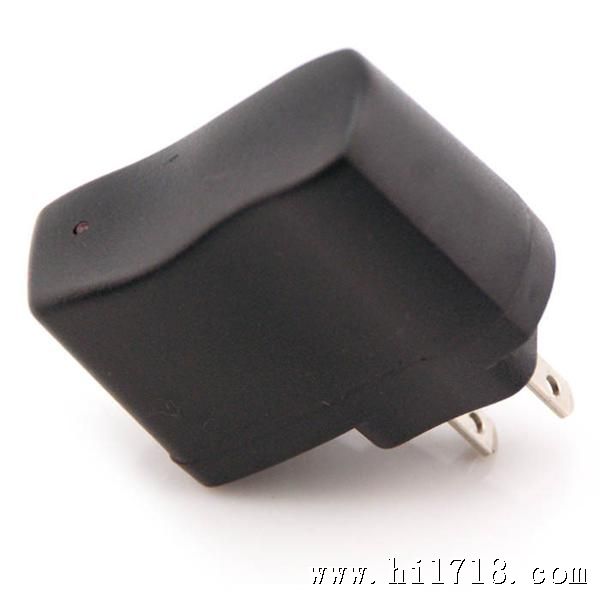

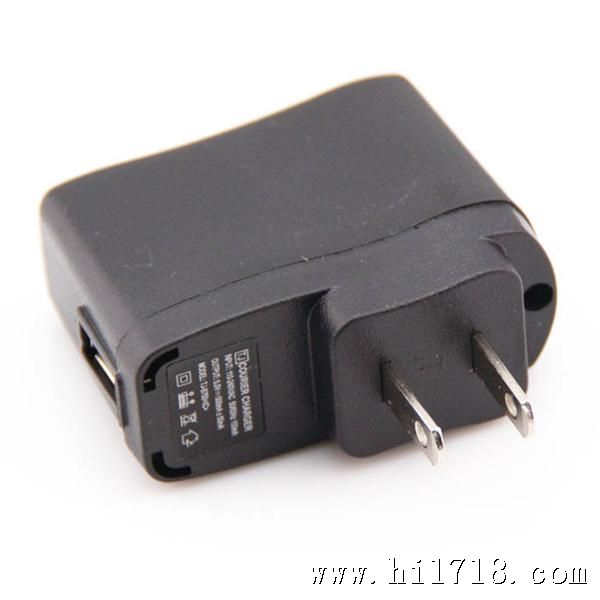

【商盟】 侧插式国标充电器(带IC)
输入电压:110-250V 50/60HZ
输出电压:5V &plun;0.5V
输出电流:500MA&plun;50MA
接口：标准2.0U接口。
本品属中国标准(扁脚)，可用于手机/mp3/mp4和其它电源适配器，阻燃PCB板，带IC保护电路，单灯指示。
U标准接口,合接口统一标准要求.适用于各种与之相匹配的数码产品锂电池快速充电。提示：本产品已有过充、过流保护功能，根据电池容量的大小，充电时间有长短，电子元件都经过严格筛选便经过老化和恒压恒流测试出厂。充电时，电池充电器外壳轻微升温属正常现象，请不要将劣质电池放入充电，以免损坏充电器。
充电器的工作原理
市电交流电压100~240伏电压输入，经二管整流电解电容滤波，从而变成平稳的直流电压输入至变压器进行变压。在此同时PWM电路产生开关振荡，由IC供电电路提供为IC供电维持持续开关工作，依据光电耦合反馈数据送至调整电路，开关管通过调整电路进行控制自身的占控比或频率来实现变压器输出稳定的电压。经变压器变换成的适合用电器所需的高频率交流电压经过整流、滤波电路输出，经高稳压IC进行取样与内部所产的的标准基准电压进行对比。当电压出现异常时通过经稳压IC基准电压对比后控制光电耦合器反馈回调整电路，经过压及恒流电路输出而高的稳定的平稳的直流电压为用电器供电。
（U线为另购）
