车身高度平衡传感器说明书
产品说明书
ZQ-2011A-1型非接触式360度角传感器，是基于霍尔原理，跟随角度变化而输出变化的线性直流电压的高科技产品。在汽车和机械行业中得到广泛的应用。

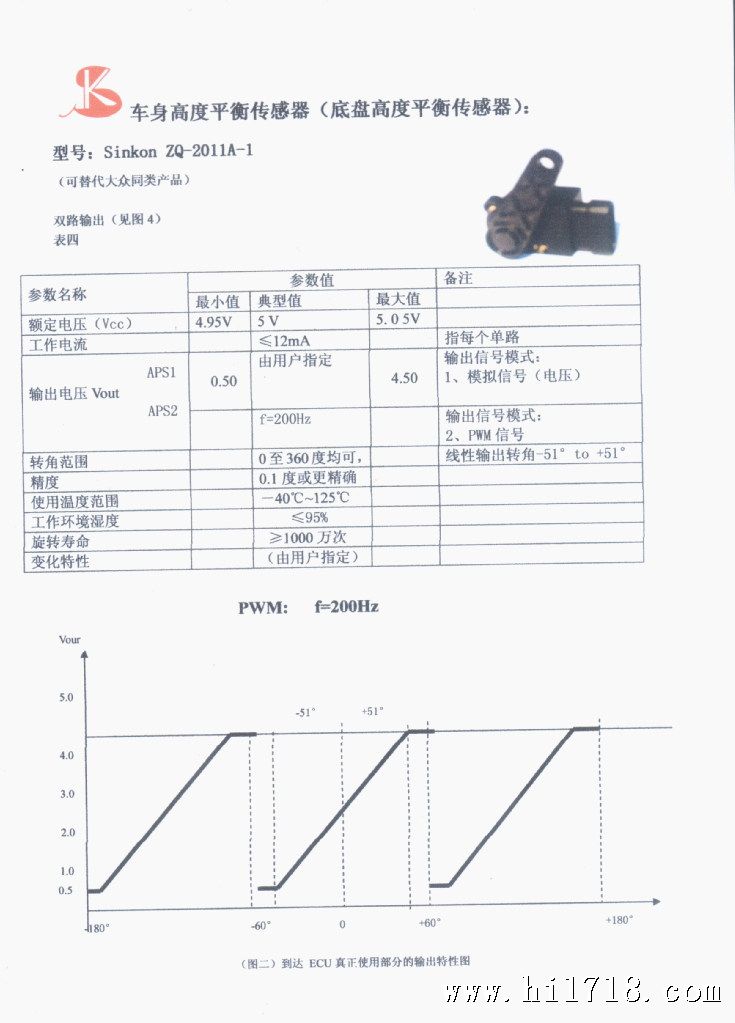

（一）型号为ZQ-2011A-1的非接触式角度传感器是根据角度变化而输出两路信号的产品，其中：一路是模拟信号；另一路是PWM或串口。其电气特性：

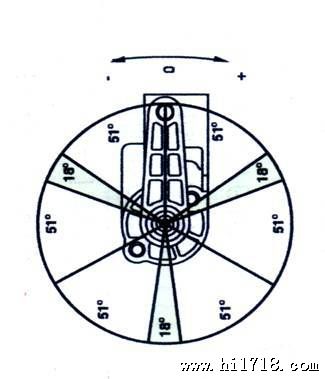

1）、线性输出电压的角度范围：-51°to +51°
2）、OutPut1线性输出电压范围：Signal 1: 0.5至4.5V;
OutPut1 Signal 2: PWM=200Hz。
3）、角度：0.1度。
4）、使用温度范围：－40℃~125℃。
5）、工作环境湿度：小于等于95%。
6）、工作电压：5VDC&plun;10%。
7）、工作电流：每个单路小于等于12mA 。
8）、旋转寿命：≥1000万次。
9）、合RoHS标准。
10）、本角度传感器有6条引出线，3条引出线为一组输出。两路之间电气上是互相隔离互不相通的。

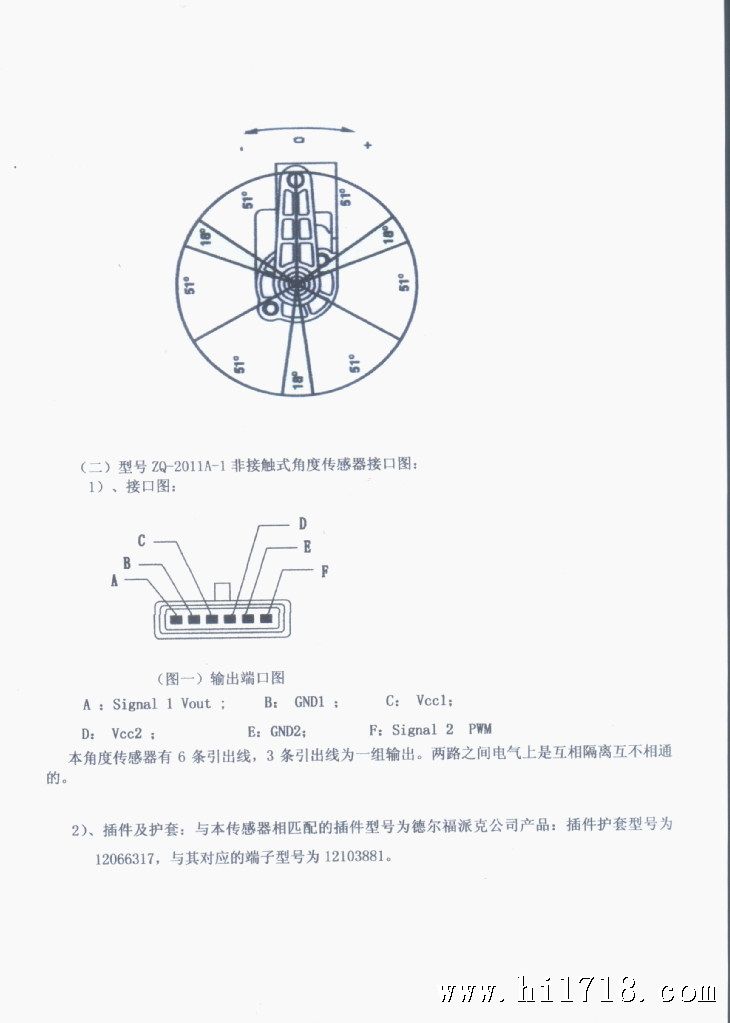

（二）型号ZQ-2011A-1非接触式角度传感器接口图：
1）、接口图：
（图一）输出端口图
A：Signal 1 Vout ; B：GND1； C：Vcc1；
D：Vcc2； E：GND2； F：Signal 2 PWM
2）、插件及护套：与本传感器相匹配的插件型号为德尔福派克公司产品：插件护套型号为，
肇庆市声光电子器材有限公司
2011-10-08
