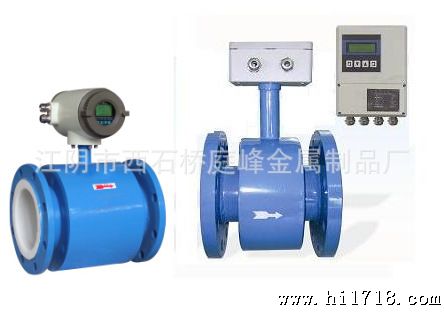

FM-LDE智能电磁流量计是我公司采用国内外技术研制、开发的智能流量计，与老式模拟的或非智能的电磁流量计有大的区别，尤其在测量、性、稳定性、使用功能和使用寿命等方面。
SUS316L不锈钢电 | 钛电 | 钽电 |
橡胶衬里示意图 | PO衬里示意图 | 四氟衬里示意图 |
FM-LDE电磁流量计是高、高和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都细致讲究，我们还自行设计了一套国内目前的，于电磁流量计的生产设备和流量实流标定装置，从而在软件和硬件上切实产品长期的高质量。
FM-LDE电磁流量计设计了带背光宽温的中文液晶显示器，功能实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们设计4-6多电结构，进一步了测量并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
智能电磁流量计性能特点:
测量不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量高。
◆测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命长。
◆由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
◆传感器部分只有内衬和电与被测液体接触，只要合理选择电和内衬材料，即可耐腐蚀和损。
◆LDE转换器采用国际新的单片机（MCU）和表面贴装技术（T），性能，高，功耗低，点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。
◆双向测量系统，可测正向流量、反向流量。采用的生产工艺和优质材料，产品的性能在长时候内保持稳定。
智能电磁流量计测量原理：
FM-LDE型智能电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为：
E=KBVD
式中：K－－－－仪表常数
B－－－－磁感应强度
V－－－－测量管道截面内的平均流速
D－－－－测量管道截面的内径
测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电捡出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20ma和0－1khz输出。
如何正确选型：
仪表的选型是仪表应用中重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请注意。
◆收集数据
1.被测流体成份
2.流量、小流量
3.工作压力
4.温度、温度
◆被测流体须具备的导电性，导电率>5μS/CM
流量和小流量须合下表中的数
口径mm | 流量范围m3/h | 口径mm | 流量范围m3/h |
φ15 | 0.0636~6.36 | φ450 | 57.23～5722.65 |
φ20 | 0.11～11.30 | φ500 | 70.65～7065.00 |
φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
◆实际工作压力须小于流量计的额定工作压力。
◆工作温度和温度须合流量计规定的温度要求。
◆确定是否有负压情况存在。
您可以根据上表中的流量选择相应的电磁流量计，若所选择的电磁流量计的内径与现在工艺管道的内径不，应进行缩管或扩管。
◆若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
◆从产品价格考虑，可以选择较小口径的电磁流量计，相对减少投资。
◆测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地流速，3－4m/s为宜，起到自清扫，粘附沉积等作用；测矿浆等磨◆耗性流体时，应适当降低流速，1.0－2m/s为宜，以降低对内衬和电地磨损。实际应用很少过7m/s，过10m/s则更为。
优势产品:
|
|
|
优点: | 优点: | 优点: |
|
|
|
优点: | 优点: | 优点: |
测量原理：
FM-LDE电磁流量传感器是基于法拉第电磁感应定律而制成的，只是其中切割磁力线的导体的
金属而是具有电导率的液态流体或液固两相流体。被测量的导电介质在磁场中作切割磁力线运动时，
导电介质中会产生感应电动势，感应电动势由一对电检测，该电压信号VE可用下式表示：
技术参数：
公称通径系列DN（mm）
管道式四氟衬里：10，15，20，25，32
40，50，65，80，100
125，150，200，300，350，400，450，500，600
等级：
管道式：0.5级，1.0级
被测介质温度：
普通橡胶衬里：-20—+60℃；高温橡胶衬里：-20—+90℃
聚四氟乙稀衬里：-30—+100℃；高温型四氟衬里：-30—+150℃
额定工作压力：
管道式： DN10—DN65：2.5MPa
DN80—DN150：1.6MPa
DN200—DN1200：1.0MPa
输出信号及负载电阻：
4-20mADC,0-500Ω
电材料：
含钼不锈钢、钛（Ti）、钽（Ta）哈氏合金（HB）、铂（PT）
护等级：
潜水型：IP68，其他：IP65
供电电源：
220VAC&plun;10%，50HZ&plun;5%
直管段长度：
管道式：上游≥5DN，下游≥2DN
连接方式：
流量计与配置之间均采用法兰连接法立连接尺寸应合GB9119-88的规定
自动无线上网抄表系统－－－－－－－－－－－－－－免去人工抄表，自动生成日报表、月报表 |
|
在线监测系统结构分为仪表数据采集、无线数据发射和机监控平台三个部分, 我公司的无线采集仪是集采集与传输为一体，查询即时流量，并调出月报表和日报表，免去人工抄表降低了维护成本。 |
