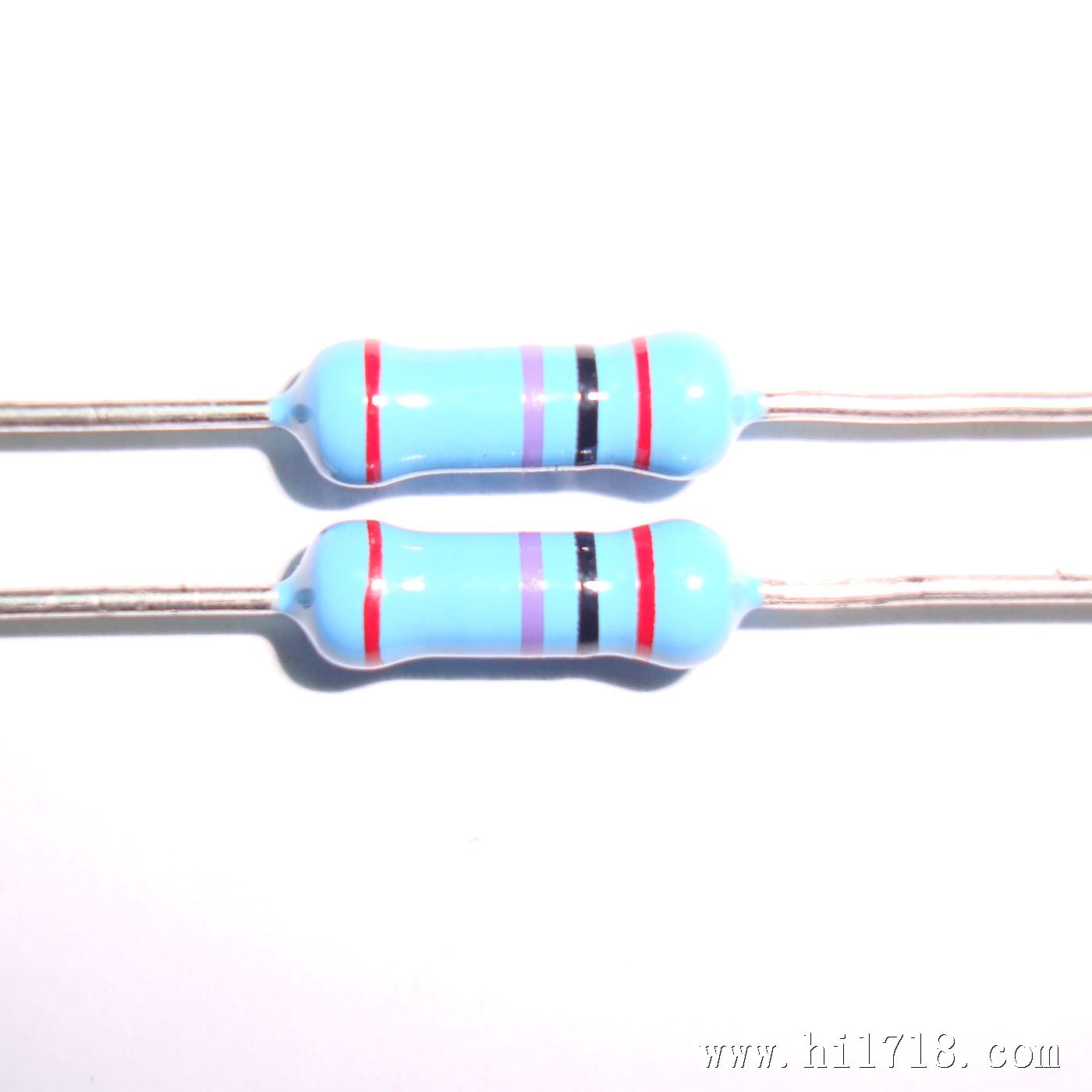

| 玻璃釉小型高壓固定電阻器-MG系列 | |
以金屬釉為基體
|  |

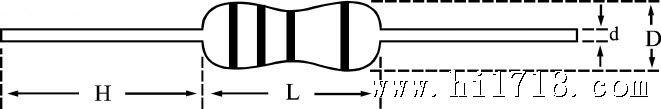

| 玻璃釉小型高壓固定電阻器 尺寸規格 | ||||||
 | ||||||
| 類型 | 尺寸(mm) | 附註 | ||||
| 正常 | 小型化 | L | D | H | d | |
| MG 1/8W | MG 1/4WS | 3.3&plun;0.5 | 1.8&plun;0.3 | 29&plun;2.0 | 0.45&plun;0.03 | 一般規格：藍色 小型化規格：藍色 |
| MG 1/4W | MG 1/2WS | 6.3&plun;0.5 | 2.3&plun;0.3 | 28&plun;2.0 | 0.55&plun;0.03 | |
| MG 1/2W | MG 1WS | 9.0&plun;0.5 | 3.2&plun;0.5 | 26&plun;2.0 | 0.65&plun;0.03 | |
| MG 1W | MG 2WS | 11.5&plun;1.0 | 4.5&plun;0.5 | 35&plun;2.0 | 0.78&plun;0.03 | |
| MG 2W | MG 3WS | 15.5&plun;1.0 | 5.0&plun;0.5 | 32&plun;2.0 | 0.78&plun;0.03 | |

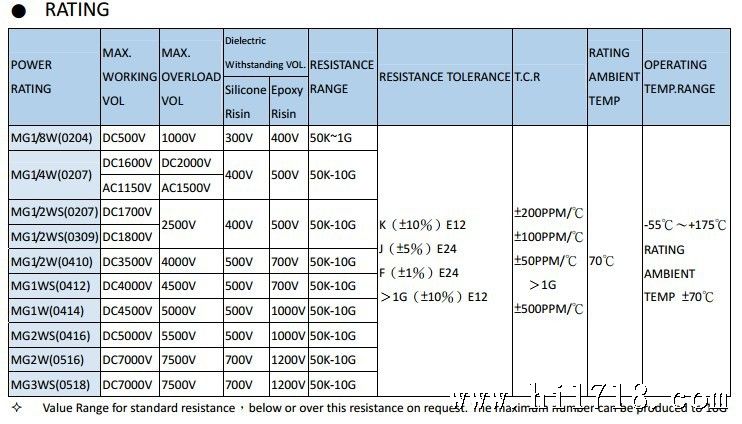

| 玻璃釉小型高壓固定電阻 電器特性 | |||||||||||
| 類型 | 1/8W | 1/4WS | 1/4W | 1/2WS | 1/2W | 1WS | 1W | 2WS | 2W | 3WS | |
| 工作電壓 | 300V | 300V | 1600V | 1700V | 3500V | 4000V | 4500V | 5000V | 7000V | 7000V | |
| 負載電壓 | 700V | 700V | 2000V | 2500V | 4000V | 4500V | 5000V | 5500V | 7500V | 7500V | |
| 絕緣電壓 | 矽膠 | 300V | 300V | 400V | 500V | 500V | 500V | 500V | 500V | 700V | 700V |
| 環氧樹脂 | 400V | 400V | 500V | 500V | 700V | 700V | 1000V | 1000V | 1200V | 1200V | |
| 工作溫度 | -55℃ to +175℃ | ||||||||||
| 電阻範圍&plun;1%&plun;5%&plun;10% | 100KΩ~10GΩ，E24 series | ||||||||||
額定連續工作電壓(RCWV)：
| 玻璃釉小型高壓固定電阻 編碼方式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MG | S | 1/4W | 10R | J | TB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
