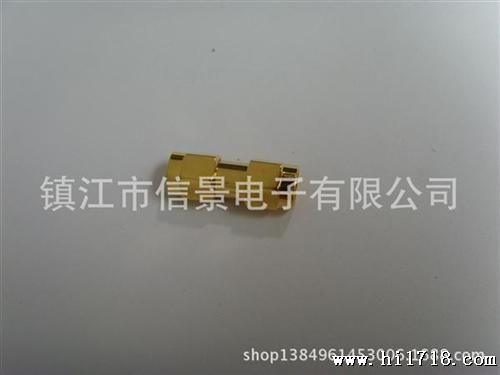

SMA系列产品是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽、性能优、高、寿命长的特点。适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。
适用技术标准
MIL-C-39012 / CECC 22110 / IEC 60169-15.
主要技术特性
温度范围 -65～+165°C
振 动 MIL-STD-202,Method 213
特性阻 50Ω
频率范围 DC～12.4GHz(半刚电缆0～18GHz)
工作电压 335V max (值)
耐 压 1000V rms (海平面小值)
接触电阻
内导体之间 ≤ 3 mΩ
外导体之间 ≤ 2 mΩ
缘电阻 ≥ 5000 MΩ
损耗 ≤0.20 dB/6GHz
内导体保持 ≥0.28N
连接罗套保持力 ≥180N
耐用性 ≥500次
材料与涂覆
部件名称 材料 涂覆
壳体 黄铜 镀镍
插针 黄铜 镀硬金
插孔 磷青铜 镀硬金
弹性接触件 磷青铜
缘体 聚四氟乙烯
o型密封件 硅橡胶
