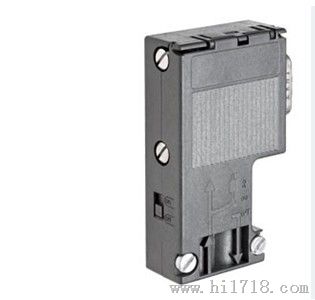

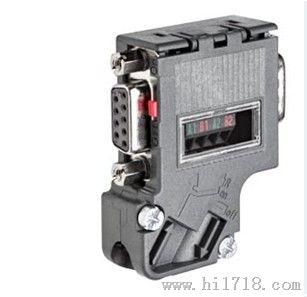

西门子DP总线接头，?用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆
用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆
组态注意事项：
您可以通过 RS485 连接 PROFIBUS 和 MPI 网络。因此，对于这两种网络，可以使用同样的硬件组件 (例如电缆、连接器、中继器等) 以及相同的供电电压和终端电阻。
选择总线连接器：
在 CPU 上，选用带有 PG 插口的连接器。这意味着您可以简单地将 MPI 编程导线插到早已的连接器上。无论何时，当您需要连接编程设备时，您无需先将前述连接器移除。
在 OP (OP7、OP17、...OP37) 上，使用带有轴向引出电缆单元的连接器，因为 OP 上没有的空间提供给带有弯角式引出电缆单元的连接器。
装配连接器：
已开发了 PROFIBUS 快速连接系统用于快速和简易地装配 RS485 铜导线。为该系统提供有一种标准电缆和工具。该工具是为 PROFIBUS 快速连接电缆配备的。 您只能将其与该电缆匹配使用。使用刀片盒可以进行 1500 次切割。
如果在个用户和后一个用户之间的电缆长度出了允许值，则须使用一台中继器。对于 MPI 和 PROFIBUS，波特率 187.5 Kbaud 对应的电缆长度分别为 50m 和 800m。关于网络配置的详细指导位于手册 (“SIMATIC NET - Industrial Communications Networks - PROFIBUS Networks” (SIMATIC NET - 工业通信网络 - PROFIBUS 网络)) 中 (条目号 1971286)。
下表列出了建立总线系统时通常所需的电缆、连接器和附件
总线接头 | 67 972-0BA12-0XA0 | 67 972-0BA42-0XA0 | 67 972-0BA30-0XA0 2) |
|---|---|---|---|
电缆引出线 | 90° 电缆出线 | 35° 电缆出线 | 30° 电缆出线 |
用于 PLC | |||
S7-200/-300/-400® | ? 3) | ? | ? |
带有 CM 1241、CM 1242-5 的 S7-1200；CM 1243-5 | ? | ||
带有 CP 5603 的 S7-mEC | ? | ? | ? |
C7-633 DP, C7-634 DP, C7-635, C7-636 | ? | ? | ? |
S5-115U 至 S5-155U | ? | ? | ? |
I/O 设备 | |||
ET 200M/ET 200B/ET 200L/ET 200S | ? | ? | ? |
编程器 | |||
PG 720/720C/PG 740/PG 760 | ? | ? | |
接口 | |||
IM 308-C | ? | ? | ? |
CP 5431 FMS/DP | ? | ? | ? |
CP 342-5/CP 343-5/CP 443-5/IM 467 | ? | ? | |
CP 5511/CP 5512/CP 5711/CP 5603 | ? | ? | ? |
CP 561x/CP 562x | ? | ? | |
SIMATIC OP | |||
OLM/OBT | ? | ? | |
RS 485 中继器 | ? | ? | |
诊断中继器 | ? | ? |
? 适用于以下应用：
1) 适用于宽温度范围（-25 °C 至 +60 °C）并具有优异恶劣环境性能（覆膜涂层）的 SIPLUS 模块
2) 不能将柔性总线电缆与此连接器结合使用， 1.5 Mbps
3) S7-400:
当 DP 接口占用时，不能使用 MPI/DP 接口；
在分配了 I 接口时，不能与 IFM1 接口结合使用
总线接头 67 972-0BA52-0XA0 67 972-0BA60-0XA0 6GK1 500-0FC10 6GK1 500-0EA02 电缆引出线 90° 电缆出线 35° 电缆出线 180° 电缆出线 180° 电缆出线 用于 PLC S7-200/-300/-400 ? ? 带有 CM 1241、CM 1242-5 的 S7-1200；CM 1243-5 ? 带有 CP 5603 的 S7-mEC ? ? ? ? C7-633 DP, C7-634 DP, C7-635, C7-636 ? ? S5-115U 至 S5-155U ? ? I/O 设备 ET 200M/ET 200B/ET 200L/ET 200S ? ? 编程器 PG 720/720C/PG 740/PG 760 ? ? 接口 IM 308-C ? ? CP 5431® FMS/DP ? ? CP 342-5/CP 343-5/CP 443-5/IM 467 ? ? CP 5511/CP 5512/CP 5711/CP 5603 ? ? ? ? CP 561x/CP 562x ? ? SIMATIC OP ? ? OLM/OBT ? ? ? ? RS 485 中继器 ? ? 诊断中继器 ? ?
67 972-0BB52-0XA0
67 972-0BB60-0XA0
? 适用于以下应用：
Technical Specifications
总线接头 67 972-0BA12-0XA0 67 972-0BA41-0XA0 67 972-0BA30-0XA0 2) 电缆引出线 90° 电缆出线 35° 电缆出线 30° 电缆出线 传输速率 9.6 Kbit/s 到 12 Mbit/s 9.6 Kbit/s 到 12 Mbit/s 9.6 至 1500 KB/S 端接电阻 集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的 集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的 无端接电阻， 接口 9 针 Sub-D 插座 9 针 Sub-D 插座 9 针 Sub-D 插座 4 个端子板，用于截面积为 1.5 mm2的导线 4 个端子板，用于截面积为 1.5 mm2的导线 4 个缘刺破连接件，适用于 0.644 ± 0.040 mm2 的导线 快速连接缘位移 X X √ 电源 4.75 - 5.25 VDC 4.75 - 5.25 VDC – 电流消耗 5 mA 5 mA – 允许环境条件 0℃ - +60℃ 0℃ - +60℃ 0℃ - +60℃ –25 °C - +80 °C –25 °C - +80 °C –25 °C - +80 °C 75 %，+25℃ 时 75 %，+25℃ 时 75 %，+25℃ 时 设计 15.8 x 59 x 35.6 15.8 x 54 x 39.5 15 x 57.6 x 39.45 大约 40 g 大约 40 g 大约 30 g 编程器接口 0BA12：no; 0BB12:√ 0BA41:无；0BB41；√ X 护等级 IP20 IP20 IP20 UL √ √ √ 用于 PLC S7-200/-300/-400® ? 3) ? ? C7-633 DP, C7-634 DP, C7-635, C7-636 ? ? ? S5-115U 至 S5-155U ? ? ? I/O 站 ET 200M/ET 200B/ET 200L/ET 200S ? ? ? 编程器 PG 720/720C/PG 740/PG 760 ? ? 接口 IM 308-C ? ? ? CP 5431 FMS/DP ? ? ? CP 342-5 ? ? CP 343-5 ? ? CP 443-5 ? ? IM 467 ? ? CP 5511/CP 5512/CP 5611/CP 5613/CP 5614 ? ? SIMATIC OP OLM/OBT ? ? RS 485 转发器 ? ? ?
67 972-0BB12-0XA0
6AG1 972-0BB12-0XA0 1)
67 972-0BB41-0XA0
6AG1 972-0BB41-0XA0 1)
不能用于总线上的个或后一个设备
（须来自数据终端设备）
? 适合于应用
1) 适用于宽温度范围（-25 °C 至 +60 °C）并具有优异恶劣环境性能（覆膜涂层）的 SIPLUS 模块
2)软总线电缆不适用于这种接头
3) S7-400:
当 DP 接口占用时，不能使用 MPI/DP 接口；
在分配了 I 接口时，不能与 IFM1 接口结合使用
