型号 分度号 允差 上限 测量时间
铂铑30-铂铑6 KB-602P B ±5 1750 4~6s
铂铑10-铂 KS-602P S ±5 1650 4~6s
铂铑13-铂 KR-602P R ±5 1650 4~6s
钨铼3-钨铼25 KW-602P W ±7 1800 4~6s
三、快速热电偶结构 性消耗式热电偶的结构, 它主要由测温偶头与大纸管构成。偶头主要有正负偶丝焊接在补偿导线上,补偿导线穿嵌在支架上,支架外套有小纸管,偶丝以石英支撑和保护。外装有渣帽,组件集中装入泥头中并以耐火填充剂粘合成一整体,而不可拆卸,故为性使用。 四、快速热电偶使用方法 1、根据测量的对象和范围,选择适当保护纸管长度及适用的测温。 2、把快速热电偶装在测温上,并使二次仪表指针(或数显器)回,这时说明接触良好,可以进行测量。 3、快速热电偶钢水深度以300-400mm为宜,测量时不要测到炉壁或渣子上,做到:快、稳、准,当二次仪表得到结果时,应立即提,快速热电偶在钢水中浸渍时间不得过5秒,否则易烧毁测温。4、测温从炉内提出后,取下使用过的热电偶,并装上新的,停顿几分钟,准备下次测量。不得连测连拆,否则造成温差波动。

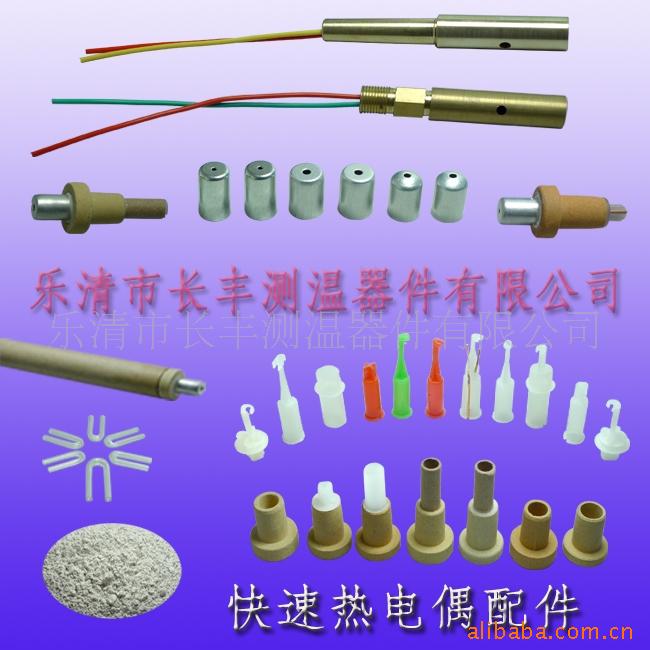

快速热电偶配件包括:泥头、铝帽、U形石英管、塑料支架、快干水泥、补偿导线、偶丝、长纸管和头接插件等
