圆头白色LED5MM
厂家价，只赚信用!您可以对比别家同样宝贝，！
本店铺为，质量请放心，可先寄样后订货。
5 mmROUND Te White LED Lamp
5 mm圆头形白色发光二管
Features特征
ROUND Te圆头形
Water clear transparency lens te无色透明胶体
High luminous intensity高发光亮度
Emitted color : White发光颜色：白色

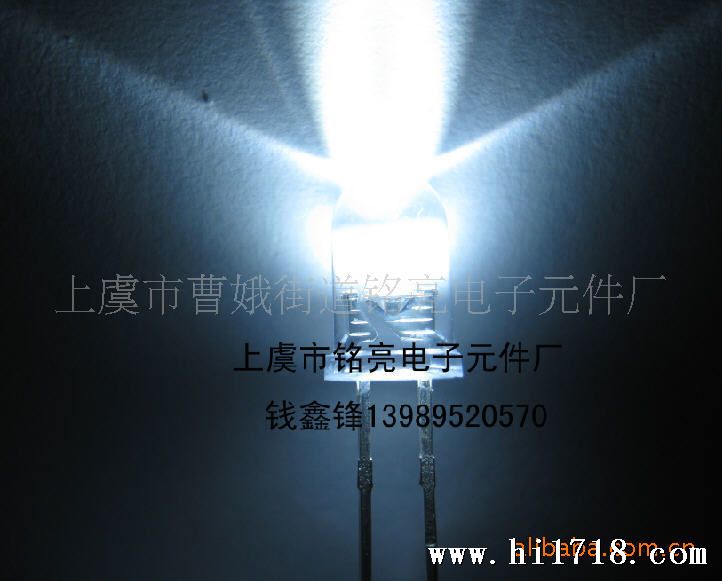

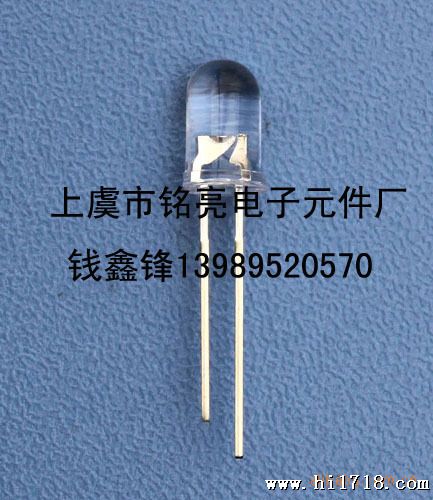

一、LED实拍
二、LED主要参数
Characteristics & Parameters at Ta=25℃在25℃环境温度下的属性参数
Characteristics&Parameters属性/参数 | Symbol号 | Value数值 | Unit单位 |
Reverse Voltage反向电压 | VR | 5 | V |
Forward Current正向电流 | IF | 20 | mA |
Pulse Forward Current脉冲正向电流 | IFP | <75 | mA |
Power Dissipation耗散功率 | PD | 100 | Mw |
Operating Temperature Range工作温度 | Topr | -30 to +80 | ℃ |
Storage Temperature Range存储温度 | Tstg | -40 to +100 | ℃ |
Forward Current正向电流 at IF=20mA | VF | <3.6 | V |
Reverse Current反向漏电电流 at VR=5V | IR | <50 | μA |
Luminous intensity光强 at IF=20mA | IV | 10000-12000 | mcd |
View Angle发光角度 at IF=20mA | 2θ1/2 | 120 | deg |
外形图 单位：mm | 限参数 |
| 功耗 |
PM=100mw | |
正向电流 | |
IFM=50mA | |
建议使用电流 | |
15 mA-20 mA | |
正向脉冲峰电流 | |
IFP=75mA | |
反向电压 | |
5V | |
焊接温度 | |
260℃(<5S) | |
工作环境温度 | |
-25℃--+85℃ | |
储存温度 | |
-30℃-+85℃ |

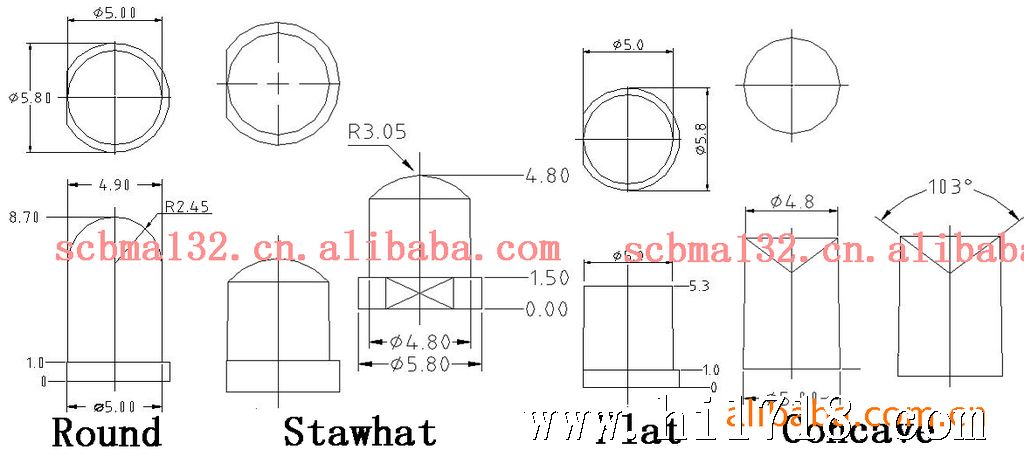

三、LED主要封装形式

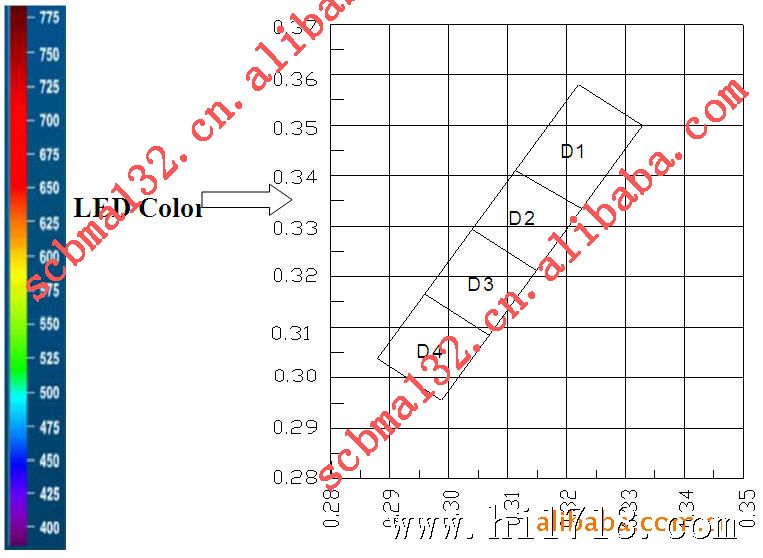

四、LED分光分色

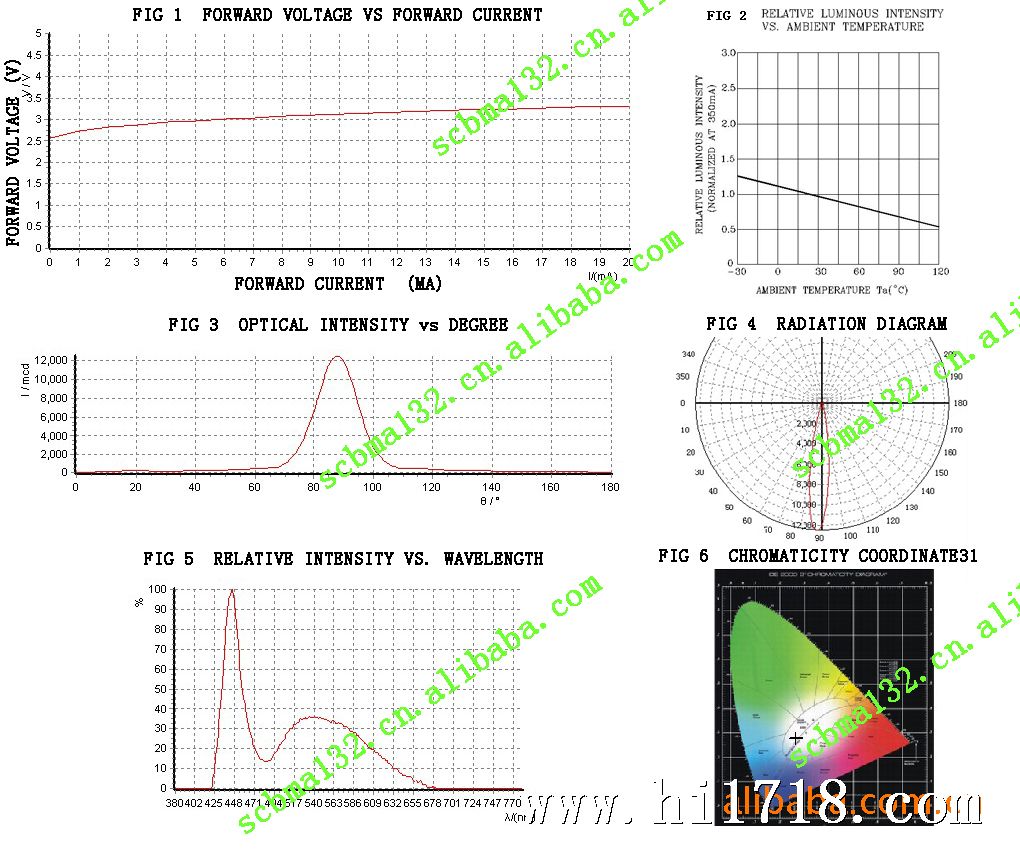

五、LED实际测试技术参数
六、LED主要原材料
LED主要原材料树形表

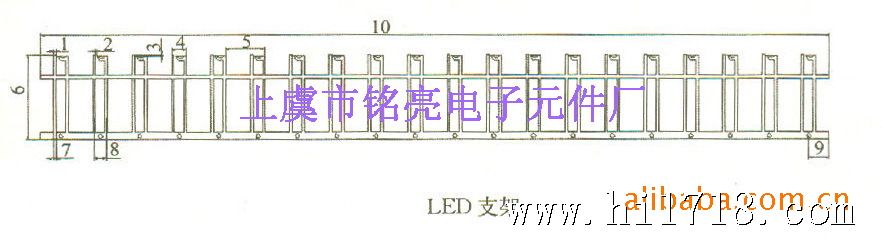

支架尺寸表
总长 | 152.4mm | 脚距 | 03、04支架：2.54mm | |
02支架：2.28mm | ||||
厚度 | 0.50mm×0.50mm | 杯中心距 | 7.62mm | |
镀层管控 厚度 | 镍层厚度 | 120～150μm |
|
|
铜层厚度 | 40～50μm |
|
| |
银层厚度 | 80～100μm |
|
| |

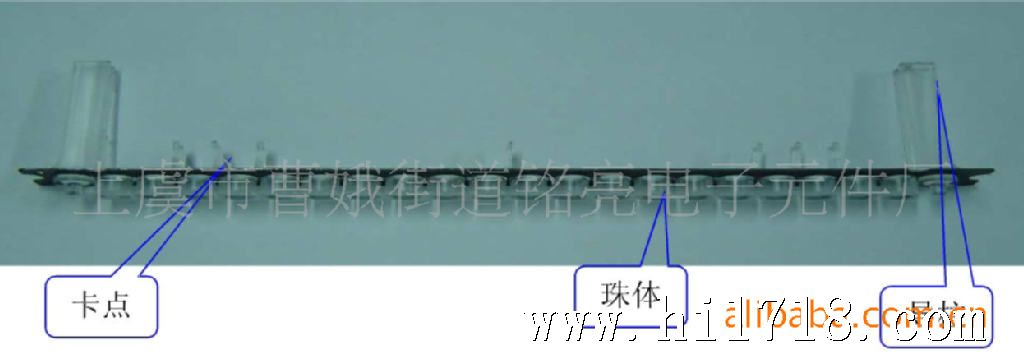

LED模条
LED晶片

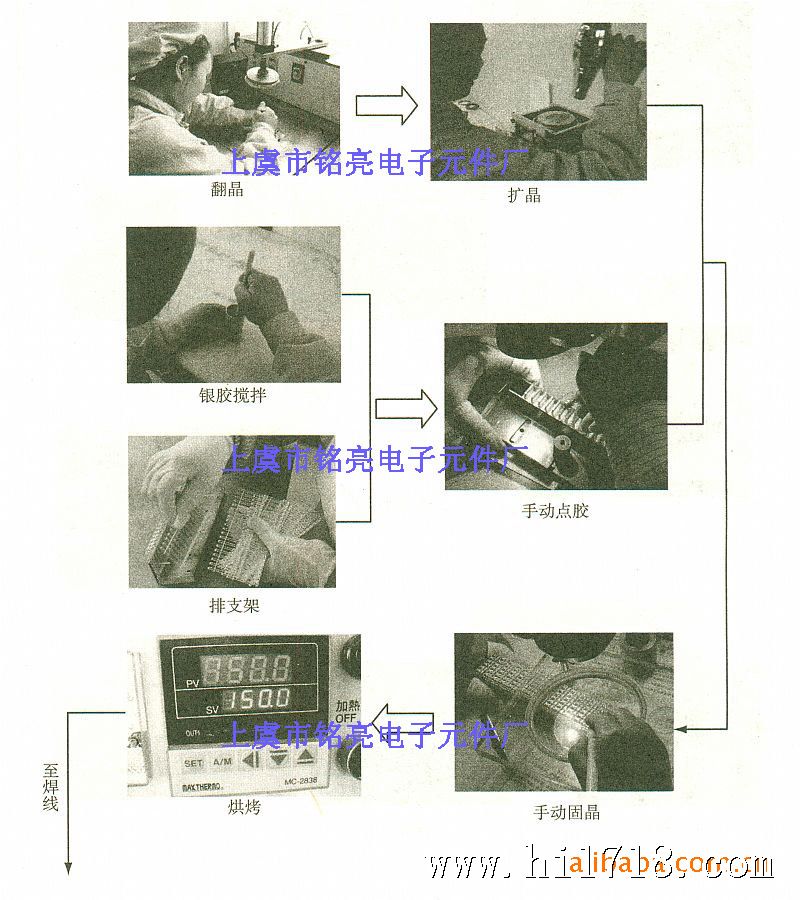

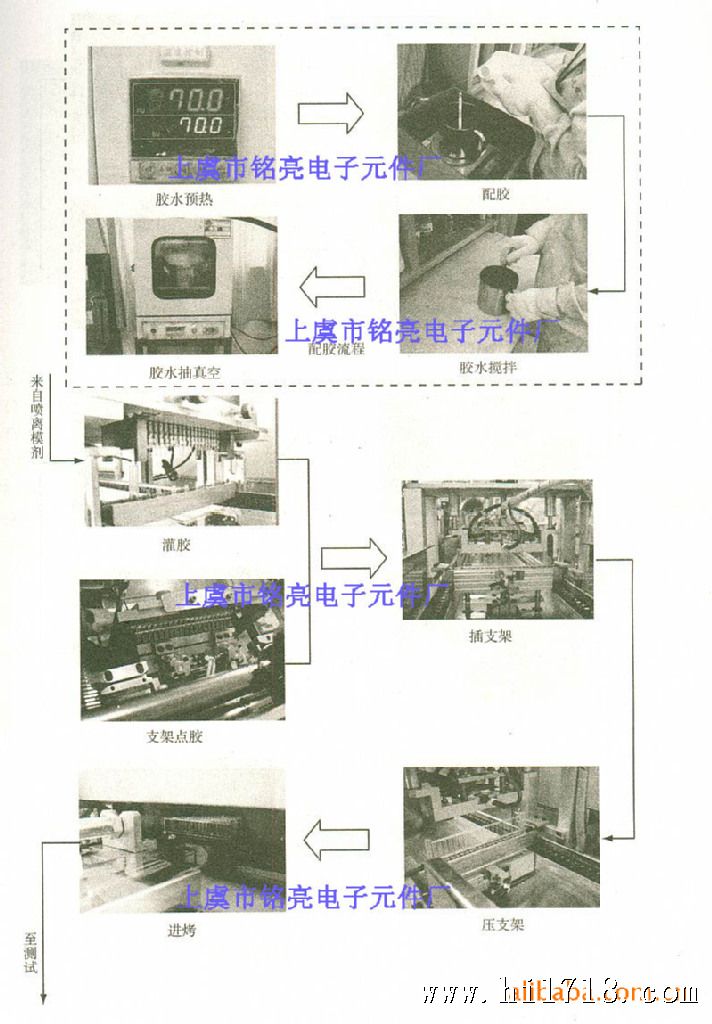

七、LED主要工艺制程
八、LED的使用说明
一、因设计需要引脚或弯脚
在对 LED进行弯脚及切脚时，弯脚及切脚的位置距胶体底面大于3mm；
弯脚应在焊接前进行；
使用 LED插灯时，PCB板孔间距与LED脚间距要相对应;
切脚时由于切脚机振动磨擦产生很高电压的静电，故机器要的接地，做好静电工作（可吹离子风扇消除静电）。
二、焊接条件
焊接时 LED不能通电；
加热时不要对 LED施加任何压力；
焊接条件：
手动焊接 波峰焊接
a．烙铁功率 : 50 W a.预热温度：100℃
b．温度:300℃ b. 浸焊温度：260℃
c．焊接长时间:3秒 c.浸焊长时间：5秒
d．焊接位置:距胶体底面大于3mm d.浸焊位置:距胶体底面大于3mm
三、静电注意事项
接触 LED的设备及仪器须接地；
接触 LED的人员须配戴静电手腕带或静电手套； 不可赤手拿取产品
如有 LED有被静电损害，会显示一些不良特性，如漏电电流增加，静态顺向电压降低或上升，在低电流测试时不亮或发光不正常。
四、过流保护
给 LED串联保护电阻使其工作稳定
电阻值计算公式为： R=（VCC-VF）/IF
VCC为电源电压，VF为LED驱动电压，IF为顺向电流
五、电性测试及产品使用
测试 VF、亮度、波长时电流须设为20mA，测试VR时IR设为10uA,测试IR时VR设为5V；
检测和使用 LED时，须给每个LED提供相同的电流即使用恒流源检测，才能检测亮度及其它特性的一致性；
LED使用在环境温度为 -30℃~＋60℃之间 ;
用分光分色好的产品时，不能把不同等级箱号（每包标签上有标识）的产品混合使用在同一个产品上，以免产生颜色及亮度差异，如确要混等级箱号使用，相邻等级箱号方可放在一起使用，但尽量避免.

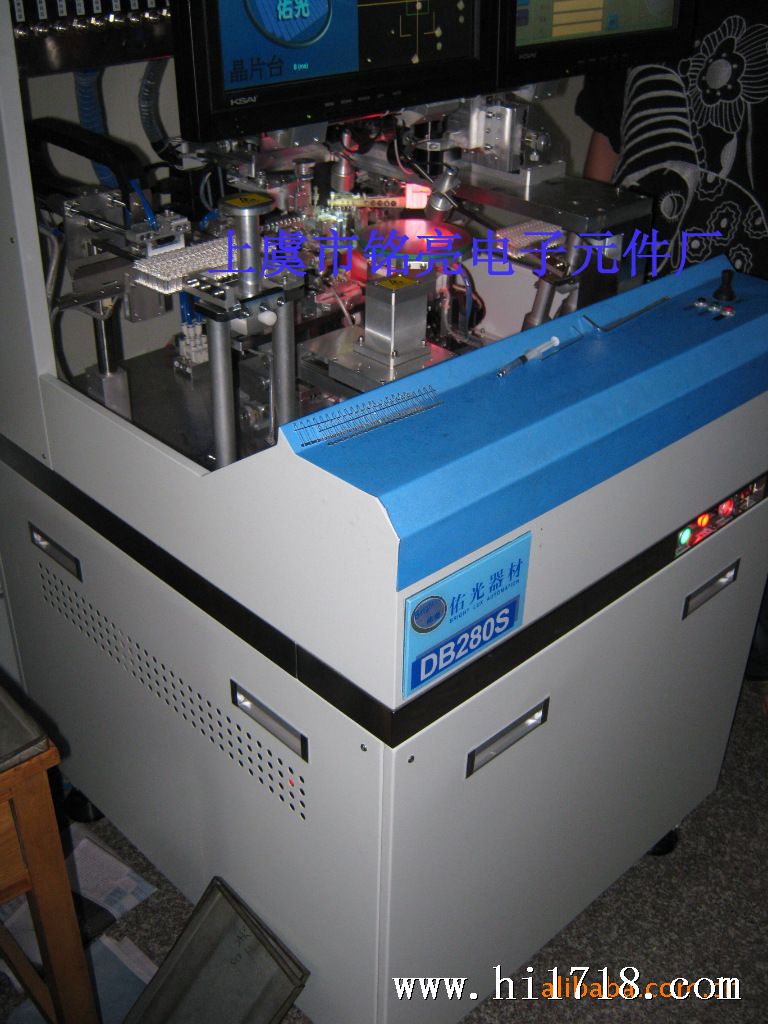

九、设备实拍

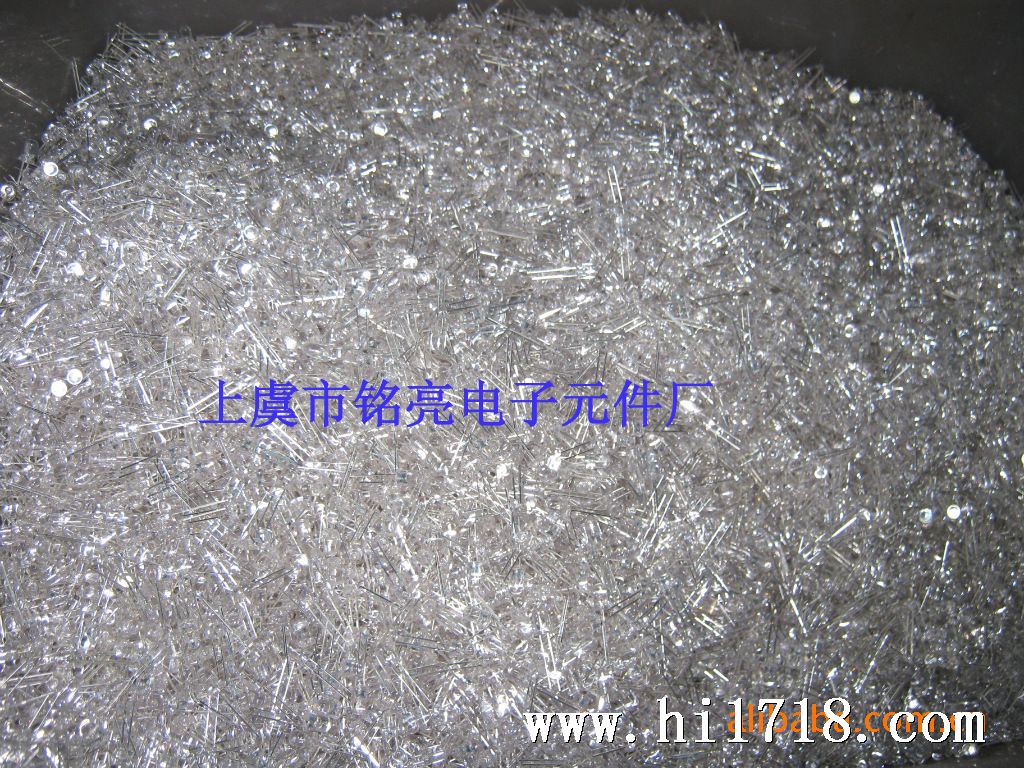

LED灯珠堆
LED晶片固晶
LED焊线
LED手动焊线
LED查片
切脚

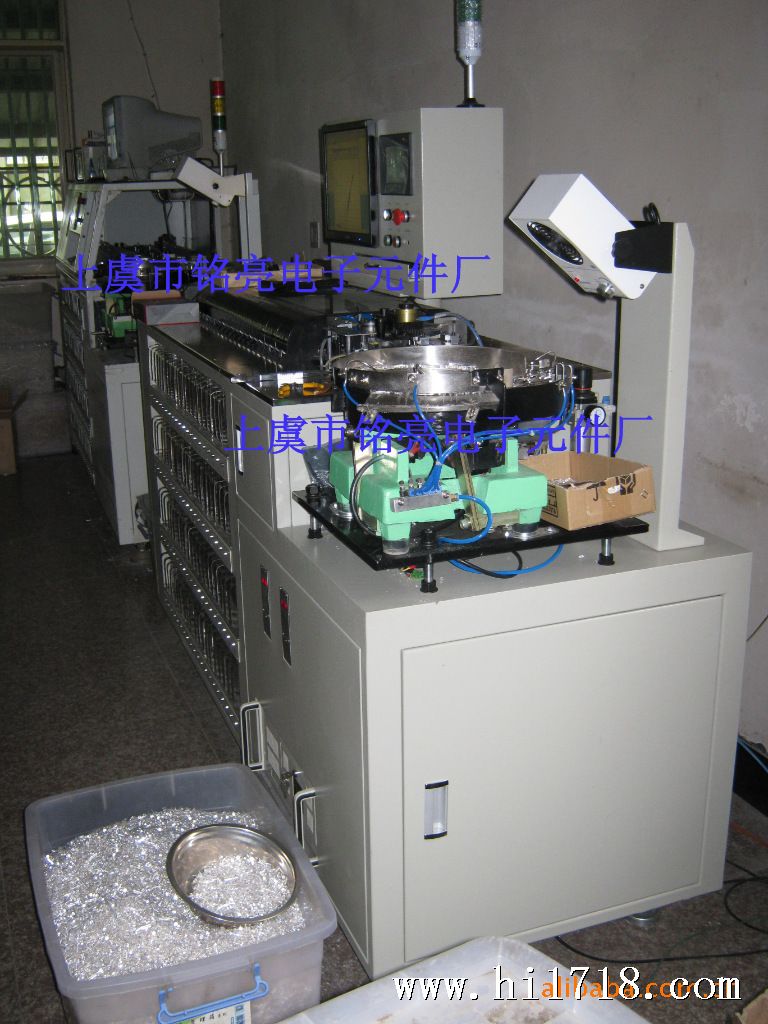

全自动分光分色
十、联系方式
