一、概述DF20 DFB20/10矿用爆电磁阀 127V直通型隔爆电磁阀压力8pa 6pa
１.ＤＦＢ-20/10矿用隔爆型电磁阀，是针对煤矿井下恶劣环境而研制开发的新产品，它彻底克服了一般先导式电磁阀公称压力小、工作性差、易堵塞渗漏等缺陷，适用于允许在周围空气中的甲烷、煤尘等不过《 煤矿规程 》中所规定的含量的矿井中使用，作为水、乳化液、油及粘度小、不易燃、无悬浮物的液体管路中控制全开、全闭使用。
本产品严格遵循GB3836.1-2000《 性气体环境用爆电气设备通用要求 》、GB3836.２-2000《 性气体环境用爆电气设备隔爆型电气设备“d” 》、GB3836.３-2000《 性气体环境用爆电气设备增安型“e” 》及MT/T715-1997《矿用爆电磁阀通用技术条件》的规程设计和制造。
二、型号含义DF20 DFB20/10矿用爆电磁阀 127V直通型隔爆电磁阀压力8pa 6pa
DFB – 20 / 10
工作水压，MPa
电磁阀阀径，单位，mm
电磁阀基本代号。
三、结构特征与工作原理DF20 DFB20/10矿用爆电磁阀 127V直通型隔爆电磁阀压力8pa 6pa

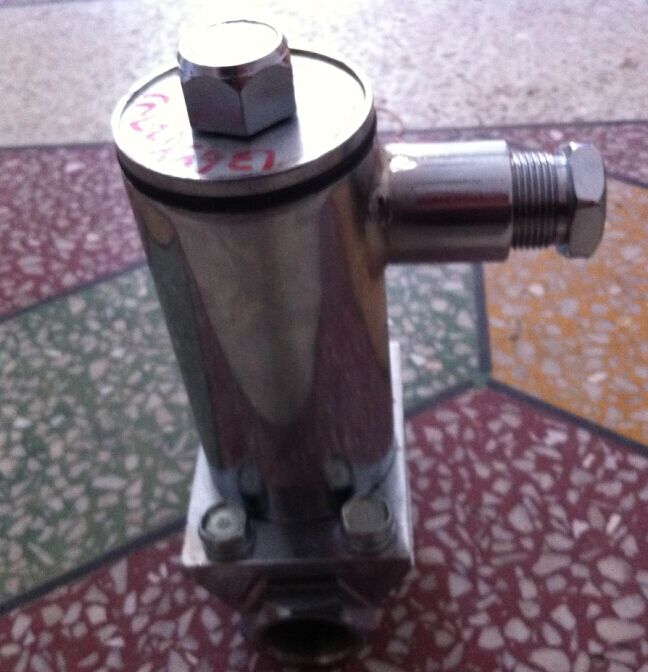

１、ＤＦＢ-20/10矿用隔爆型电磁阀为直控二位二通常闭式结构,阀体上部为特种电磁铁。作为直接开闭阀门的动力源。阀体的下部为阀座，由进水口、出水口、导水阀口和活动铁芯等部件组成。通电后，在电磁效应的作用下，活动铁芯产生大的力克服弹簧和介质压力，使活动铁芯脱离导水阀口，阀口打开，介质即流通。反之，断电时，在弹簧和介质压力的作用下，活动铁芯将导水阀口关闭，介质不能流通。
２、ＤＦＢ-20/10矿用隔爆型电磁阀在公称压力范围内和流量接近于或进出口压差为的情况下均能正常开阀，因此工作性高。
３、电磁阀的进水口内置有网状过滤器，能地阻挡介质中直径大于０.５mm的杂质流经阀体，从而避免有害杂质造成不良影响。
4、根据用户需要，可在省去控制装置的电源箱和传感器的情况下，电磁阀在接通36Ｖ或127Ｖ电源后，周期性地自动打开和关闭。打开和关闭的时间，用户在订货时可自行确定。
四、主要技术参数DF20 DFB20/10矿用爆电磁阀 127V直通型隔爆电磁阀压力8pa 6pa
1、型号：DFB-20/10
2、爆型式：隔爆型
3、爆标志：ExdI
4、额定控制电源电压：ＡＣ（50Ｈz）36V、127V
5、功耗：≤28Ｗ
６、压力适应范围：0-10 MPa
７、电磁阀公称通径,20mm；
８、外形尺寸(mm)：108×110×185;
９、重量：3.3Ｋg
五、使用环境和工作条件
（a）海拔高度: 2000m;
（b）环境温度 5℃～+40℃；
（c）环境湿度：<95%（+25℃时）；
（d）介质温度：≤+６5℃；
（e）允许在具有甲烷性气体混合物的煤矿井下，周围空气中的甲烷、煤尘（硫化氢、二氧化碳）等不过《煤矿规程》中所规定的含量的矿井中使用；
（f）允许在无腐蚀金属和破坏缘介质的环境中使用；
（g）允许在无强烈颠簸和震动的地方使用；
（h）允许在无滴水和液体侵入的地方使用。
六、安装、使用DF20 DFB20/10矿用爆电磁阀 127V直通型隔爆电磁阀压力8pa 6pa
１、严格按产品标定的电压等级与公称压力值使用，安装使用地点应无剧烈震动和碰撞。
２、检查各紧固件是否松动，如松动则须紧固。
３、检查接线端子对外壳间的缘电阻，不得小于1.5兆欧。
４、将产品置于场所，检查其开闭动作是否灵敏、。方法是反复通断电源以听到活动铁芯上下运动产生的“嗒、嗒”声为正常。
５、电磁阀接入介质管路中时，阀体箭头所示方向应与管路介质流通方向一致，且阀体需与地面尽量保持垂直，阀座接头处需有漏密封措施。
